Corrección de la distorsión (paralelogramo)
Esta opción permite corregir la forma de la imagen equilibrando la longitud de 'a' y 'g' con el borde delantero del papel cuando la imagen se imprime como un paralelogramo.
|
También puede realizar el ajuste usando la hoja de referencia. Ajuste de la posición de la imagen usando la hoja de referencia |
1
Pulse <Cambiar> para <Ajustar posición de imagen>.
2
Pulse <No usar escáner>.
3
Pulse <Establecer detalles>
<Corr. distors. (paralelogr.)>.
<Corr. distors. (paralelogr.)>.Si desea introducir los valores de la página de prueba que ha medido manualmente:
Pulse <Imprimir página de prueba>.Introduzca el número de páginas de prueba que hay que imprimir y pulse <Siguiente>. |
Si la posición de la imagen variara mucho, la precisión de la corrección podría mejorarse imprimiendo varias páginas de prueba y calculando la media de las longitudes medidas. |
Seleccione un origen del papel que contenga un tamaño de papel personalizado y pulse <Iniciar impresión>.Se imprime la página de prueba.

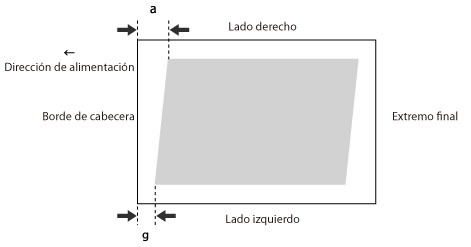

Mida la longitud de las marcas 'g' y 'a' en la página de prueba.La marca 'g' se imprime en el lado izquierdo del borde delantero y la marca 'a' se imprime en el lado derecho del borde delantero de la dirección de alimentación.
Tamaño estándar | Hoja larga |
 |  |
Ejemplo: 'g' = 20,5 mm y 'a' = 21,0 mm

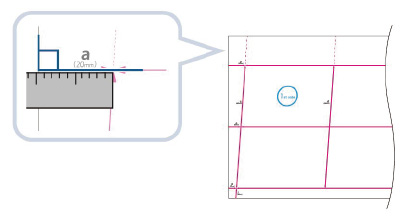

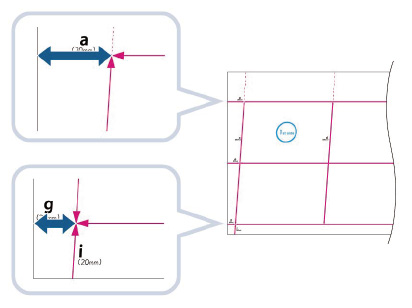

Mida la longitud de las marcas 'g' y 'a' correctamente como se muestra abajo.
Tamaño estándar | Hoja larga |
 |  |
Vuelva a la pantalla <Corregir distorsión (paralelogramo)> e introduzca la longitud medida de <g> y de <a> para el anverso y el reverso.Usando los dos valores numéricos siguientes y "c = 250,0", un dispositivo ajusta la longitud para corregir la distorsión sobre el área de impresión.
<g>: | Introduzca la longitud medida de la marca 'g' en la página de prueba. |
<a>: | Introduzca la longitud medida de la marca 'a' en la página de prueba. |
Siguiendo con el ejemplo, introduzca 20,5 para <g> y 21,0 para <a>.
Se corrige la diferencia que existe entre 'g' y 'a' (0,5 mm).
Pulse <Aceptar>.Vuelva a imprimir una página de prueba y compruebe la posición de la imagen como corresponda. Si necesita hacer algún ajuste adicional, repita los pasos anteriores.
Si corrige la posición usando alguna imagen impresa:
Compruebe la posición de la imagen sobre el papel impreso.
Ejemplo: 'c' = 250,0 mm, 'g' = 20,5 mm y 'a' = 21,0 mm
Mida la longitud siguiente en el papel impreso e introduzca la longitud medida.Usando los tres valores numéricos siguientes, un dispositivo ajusta la longitud para corregir la distorsión sobre el área de impresión.
<c>: | Introduzca la longitud medida desde el lado izquierdo del borde delantero del área de impresión hasta el lado derecho del borde delantero del área de impresión. |
<g>: | Introduzca en el lado izquierdo del papel la longitud que ha medido en el lado delantero del área de impresión. |
<a>: | Introduzca en el lado derecho del papel la longitud que ha medido en el lado delantero del área de impresión. |
Siguiendo con el ejemplo, introduzca 250,0 para <c>, 20,5 para <g> y 21,0 para <a>.
Se corrige la diferencia que existe entre 'g' y 'a' (0,5 mm).
Pulse <Aceptar>.Vuelva a imprimir una página de prueba y compruebe la posición de la imagen como corresponda. Si necesita hacer algún ajuste adicional, repita los pasos anteriores.
4
Pulse <Aceptar> <Aceptar>.
<Aceptar>. |
Para restablecer el valor acumulado, pulse <Restaurar opc. iniciales>. |
