Encallaments de paper a la unitat principal o a la unitat d'acabat interior
Comproveu la ubicació de l'encallament de paper a la pantalla i seguiu el procediment següent per treure el paper.
|
Confirmar abans de manipularTanqueu qualsevol tapa que estigui oberta. |
1
Mireu si hi ha paper encallat a la safata multiús.
Si hi ha paper encallat, traieu-lo amb compte en la direcció de la fletxa.
2
Si està instal·lada la unitat d'acabat interior opcional, comproveu si hi ha paper encallat.
Si hi ha paper encallat, traieu-lo amb compte en la direcció de la fletxa.
3

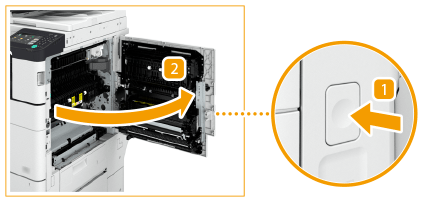

Obriu la tapa dreta de la unitat principal.
Premeu el botó d'obertura de la tapa dreta de la unitat principal i obriu la tapa dreta.
4
Comproveu si hi ha paper encallat a la segona àrea de sortida o a la unitat d'inversió.
 | Si hi ha paper encallat a la segona àrea de sortida, traieu-lo amb compte en la direcció de la fletxa. |
 | Si hi ha paper encallat a la unitat d'inversió, traieu-lo amb compte en la direcció de la fletxa.  |
5
Comproveu si hi ha paper encallat a la primera àrea de sortida.
| Obriu la segona guia de sortida. |
| Si hi ha paper encallat, traieu-lo amb compte en la direcció de la fletxa.  |
 | Tanqueu la segona guia de sortida. |
6
Mireu si hi ha paper encallat a la part superior de la unitat de fixació.
| Obriu la guia superior de la unitat de fixació. |
| Traieu amb compte el paper encallat en la direcció de la fletxa.  |
| Tanqueu la guia superior de la unitat de fixació. |
 |
La unitat de fixació i el seu entorn, a l'interior de l'equip, arriben a altes temperatures quan estan en funcionament. Quan tragueu el paper encallat o inspeccioneu l'interior de l'equip, no toqueu la unitat de fixació ni el seu entorn perquè us podríeu cremar. |
7
Mireu si hi ha paper encallat a la part inferior de la unitat de fixació i a l'àrea dels rodets d'alimentació.
| Si hi ha paper encallat a la part inferior de la unitat de fixació, traieu-lo amb compte en la direcció de la fletxa. |
| Si hi ha paper encallat a l'àrea dels rodets d'alimentació, traieu-lo amb compte en la direcció de la fletxa.  |
|
La unitat de fixació i el seu entorn, a l'interior de l'equip, arriben a altes temperatures quan estan en funcionament. Quan tragueu el paper encallat o inspeccioneu l'interior de l'equip, no toqueu la unitat de fixació ni el seu entorn perquè us podríeu cremar. |
8
Comproveu si hi ha paper encallat a la unitat d'inversió dúplex.
| Si hi ha paper encallat a la part superior de la unitat d'inversió dúplex, traieu-lo amb compte en la direcció de la fletxa. |
| Si hi ha paper encallat a la part inferior de la unitat d'inversió dúplex, traieu-lo amb compte en la direcció de la fletxa.  |
|
La part posterior inferior de la tapa de la dreta de l'equip arriba a temperatures molt altes quan està en funcionament. Quan tragueu el paper encallat o inspeccioneu l'interior de l'equip, no toqueu aquesta àrea de l'equip perquè us podríeu cremar. |
9
Comproveu si hi ha paper encallat a la unitat dúplex.
Si hi ha paper encallat, traieu-lo amb compte en la direcció de la fletxa.
10
Mireu si hi ha paper encallat a la unitat d'alimentació de la safata multiús.
Si hi ha paper encallat, traieu-lo amb compte en la direcció de la fletxa.
Si no podeu treure el paper encallat de la part inferior de la unitat d'alimentació de la safata multiús, traieu-lo del lateral de la safata multiús.
11
Obriu la tapa superior dreta i la tapa inferior dreta del calaix del paper i comproveu si hi ha cap encallament de paper a l'interior.
| Obriu la tapa superior dreta del calaix de paper. |
| Obriu la tapa inferior dreta del calaix de paper.  |
Elimineu l'encallament de paper i tanqueu les tapes.
|
Per evitar lesions personals, aneu amb compte amb els dits quan tanqueu les tapes. |
Tanqueu amb compte les tapes fins que facin clic i quedin del tot tancada.
12
Amb compte, tanqueu la tapa dreta de la unitat principal fins que sentiu un clic.
Seguiu les instruccions que apareixen a la pantalla per continuar amb l'operació interrompuda o per eliminar encallaments de paper.
