Zachycení papíru v hlavní jednotce nebo ve vnitřním finišeru
Na obrazovce zkontrolujte místo zachycení papíru a papír odstraňte podle uvedeného postupu.
|
Co zkontrolovat před zahájenímZavřete otevřené kryty. |
1
Zkontrolujte, zda se papír nezachytil ve víceúčelové přihrádce.
Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
2
Pokud je volitelný vnitřní finišer nainstalován, zkontrolujte, zda nedošlo k zachycení papíru.
Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
3

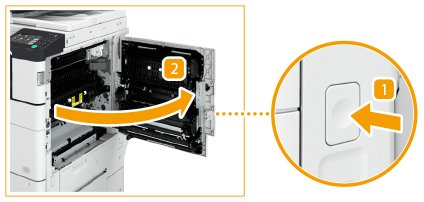

Otevřete pravý kryt hlavní jednotky.
Stiskněte otevírací tlačítko na pravém krytu hlavní jednotky a otevřete pravý kryt.
4
Zkontrolujte, zda se nezachytil papír ve druhé výstupní oblasti nebo reverzní jednotce.
 | Pokud se papír zachytil ve druhé výstupní oblasti, opatrně jej vytáhněte ve směru šipky. |
 | Pokud se papír zachytil v reverzní jednotce, opatrně jej vytáhněte ve směru šipky.  |
5
Zkontrolujte, zda se nezachytil papír v první výstupní oblasti.
| Otevřete druhé výstupní vodítko. |
| Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.  |
 | Zavřete druhé výstupní vodítko. |
6
Zkontrolujte, zda se papír nezachytil v horní části fixační jednotky.
| Otevřete horní vodítko fixační jednotky. |
| Zachycený papír opatrně vytáhněte ve směru šipky.  |
| Zavřete horní vodítko fixační jednotky. |
 |
Fixační jednotka a její okolí uvnitř stroje se mohou při provozu zahřát na vysokou teplotu. Při odstraňování zachyceného papíru nebo při prohlídce vnitřních částí stroje dejte pozor, abyste se nedotkli fixační jednotky nebo okolních částí. Mohli byste se popálit. |
7
Zkontrolujte, zda se papír nezachytil ve spodní části fixační jednotky a v oblasti podávacího válce.
| Pokud se papír zachytil ve spodní části fixační jednotky, opatrně jej vytáhněte ve směru šipky. |
| Pokud se papír zachytil v oblasti podávacího válce, opatrně jej vytáhněte ve směru šipky.  |
|
Fixační jednotka a její okolí uvnitř stroje se mohou při provozu zahřát na vysokou teplotu. Při odstraňování zachyceného papíru nebo při prohlídce vnitřních částí stroje dejte pozor, abyste se nedotkli fixační jednotky nebo okolních částí. Mohli byste se popálit. |
8
Zkontrolujte, zda se papír nezachytil v duplexní reverzní jednotce.
| Pokud se papír zachytil v horní části duplexní reverzní jednotky, opatrně jej vytáhněte ve směru šipky. |
| Pokud se papír zachytil ve spodní části duplexní reverzní jednotky, opatrně jej vytáhněte ve směru šipky.  |
|
Spodní část stroje za pravým krytem může být při provozu horká. Při odstraňování zachyceného papíru nebo při prohlídce vnitřních částí stroje dejte pozor, abyste se této části stroje nedotýkali. Mohli byste se popálit. |
9
Zkontrolujte, zda se papír nezachytil v duplexní jednotce.
Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
10
Zkontrolujte, zda se papír nezachytil v podávací jednotce víceúčelové přihrádky.
Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
Pokud se vám nedaří odstranit zachycený papír ze spodní části podávací jednotky víceúčelové přihrádky, odstraňte jej z boční části víceúčelové přihrádky.
11
Otevřete pravý horní a pravý spodní kryt zásuvky na papír a zkontrolujte, zda uvnitř není zachycený papír.
| Otevřete pravý horní kryt zásuvky na papír. |
| Otevřete pravý spodní kryt zásuvky na papír.  |
Odstraňte veškerý zachycený papír a zavřete kryty.
|
Při zavírání krytů dejte pozor, abyste si neskřípli prsty a nezpůsobili si zranění. |
Opatrně zavírejte kryty, dokud s klapnutím nezapadnou do zavřené polohy.
12
Opatrně zavřete pravý kryt hlavní jednotky, dokud se neozve cvaknutí.
Podle pokynů na obrazovce pokračujte v přerušené operaci nebo v odstraňování zachyceného papíru.
