Замятие бумаги в основном устройстве или внутреннем финишере
Проверьте участок замятия бумаги, показанный на экране и, следуя описанной далее процедуре, достаньте бумагу.
|
Подтверждение подключенияЗакройте все открытые крышки. |
1
Проверьте наличие замятой бумаги в универсальном лотке.
Если имеется замятие бумаги, осторожно вытяните ее по направлению стрелки.
2
Если установлен дополнительный внутренний финишер, проверьте, не произошло ли в нем замятие бумаги.
Если имеется замятие бумаги, осторожно вытяните ее по направлению стрелки.
3

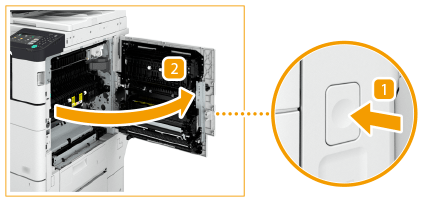

Откройте правую крышку основного блока.
Нажмите кнопку открытия на правой крышке основного аппарата и откройте правую крышку.
4
Проверьте наличие замятой бумаги во второй зоне вывода реверсного блока.
 | Если бумага замята во второй зоне вывода, осторожно вытяните ее по направлению стрелки. |
 | Если бумага замята в реверсном блоке, осторожно вытягивайте ее по направлению стрелки.  |
5
Проверьте наличие замятой бумаги в первой зоне вывода.
| Откройте вторую направляющую вывода. |
| Если имеется замятие бумаги, осторожно вытяните ее по направлению стрелки.  |
 | Закройте вторую направляющую вывода. |
6
Проверьте наличие замятой бумаги в верхней части блока термозакрепления.
| Откройте верхнюю направляющую блока термозакрепления. |
| Осторожно вытяните замятую бумагу по направлению стрелки.  |
| Закройте верхнюю направляющую блока термозакрепления. |
 |
Блок термозакрепления внутри аппарата и участок вокруг него могут сильно нагреваться при эксплуатации. При удалении замятой бумаги или при осмотре внутренней части аппарата следите за тем, чтобы не касаться блока термозакрепления и участка вокруг него, поскольку это может привести к ожогам. |
7
Проверьте наличие замятой бумаги в нижней части блока термозакрепления и зоне валиков подачи.
| Если бумага замята в нижней части блока термозакрепления, осторожно вытягивайте ее по направлению стрелки. |
| Если бумага замята в зоне валиков подачи, осторожно вытяните ее по направлению стрелки.  |
|
Блок термозакрепления внутри аппарата и участок вокруг него могут сильно нагреваться при эксплуатации. При удалении замятой бумаги или при осмотре внутренней части аппарата следите за тем, чтобы не касаться блока термозакрепления и участка вокруг него, поскольку это может привести к ожогам. |
8
Проверьте наличие замятой бумаги внутри двустороннего реверсного блока.
| Если бумага замята в верхней части двустороннего реверсного блока, осторожно вытягивайте ее по направлению стрелки. |
| Если бумага замята в нижней части двустороннего реверсного блока, осторожно вытягивайте ее по направлению стрелки.  |
|
Во время работы нижняя область за правой крышкой аппарата может сильно нагреться. При удалении замятой бумаги или при осмотре внутренней части аппарата не касайтесь данной области аппарата, поскольку это может привести к ожогам. |
9
Проверьте наличие замятой бумаги в блоке двусторонней печати.
Если имеется замятие бумаги, осторожно вытяните ее по направлению стрелки.
10
Проверьте наличие замятой бумаги в устройстве подачи универсального лотка.
Если имеется замятие бумаги, осторожно вытяните ее по направлению стрелки.
Если невозможно удалить замятую бумагу с нижней стороны устройства подачи универсального лотка, удалите ее со стороны универсального лотка.
11
Откройте правую верхнюю и правую нижнюю крышки кассеты для бумаги и проверьте, нет ли внутри замятой бумаги.
| Откройте правую верхнюю крышку кассеты для бумаг. |
| Откройте правую нижнюю крышку кассеты для бумаг.  |
Удалите всю замятую бумагу и закройте крышки.
|
Закрывая крышки, следите за тем, чтобы не прищемить пальцы, т.к. это может привести к травме. |
Аккуратно закройте крышки до фиксации в закрытом положении с характерным щелчком.
12
Осторожно закройте правую крышку основного блока до щелчка.
Следуя инструкциям на экране, возобновите прерванную операцию или продолжите устранение замятия бумаги.
