Encallaments de Paper a la Unitat Principal

Comproveu la ubicació de l'encallament de paper a la pantalla i seguiu el procediment següent per treure el paper.
Confirmar abans de manipular
La tapa no s'obre mentre l'indicador de bloqueig de la tapa davantera de la unitat principal està encès. Seguiu les instruccions de la pantalla.
Tanqueu la tapa oberta.
1
Obriu la tapa davantera de la unitat principal i gireu el comandament.
Obriu la tapa davantera de la unitat principal.
Gireu el pom verd () en sentit contrari a les agulles del rellotge 15 vegades (unes 4 voltes)..
2

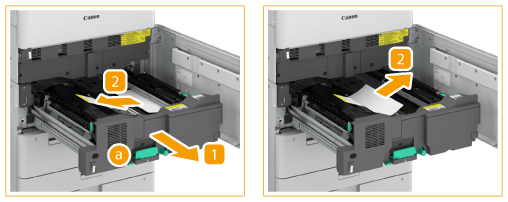

Mireu si hi ha paper encallat a la unitat de transport de fixació.
Fent servir la palanca verda, () traieu fora la unitat de transport de fixació.
L'interior de la unitat de fixació i la zona del voltant estan sotmesos a altes temperatures. Quan tragueu el paper encallat, aneu amb compte de no tocar res d'aquesta àrea.
Si hi ha paper encallat, traieu-lo amb compte en la direcció de la fletxa.
3
Mireu si hi ha paper encallat a la guia de la vora.
Obriu la guia de la vora ().
Si hi ha paper encallat, traieu-lo amb compte en la direcció de la fletxa amb vora de la guia oberta.
Tanqueu la vora de la guia.
4
Mireu si hi ha paper encallat a la guia de sortida interior.
Obriu la unitat de sortida interior ().
Obriu la guia d'impressió interior ().
Si hi ha paper encallat, traieu-lo amb compte en la direcció de la fletxa amb la vora de la guia interior oberta.
La guia de sortida interior i la zona del voltant estan sotmeses a altes temperatures. Quan tragueu el paper encallat, aneu amb compte de no tocar res d'aquesta àrea.
Torneu a col·locar la unitat de sortida interior del paper a la seva posició original.
5
Mireu si hi ha paper encallat a la guia dúplex.
Subjecteu la palanca verda () i obriu la guia dúplex.
Si hi ha paper encallat, traieu-lo amb compte en la direcció de la fletxa.
Tanqueu la guia dúplex.
6
Col·loqueu de nou la unitat de transport de fixació a la posició original.
7
Amb compte, tanqueu la tapa davantera de la unitat principal fins que sentiu un clic.
Seguiu les instruccions que apareixen a la pantalla per continuar amb l'operació interrompuda o per eliminar encallaments de paper.
