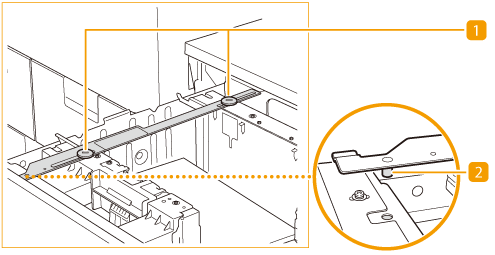

Side Guide Plate Fixing Bracket-A
Jestliže tento nástavec připojíte k POD Deck Lite-C, lze kontrolovat odchylky podávání papíru a dosáhnout vyšší přesnosti tisku.
Šrouby ve tvaru mince
Těmito šrouby upevněte jednotku Side Guide Plate Fixing Bracket-A k jednotce POD Deck Lite-C.
Polohovací kolík
Při připojování registrační destičky k jednotce POD Deck Lite-C zasuňte tento kolík do odpovídajícího otvoru.
Použití jednotky Side Guide Plate Fixing Bracket-A k vkládání papíru do jednotky POD Deck Lite-C
|
|
|
Chcete-li použít jednotku Side Guide Plate Fixing Bracket-A, je zapotřebí jednotka POD Deck Lite-C. Nezbytná opatření a podrobný postup pro použití jednotky POD Deck Lite-C naleznete v části POD Deck Lite-C / Paper Deck Unit-E.
Při změně velikosti papíru, který chcete použít s jednotkou POD Deck Lite-C, je nutné změnit uložení velikosti papíru a na lístku pro označení média nahradit označení velikosti papíru, který se použije. Podrobné informace viz Změna velikosti papíru pro podstavec POD Deck Lite-C.
Jednotku Side Guide Plate Fixing Bracket-A můžete použít, pokud vkládáte papír o velikosti A4R nebo větší.
|
1
Otevřete podstavec na papír.
|
1
|
Stiskněte otevírací tlačítko.
|
|
2
|
Otevřete podstavec na papír.
Vnitřní zvedák automaticky klesne do polohy pro ukládání papíru.
|
V závislosti na podmínkách použití může určitou dobu trvat, než se po stisknutí otevíracího tlačítka otevře podstavec na papír.
2

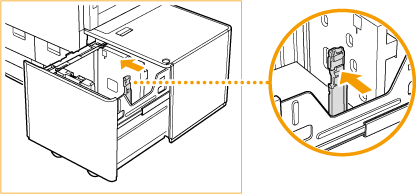

Uchopte páčku a posuňte koncovou zarážku do polohy, kdy nezachytí vkládaný papír.
3
Odeberte veškerý uložený papír.
4
Po zavření podstavce na papír stisknutím otevíracího tlačítka znovu otevřete podstavec na papír.
Zavřením a otevřením podstavce na papír se zvedák vrátí do polohy pro vkládání papíru.
5
Stiskněte páčku. Aniž byste stisknutí páčky povolili, posuňte vnější a vnitřní destičku pro nastavení velikosti tak, aby nezachytily ukládaný papír.
6
Zde ukládejte papír.
|
1
|
Připravte stoh papíru o výšce přibližně 20 mm.
|
|
2
|
Vložte sadu papíru k levé stěně zásobníku.
|
7
Posuňte vnější destičku pro nastavení velikosti a vnitřní destičku pro nastavení velikosti tak, aby byly vyrovnány s požadovanou velikostí papíru.
Při posouvání destiček pro nastavení velikosti se ujistěte, že se stoh papíru stále dotýká levé stěny podstavce na papír.
Položte ruku na papír a zkontrolujte, zda leží zcela naplocho. Pokud papír neleží zcela naplocho, mezi destičkami pro nastavení velikosti je příliš malá vzdálenost. Znovu upravte polohu destiček.
8

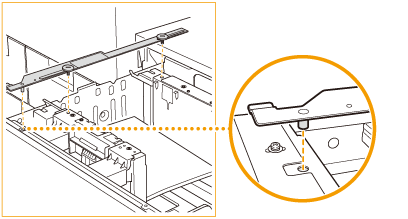

Umístěte jednotku Side Guide Plate Fixing Bracket-A na podstavec na papír tak, že zasunete polohovací kolík do odpovídajícího otvoru.
9

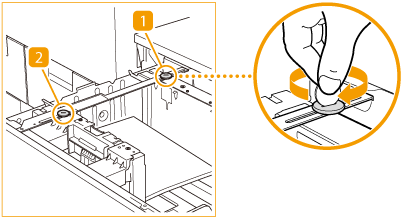

Stoupněte si vlevo od vysunutého podstavce na papír a uchopte jednu z destiček pro nastavení velikosti, abyste zabránili jejímu pohybu. Nejprve utáhněte šroub ve tvaru mince na levé straně () a poté na pravé straně ().
) a poté na pravé straně ().
Nezapomeňte nejdříve dotáhnout šroub ve tvaru mince na levé straně (). Pokud nejdříve utáhnete šroub ve tvaru mince na pravé straně (), destičky pro nastavení velikosti se mohou naklonit.
). Pokud nejdříve utáhnete šroub ve tvaru mince na pravé straně (), destičky pro nastavení velikosti se mohou naklonit.Nezapomeňte šrouby ve tvaru mince zcela dotáhnout. Jsou-li dotaženy našikmo nebo volně, přesnost tisku se sníží.
Po dotažení obou šroubů ve tvaru mince zkontrolujte, zda se stoh papíru těsně dotýká levé stěny podstavce na papír.
Dosažení ještě vyšší přesnosti tisku
|
1
|

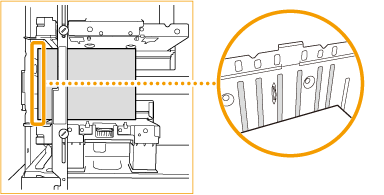

Zkontrolujte, zda se stoh papíru dotýká hřebenů na levé stěně podstavce na papír.
Zkontrolujte, zda se dotýká dvou nebo více hřebenů.
|
|
2
|

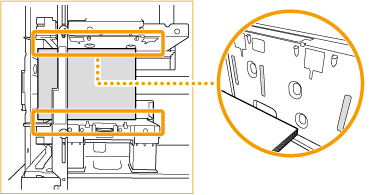

Zkontrolujte, zda se stoh papíru dotýká hřebenů na vnitřních a vnějších destičkách pro nastavení velikosti.
Zkontrolujte, zda se dotýká jednoho či více hřebenů na každé z vnitřních a vnějších destiček pro nastavení velikosti.
|
|
3
|

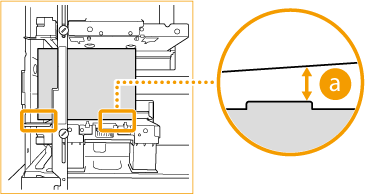

Pokud je mezi stohem papíru a hřebenem na vnější destičce pro nastavení velikosti mezera (mezera (
 ) na obrázku), zkontrolujte, zda se pohybuje v rozmezí od 0,1 mm do 0,5 mm (což zhruba odpovídá tloušťce jednoho až pěti listů běžného papíru s gramáží 80 g/m²).
Je-li mezera (
) větší než 0,5 mm, upravte vzdálenost mezi destičkami pro nastavení velikosti tím, že povolíte šrouby ve tvaru mince na bližší straně, přidržíte vnější destičku pro nastavení velikosti tak, aby se nehýbala, a šrouby opět dotáhnete.Je-li mezera (
) menší než 0,1 mm, upravte vzdálenost mezi destičkami pro nastavení velikosti tím, že povolíte šrouby ve tvaru mince na bližší straně, přidržíte vnější destičku pro nastavení velikosti tak, aby se nehýbala, a šrouby opět dotáhnete.Pokud jste upravili vzdálenost mezi destičkami pro nastavení velikosti, zkontrolujte, zda se stoh papíru nyní dotýká dvou či více hřebenů na levé stěně podstavce na papír.
|
10
Uložte veškerý zbývající papír do podstavce na papír.
Při ukládání papíru dbejte na to, aby výška sady papíru nepřesahovala 20 mm. Bude-li výška sady papíru přesahovat 20 mm, může se stát, že se okraje papíru zkroutí či pomačkají nebo bude docházet k zachycení papíru.
Ujistěte se, že dodatečně vložený stoh papíru řádně spočívá na dříve vloženém stohu.
11
Posuňte koncovou zarážku tak, aby byla zarovnaná s velikostí vloženého papíru.
Není-li koncová zarážka řádně zarovnána, může dojít k zachycení papíru, ke snížení kvality obrazu nebo zašpinění vnitřních částí stroje. Dbejte na to, aby při ukládání papíru byla koncová zarážka řádně zarovnána se značkami pro velikost papíru na horní a spodní části podstavce na papír.
12
Opatrně zasuňte zásobník na papír zpět do stroje, až s cvaknutím zapadne do zavřené polohy.
Vnitřní zvedák se automaticky zvedne a připraví podstavec na papír pro tisk.
