Stack Bypass Alignment Tray-D
Když budete používat jednotku Stack Bypass Alignment Tray-D, můžete omezit šikmé podávání papíru (papír se podává na šikmo) podávaného z víceúčelové přihrádky, a zamezit tak vytištění obrazu v nesprávné poloze.
|
|
|
Je-li připojena jednotka POD Deck Lite-C, při odstraňování zachyceného papíru dejte pozor, aby se vám nezachytila ruka mezi Stack Bypass Alignment Tray-D a POD Deck Lite-C.
|
|
|
Pomocnou přihrádku víceúčelové přihrádky nelze vytáhnout, když je připojena jednotka Stack Bypass Alignment Tray-D.
Informace o gramáži a velikosti papíru, který lze používat v jednotce Stack Bypass Alignment Tray-D, viz informace týkající se víceúčelové přihrádky v části „Dostupný papír“
|

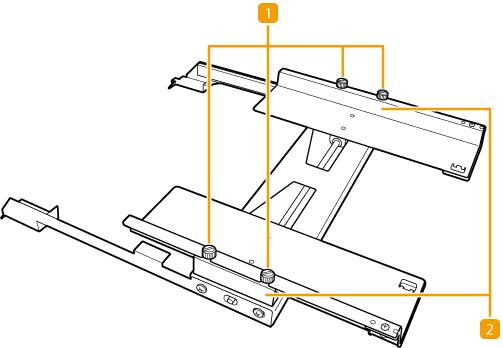

Fixační šrouby
Utažením nebo uvolněním šroubů nastavte vyrovnávací vodítka papíru.
Vyrovnávací vodítka papíru
Vodítka stabilizují polohu uloženého papíru.
Uložení papíru do přihrádky Stack Bypass Alignment Tray-D
Jestliže zafixujete polohu vyrovnávacích vodítek papíru jednotky Stack Bypass Alignment Tray-D podle velikosti papíru, můžete omezit šikmost papíru podávaného z víceúčelové přihrádky, a tím omezit nežádoucí posunutí obrazu.
1
Roztáhněte vodítka papíru víceúčelové přihrádky směrem ven.
Ujistěte se, že vzdálenost mezi vodítky papíru je o nepatrně větší než šířka papíru.
2
Povolte čtyři fixační šrouby vyrovnávacích vodítek papíru.
3
Roztáhněte vyrovnávací vodítka papíru směrem od sebe.
Ujistěte se, že vzdálenost mezi vyrovnávacími vodítky papíru je nepatrně větší než šířka papíru.
4
Připravte papír.
Sadu papíru dobře prolistujte a zarovnejte jeho okraje klepnutím o rovnou plochu.
Stoh papíru dobře prolistujte po všech čtyřech stranách.
Ujistěte se, že je mezi nimi dostatečné množství vzduchu.
Především každý list zcela oddělte pomocí transparentních listů.
5
Uložte papír do víceúčelové přihrádky; zasouvejte jej, dokud se nezastaví.
Uložte papír stranou určenou k tisku nahoru.
Po úplném uložení papíru se zobrazí se obrazovka pro zadání velikosti a typu papíru.
Při vkládání papíru nepřekračujte limitní čáru pro vkládání
Sada papíru nesmí přesáhnout linku maximálního množství (
). Uložení velkého množství papíru může způsobit zachycení papíru.
). Uložení velkého množství papíru může způsobit zachycení papíru.6
Upravte vzdálenost mezi vodítky papíru víceúčelové přihrádky tak, aby odpovídala velikosti papíru.
7
Vyrovnávací vodítka papíru nastavte podle velikosti papíru.
Neponechte žádný volný prostor mezi sadou papíru a vodítky.
8
Kroky 6 a 7 jednou nebo dvakrát opakujte a zarovnejte vodítka papíru víceúčelové přihrádky a vyrovnávací vodítka papíru tak, aby odpovídala velikosti papíru.
Abyste zabránili zešikmení nebo nesprávné poloze kopírovaného obrazu, musejí být okraje sady papíru přesně zarovnané v krocích 6 a 7.
Je-li vyrovnávací vodítko papíru nastaveno na užší rozměr, než je rozměr papíru, pravděpodobně nebude možné papír podávat.
9
Dotažením čtyř fixačních šroubů vyrovnávacích vodítek papíru stabilizujte vyrovnávací vodítko papíru.
Dotáhněte čtyři fixační šrouby vpředu a vzadu.
10
Zkontrolujte velikost papíru a typ papíru a stiskněte <OK>.
Ukládáte-li papír vlastní velikosti nebo liší-li se zobrazená velikost nebo typ od velikosti a typu skutečně uloženého papíru, viz Zadání velikosti a typu papíru ve víceúčelové přihrádce.
