Korekce nesprávného nastavení obrazu

Tiskne-li se obraz našikmo, můžete obraz s nežádoucím posunutím opravit úpravou okrajů „i“, což je vzdálenost od levého okraje papíru k tiskové oblasti, a „j“.
Úpravu lze provést také pomocí vodicího listu. Úprava pozice obrazu pomocí vodicího listu
1
Stiskněte <Změnit> pro <Nastavit polohu obrazu>.
2
Stiskněte tlačítko <Nepoužít skener>.
3
Stiskněte tlačítko <Nastavit detaily>  <Korekce nespr. nast. obrazu>.
Chcete-li zadat ručně naměřené hodnoty testovací stránky:
Stiskněte tlačítko <Výstup testovací stránky>.
Zadejte počet testovacích stránek, které chcete vytisknout, a stiskněte <Další>.
Jestliže se poloha obrazu liší velkou měrou, přesnost korekce lze zlepšit vytištěním několika testovacích stránek a s použitím průměru měřené délky.
Vyberte zdroj papíru, který obsahuje papír vlastní velikosti, a stiskněte <Spustit tisk>.
Vytiskne se testovací výtisk.
Změřte délku značek „i“ a „j“ na testovací stránce.

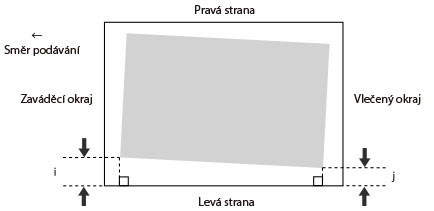

Značka „i“ se tiskne na levou stranu zaváděcího okraje a značka „j“ se tiskne na levou stranu vlečeného okraje (vzhledem ke směru podávání).
Standardní velikost
Dlouhý list
Příklad: „i“ = 21,0 mm a „j“ = 20,5 mm

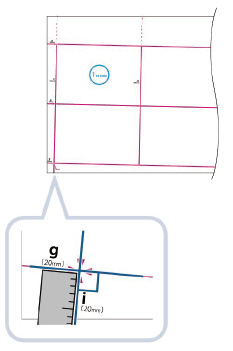

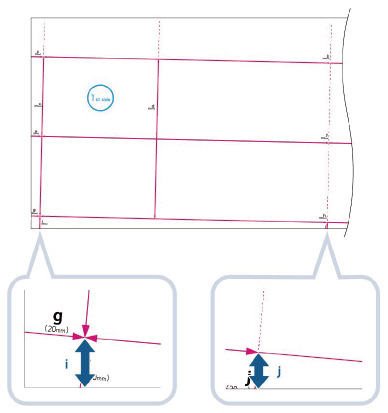

Změřte délku značek „i“ a „j“ správně, jak je znázorněno níže.
Správně
Nesprávně
Standardní velikost
Dlouhý list
Standardní velikost
Dlouhý list
Vraťte se na obrazovku <Korekce nespr. nast. obrazu> a zadejte naměřenou délku <i> a <j> (v případě dlouhých listů: naměřenou délku <h>, <i> a <j>) přední a zadní strany.
Pomocí následujících dvou numerických hodnot a „h = 360,0“ (v případě dlouhých listů: „h = 360,0/450,0/550,0/650,0“ nebo délky [h], která je nejblíže koncovému okraji papíru) zařízení provede nastavení tak, aby oblast tisku a papír mohly být paralelní.
<i>:
Zadejte změřenou délku značky „i“ na testovací stránce.
<j>:
Zadejte změřenou délku značky „j“ na testovací stránce.
Podle příkladu zadejte 21,0 pro „i“ a 20,5 pro „j“.
Stroj provede korekci rozdílu mezi „i“ a „j“ (0,5 mm).
Stiskněte tlačítko <OK>.
Podle potřeby znovu vytiskněte testovací stránku a zkontrolujte polohu obrazu. V případě potřeby dalšího nastavení opakujte výše uvedené kroky.
Provádíte-li korekci polohy pomocí vytištěných obrazů:
Zkontrolujte polohu obrazu na výtisku.
Příklad: „h“ = 360,0 mm, „i“ = 19,0 mm a „j“ = 18,0 mm
Změřte následující délku na výtisku a zadejte naměřenou hodnotu.
S pomocí tří následujících numerických hodnot zařízení provede nastavení, aby tisková oblast a papír byly vůči sobě rovnoběžné.
<h>:
Zadejte změřenou délku levé strany na tiskové oblasti.
<i>:
Zadejte změřenou vzdálenost od levé strany zaváděcího okraje tiskové oblasti k levé straně okraje papíru.
<j>:
Zadejte změřenou vzdálenost od levé strany vlečeného okraje tiskové oblasti k levé straně okraje papíru.
Podle příkladu zadejte 360,0 pro <h>, 19,0 pro <i> a 18,0 pro <j>.
Stroj provede korekci rozdílu mezi „i“ a „j“ (1,0 mm).
Stiskněte tlačítko <OK>.
Podle potřeby znovu vytiskněte testovací stránku a zkontrolujte polohu obrazu. V případě potřeby dalšího nastavení opakujte výše uvedené kroky.
4
Stiskněte tlačítko <OK>  <OK>.
Kumulovanou hodnotu obnovíte stisknutím <Obnovit úvodní nastavení>.
89K4-0RE
