Korekce zkreslení (Rovnoběžník)
Toto nastavení umožňuje korekci tvaru obrazu vyrovnáním vzdálenosti od „a“ a „g“ k zaváděcímu okraji papíru v případě, že se obraz vytiskne jako kosoúhelník.
|
|
|
Úpravu lze provést také pomocí vodicího listu. Úprava pozice obrazu pomocí vodicího listu
|
1
Stiskněte <Změnit> pro <Nastavit polohu obrazu>.
2
Stiskněte tlačítko <Nepoužít skener>.
3
Stiskněte tlačítko <Nastavit detaily>
<Korek. zkreslení (Rovnoběžník)>.
<Korek. zkreslení (Rovnoběžník)>.Chcete-li zadat ručně naměřené hodnoty testovací stránky:
Stiskněte tlačítko <Výstup testovací stránky>.
Zadejte počet testovacích stránek, které chcete vytisknout, a stiskněte <Další>.
|
|
|
Jestliže se poloha obrazu liší velkou měrou, přesnost korekce lze zlepšit vytištěním několika testovacích stránek a s použitím průměru měřené délky.
|
Vyberte zdroj papíru, který obsahuje papír vlastní velikosti, a stiskněte <Spustit tisk>.
Vytiskne se testovací výtisk.

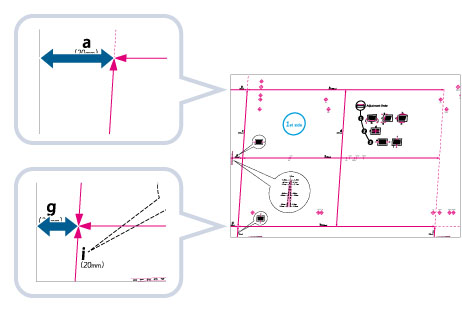

Změřte délku značek „g“ a „g“ na testovací stránce.
Značka „g“ se tiskne na levou stranu zaváděcího okraje a značka „a“ se tiskne na pravou stranu zaváděcího okraje (vzhledem ke směru podávání).
|
Standardní velikost
|

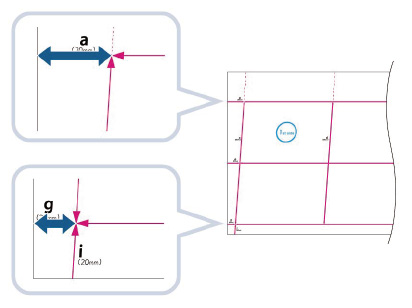

Dlouhý list
|
|
|
Příklad: „g“ = 20,5 mm a „a“ = 21,0 mm

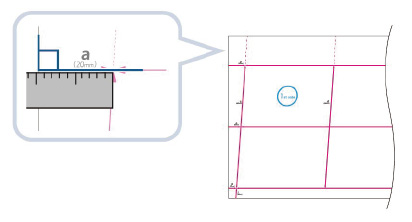

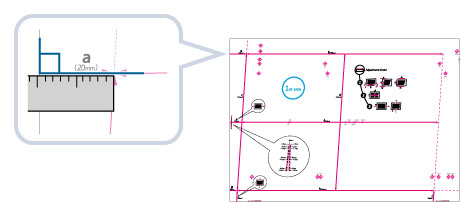

Změřte délku značek „g“ a „a“ správně, jak je znázorněno níže.
|
Standardní velikost
|
Dlouhý list
|
|
|
Vraťte se na obrazovku <Correct Distortion (Parallelogram)> a zadejte naměřenou délku <g> a <a> přední a zadní strany.
S pomocí dvou následujících numerických hodnot a „c = 250,0“ zařízení provede úpravu délky, a tím korekci zkreslení na tiskové oblasti.
|
<g>:
|
Zadejte naměřenou délku značky „g“ na testovací stránce.
|
|
<a>:
|
Zadejte naměřenou délku značky „a“ na testovací stránce.
|
Podle příkladu zadejte 20,5 pro <g> a 21,0 pro <a>.
Stroj provede korekci rozdílu mezi „g“ a „a“ (0,5 mm).
Stiskněte tlačítko <OK>.
Podle potřeby znovu vytiskněte testovací stránku a zkontrolujte polohu obrazu. V případě potřeby dalšího nastavení opakujte výše uvedené kroky.
Provádíte-li korekci polohy pomocí vytištěných obrazů:

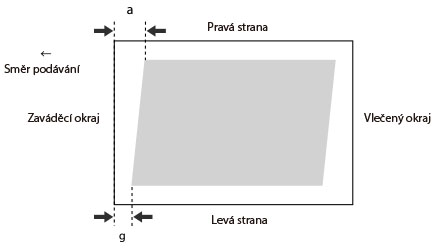

Zkontrolujte polohu obrazu na výtisku.
Příklad: „c“ = 250,0 mm, „g“ = 20,5 mm a „a“ = 21,0 mm
Změřte následující délku na výtisku a zadejte naměřenou hodnotu.
S pomocí tří následujících numerických hodnot zařízení provede úpravu délky, a tím korekci zkreslení na tiskové oblasti.
|
<c>:
|
Zadejte změřenou vzdálenost od levé strany zaváděcího okraje tiskové oblasti k pravé straně zaváděcího okraje tiskové oblasti.
|
|
<g>:
|
Zadejte změřenou vzdálenost od levé strany zaváděcího okraje tiskové oblasti k zaváděcímu okraji výstupního papíru.
|
|
<a>:
|
Zadejte změřenou vzdálenost od pravé strany zaváděcího okraje tiskové oblasti k zaváděcímu okraji výstupního papíru.
|
Podle příkladu zadejte 250,0 pro <c>, 20,5 pro <g> a 21,0 pro <a>.
Stroj provede korekci rozdílu mezi „g“ a „a“ (0,5 mm).
Stiskněte tlačítko <OK>.
Podle potřeby znovu vytiskněte testovací stránku a zkontrolujte polohu obrazu. V případě potřeby dalšího nastavení opakujte výše uvedené kroky.
4
Stiskněte tlačítko <OK> <OK>.
<OK>.|
|
|
Kumulovanou hodnotu obnovíte stisknutím <Obnovit úvodní nastavení>.
|
