Korekce zkreslení (Lichoběžník)
Toto nastavení umožňuje korekci tvaru obrazu vyrovnáním levé a pravé strany tiskové oblasti v případě, že se obraz vytiskne jako lichoběžník.
|
|
|
Úpravu lze provést také pomocí vodicího listu. Úprava pozice obrazu pomocí vodicího listu
|
1
Stiskněte <Změnit> pro <Nastavit polohu obrazu>.
2
Stiskněte tlačítko <Nepoužít skener>.
3
Stiskněte tlačítko <Nastavit detaily>
<Korek. zkreslení (Lichoběžník)>.
<Korek. zkreslení (Lichoběžník)>.Chcete-li zadat ručně naměřené hodnoty testovací stránky:
Stiskněte tlačítko <Výstup testovací stránky>.
Zadejte počet testovacích stránek, které chcete vytisknout, a stiskněte <Další>.
|
|
|
Jestliže se poloha obrazu liší velkou měrou, přesnost korekce lze zlepšit vytištěním několika testovacích stránek a s použitím průměru měřené délky.
|
Vyberte zdroj papíru, který obsahuje papír vlastní velikosti, a stiskněte <Spustit tisk>.
Vytiskne se testovací výtisk.
Změřte délku značek „b“ a „h“ na testovací stránce.
Značka „b“ se vytiskne na pravou stranu a značka „h“ se vytiskne na levou stranu (vzhledem ke směru podávání).
|
Standardní velikost
|
Dlouhý list
|
|
|
Příklad: „b“ = 360,0 mm a „h“ = 355,5 mm
Vraťte se na obrazovku <Correct Distortion (Trapezoid)> a zadejte naměřenou délku <b> a <h> přední a zadní strany.
S pomocí dvou následujících numerických hodnot a „c = 250,0“ zařízení provede úpravu délky, a tím korekci zkreslení na tiskové oblasti.
|
<b>:
|
Zadejte naměřenou délku značky „b“ na testovací stránce (v případě dlouhých listů: naměřenou délku značky „b“, která je nejblíže koncovému okraji papíru).
|
|
<h>:
|
Zadejte naměřenou délku značky „h“ na testovací stránce (v případě dlouhých listů: naměřenou délku značky „h“, která je nejblíže koncovému okraji papíru).
|
Podle příkladu zadejte 360,0 pro <b> a 355,5 pro <h>.
Stroj provede korekci rozdílu mezi „b“ a „h“ (0,5 mm).
Stiskněte tlačítko <OK>.
Podle potřeby znovu vytiskněte testovací stránku a zkontrolujte polohu obrazu. V případě potřeby dalšího nastavení opakujte výše uvedené kroky.
Provádíte-li korekci polohy pomocí vytištěných obrazů:

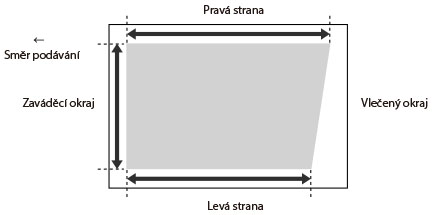

Zkontrolujte polohu obrazu na výtisku.
Příklad: „c“ = 200,0 mm, „b“ = 300,0 mm a „h“ = 299,5 mm
Změřte následující délku na výtisku a zadejte naměřenou hodnotu.
S použitím tří následujících numerických hodnot zařízení provede takové nastavení, aby mohla být opravena zkreslená tisková oblast.
|
<c>:
|
Zadejte změřenou vzdálenost od levé strany zaváděcího okraje tiskové oblasti k pravé straně zaváděcího okraje tiskové oblasti.
|
|
<b>:
|
Zadejte změřenou vzdálenost od pravé strany zaváděcího okraje tiskové oblasti k pravé straně vlečeného okraje tiskové oblasti.
|
|
<h>:
|
Zadejte změřenou vzdálenost od levé strany zaváděcího okraje tiskové oblasti k levé straně vlečeného okraje tiskové oblasti.
|
Podle příkladu zadejte 200,0 pro <c>, 300,0 pro <b> a 299,5 pro <h>.
Stroj provede korekci rozdílu mezi „b“ a „h“ (0,5 mm).
Stiskněte tlačítko <OK>.
Podle potřeby znovu vytiskněte testovací stránku a zkontrolujte polohu obrazu. V případě potřeby dalšího nastavení opakujte výše uvedené kroky.
4
Stiskněte tlačítko <OK> <OK>.
<OK>.|
|
|
Kumulovanou hodnotu obnovíte stisknutím <Obnovit úvodní nastavení>.
|
