Korrigér forvrængning (parallelogram)

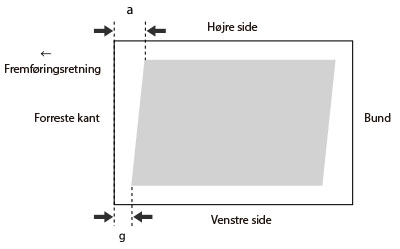

Med denne indstilling kan du korrigere billedfaconen ved at udjævne længden fra 'a' og 'g' til papirets forreste kant, når billedet printes som et parallelogram.
|
|
|
Du kan også foretage justeringen ved at bruge guidearket. Justering af billedplaceringen ved at bruge guidearket
|
1
Tryk på <Skift> for <Justér billedplacering>.
2
Tryk på <Brug ikke scanner>.
3
Tryk på <Vælg detaljer>
<Korr. forvr. (Parallelogr.)>.
<Korr. forvr. (Parallelogr.)>.Hvis du manuelt vil indtaste værdierne, du målte på testsiden:
Tryk på <Print testside>.
Indtast det antal testsider, du vil lave, og tryk på <Næste>.
|
|
|
Hvis billedplaceringen varierer meget, kan korrektionens nøjagtighed forbedres ved at printe flere testsider og anvende gennemsnittet af den målte længde.
|
Vælg en papirkilde, der indeholder et brugerdefineret papirformat, og tryk på <Start print>.
Testsiden bliver printet.
Mål længden på mærkerne "g" og "a" på testsiden.
Mærket 'g' printes ved den forreste kants venstre sides, og mærket 'a' printes ved den forreste kants højre side højre i fremføringsretningen.
|
Standardformat
|
Langt ark
|
|
|
Eksempel: 'g' = 20,5 mm og 'a' = 21,0 mm

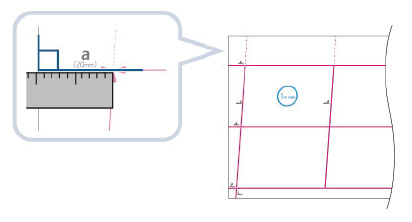

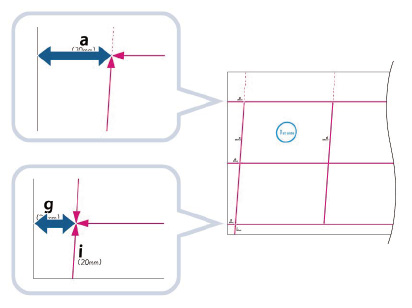

Mål længden på mærkerne 'g' og 'a' korrekt som vist herunder.
|
Standardformat
|
Langt ark
|
|
|
Gå tilbage til skærmbilledet <Correct Distortion (Parallelogram)>, og indtast den målte længde af <g> og <a> for for- og bagsiderne.
Brug følgende to numeriske værdier og "c= 250,0". En enhed justerer længden for at korrigere forvrængningen i printområdet.
|
<g>:
|
Indtast den målte længde for mærket 'g' på testsiden.
|
|
<a>:
|
Indtast den målte længde for mærket 'a' på testsiden.
|
Hvis man følger eksemplet, skal du angive 20,5 for <g> og 21,0 for <a>.
Forskellen mellem 'g' og 'a' (0,5 mm) korrigeres.
Tryk på <OK>.
Print en testside igen, og tjek billedplaceringen efter behov. Hvis du vil udføre flere justeringer, så gentag trinnene herover.
Hvis du korrigerer placeringen af printede billeder:
Tjek billedplaceringen på outputtet.
Eksempel: 'c' = 250,0 mm, 'g' = 20,5 mm og 'a' = 21,0 mm
Mål følgende længde på outputpapiret, og indtast den målte længde.
Brug følgende tre numeriske værdier. En enhed justerer længden for at korrigere forvrængningen i printområdet.
|
<c>:
|
Indtast den målte længde fra printområdets venstre, forreste kant til printområdets højre, forreste kant.
|
|
<g>:
|
Indtast den målte længde fra printområdets venstre, forreste kant til outputpapirets forreste kant.
|
|
<a>:
|
Indtast den målte længde fra printområdets højre, forreste kant til outputpapirets forreste kant.
|
Hvis man følger eksemplet, skal du angive 250,0 for <c>, 20,5 for <g> og 21,0 for <a>.
Forskellen mellem 'g' og 'a' (0,5 mm) korrigeres.
Tryk på <OK>.
Print en testside igen, og tjek billedplaceringen efter behov. Hvis du vil udføre flere justeringer, så gentag trinnene herover.
4
Tryk på <OK> <OK>.
<OK>.|
|
|
For at gendanne den samlede værdi skal du trykke på <Gendan startindst.>.
|
