Korrigér forvrængning (trapez)

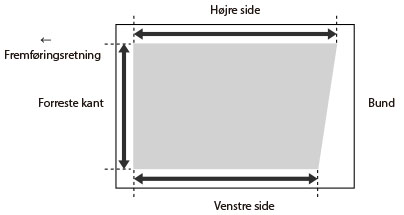

Med denne indstilling kan du korrigere billedfaconen ved at udjævne længden af højre og venstre side af printområdet, når det printede billede minder om en trapez.


Du kan også foretage justeringen ved at bruge guidearket. Justering af billedplaceringen ved at bruge guidearket

Tryk på <Skift> for <Justér billedplacering>.

Tryk på <Brug ikke scanner>.

Tryk på <Vælg detaljer>

<Korr.Frvræng (Trapez)>.

Hvis du manuelt vil indtaste værdierne, du målte på testsiden:

Tryk på <Print testside>.

Indtast det antal testsider, du vil lave, og tryk på <Næste>.


Hvis billedplaceringen varierer meget, kan korrektionens nøjagtighed forbedres ved at printe flere testsider og anvende gennemsnittet af den målte længde.

Vælg en papirkilde, der indeholder et brugerdefineret papirformat, og tryk på <Start print>.

Testsiden bliver printet.

Mål længden på mærkerne "b" og "h" på testsiden.

Mærket 'b' printes i højre side, og mærket 'h' printes i venstre side i fremføringsretningen.

Standardformat	Langt ark

Eksempel: 'b' = 360,0 mm og 'h' = 355,5 mm

Gå tilbage til skærmbilledet <Correct Distortion (Trapezoid)>, og indtast den målte længde af <b> og <h> for for- og bagsiderne.

Brug følgende to numeriske værdier og "c= 250,0". En enhed justerer længden for at korrigere forvrængningen i printområdet.

<b>:	Indtast den målte længde for mærket 'b' på testsiden (for det lange ark: den målte længde af mærket 'b', som er nærmest på papirets bagkant).
<h>:	Indtast den målte længde for mærket 'h' på testsiden (for det lange ark: den målte længde af mærket 'h', som er nærmest på papirets bagkant).

Hvis man følger eksemplet, skal du angive 360,0 for <b> og 355,5 for <h>.

Forskellen mellem 'b' og 'h' (0,5 mm) korrigeres automatisk.

Tryk på <OK>.

Print en testside igen, og tjek billedplaceringen efter behov. Hvis du vil udføre flere justeringer, så gentag trinnene herover.

Hvis du korrigerer placeringen af printede billeder:

Tjek billedplaceringen på outputtet.

Eksempel: 'c' = 200,0 mm, 'b' = 300,0 mm og 'h' = 299,5 mm

Mål følgende længde på outputpapiret, og indtast den målte længde.

Med følgende tre numeriske værdier justeres en enhed, så det forvrængede printområde muligvis bliver rettet.

<c>:	Indtast den målte længde fra printområdets venstre, forreste kant til printområdets højre, forreste kant.
<b>:	Indtast den målte længde fra printområdets højre, forreste kant til printområdets højre, nederste kant.
<h>:	Indtast den målte længde fra printområdets venstre, forreste kant til printområdets venstre, nederste kant.

Hvis man følger eksemplet, skal du angive 200,0 for <c>, 300,0 for <b> og 299,5 for <h>.

Forskellen mellem 'b' og 'h' (0,5 mm) korrigeres automatisk.

Tryk på <OK>.

Print en testside igen, og tjek billedplaceringen efter behov. Hvis du vil udføre flere justeringer, så gentag trinnene herover.

Tryk på <OK>

<OK>.


For at gendanne den samlede værdi skal du trykke på <Gendan startindst.>.
