Regulacja wyrównania krawędzi lewej obrazu
Zgodnie z kierunkiem podawania, jeżeli pozycja obrazu na wyprowadzanym papierze jest przesunięta w lewo i w prawo względem prawidłowej pozycji, można ją poprawić regulując margines lewej krawędzi papieru.
|
|
|
Regulację można również przeprowadzić przy użyciu arkusza głównego. Regulacja położenia obrazu za pomocą arkusza głównego
|
1
Naciśnij ustawienie <Zmień> opcji <Regulacja Położenia Obrazu>.
2
Naciśnij przycisk <Nie używać skanera>.
Jeżeli wprowadzasz różnicę w zmierzonej długości wydruku testowego:
Naciśnij <Strona wydruku testowego>.
Wprowadź liczbę stron testowych, które mają zostać wykonane, i naciśnij <Dalej>.
|
|
|
Jeżeli pozycja obrazu różni się znacznie od żądanej, dokładność korekcji można poprawić drukując kilka stron testowych i wykorzystując średnią, zmierzoną długość.
|
Wybierz źródło papieru, do którego załadowany został papier niestandardowego typu i naciśnij <Rozpocznij Wydruk>.
Zostanie wydrukowana strona testowa.
Wróć do ekranu <Regulacja Położenia Obrazu> i zmierz długość 'i' na przedniej i tylnej stronie wydrukowanej strony testowej.
|

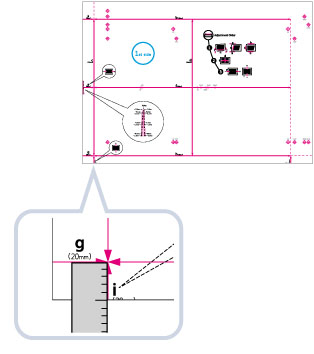

Standardowy format
|

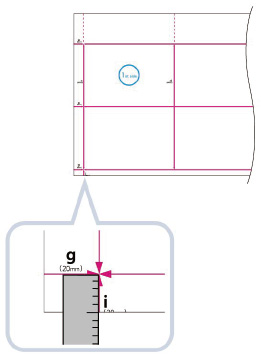

Długi arkusz
|
|
|
Wartość domyślna: 'i' = 20,0mm
Wprowadź różnicę długości pomiędzy zmierzoną wartością 'i' oraz wartością domyślną (20mm) dla przedniej i tylnej strony.
Na przykład, jeśli zmierzona długość 'i' wynosi 21,5mm, wprowadź - 1,5mm dla <Położenie (i) lewej krawę.>.
Na przykład, jeśli zmierzona długość 'i' wynosi 18,5mm, wprowadź + 1,5mm dla <Położenie (i) lewej krawę.>.
Różnica 1,5mm pomiędzy zmierzoną długością, a wartością domyślną zostanie skorygowana.
Naciśnij <OK>.
W razie potrzeby spróbować wydrukować stronę testową ponownie i sprawdzić poprawność wprowadzonego współczynnika.
Jeżeli pozycja jest korygowana za pomocą wydrukowanych obrazów:
Sprawdź lokalizację obrazu na wyprowadzanym papierze.
* Kierunek podawania
Zmierz długość 'i', czyli odległość od lewej krawędzi zadrukowanego obszaru do lewej krawędzi papieru i wprowadź różnicę w stosunku do wartości domyślnej (20mm).
Na przykład, jeśli zmierzona długość 'i' wynosi 21,0 mm, wprowadź - 1,0 mm dla <Położenie (i) lewej krawę.>.
Na przykład, jeśli zmierzona długość 'i' wynosi 19,0 mm, wprowadź + 1,0 mm dla <Położenie (i) lewej krawę.>.
Różnica 1,0mm pomiędzy zmierzoną wartością, a wartością domyślną zostanie skorygowana.
Naciśnij <OK>.
W razie potrzeby spróbować wydrukować ponownie i sprawdzić poprawność wprowadzonego współczynnika.
3
Naciśnij przycisk <OK>.
|
|
Gdy ekran zostanie zamknięty za pomocą przycisku <OK>, a następnie ponownie wyświetlony, wartości na ekranie wrócą do „0”. Niezależnie od tego, wyregulowana wartość nadal ma zastosowanie w polu Całkowite. Jeżeli czynności zostaną powtórzone, należy sprawdzić długość 'i' na nowej stronie testowej i wprowadzić wartości ponownie.
|
|
|
|||||||||
|
Aby przywrócić obliczoną wartość, należy nacisnąć <Wznów pocz. ustawienia>.
Można również skorygować pozycję obrazu z wykorzystaniem wartości zarejestrowanych znaczników (patrz poniżej). Sprawdź, czy linia środkowa znacznika i krawędź strony testowej są wyrównane, i dopasuj położenie obrazu w następujący sposób:
Jeśli linia środkowa znacznika dokładnie pokrywa się z krawędzią strony testowej, nie ma potrzeby regulowania położenia obrazu.
Jeśli linia środkowa znacznika znajduje się poza krawędzią strony testowej (linia środkowa znacznika NIE JEST wydrukowana), należy sprawdzić, w pobliżu jakiego numeru znacznika znajduje się linia strony testowej, i wprowadzić wartość dodatnią.
Jeśli linia środkowa znacznika znajduje się pod krawędzią strony testowej, należy sprawdzić, w pobliżu jakiego numeru znacznika znajduje się linia strony testowej, i wprowadzić wartość ujemną.
|
