Zmiana drugorzędnego napięcia przenoszącego

Jeśli na niestandardowym typie papieru rozmycie obrazu jest bardziej widoczne niż na standardowych typach papieru, można wyregulować drugorzędne napięcie przenoszące (napięcie odpowiedzialne za transfer tonera na papier).


Regulacja drugorzędnego napięcia przenoszącego może mieć wpływ na ustawienia pozycji <Reg. dr. nap. prze. kra. pro.>, <Korekcja aplikacji resztki tonera> i <Regulacja Położenia Obrazu>. Ustawić ponownie te parametry w razie potrzeby.

Konfigurowanie/wykonywanie wydruków wykresów

Aby wyregulować drugorzędne napięcie przenoszące, najpierw wykonaj wydruk wykresu.

Naciśnij ustawienie <Zmień> opcji <Reg. drugorzędne napięcie przeno.>.

Naciśnij przycisk <Ust. wydruku wykresu>.

Skonfiguruj ustawienia wydruku wykresu i naciśnij <Dalej>.

Aby przeprowadzić regulację, zaznacz <Napię. w pob. obec. skonfiguro. poziomu>. Jeśli wymagana jest znacząca regulacja, zaznacz <Pełen zakres>.

Jeśli zaznaczono <Napię. w pob. obec. skonfiguro. poziomu>, zostaną wydrukowane wykresy dla losowej wartości napięcia z zakresu od -5 do +5.

Wybierz stronę, dla której chcesz wyregulować drugorzędne napięcie przenoszące.

Jeśli dla ustawienia <2-ga strona dwustr. ark.> wybrana jest wartość <Włącz> dla papieru standardowego lub papier jest załadowany na tacę wielofunkcyjną a dla pozycji <Typ papieru> ustawiona jest wartość <2-ga strona dwustr. ark.>, wybierz <Tylko przednia strona>.

Wybierz źródło papieru z niestandardowym typem papieru i naciśnij przycisk <OK>.

Naciśnij <Wydruk wykresu>.

Zostaną wydrukowane wykresy.

Aby uzyskać informacje na temat papieru, którego można używać do drukowania wykresów, gdy dla ustawienia <Strona wydruku> wybrana jest wartość <Obie strony>, patrz Papier dostępny dla kopiowania dwustronnego/drukowania dwustronnego.

Przed rozpoczęciem wykonywania wydruków wykresów należy się upewnić, że ilość papieru w źródle papieru jest wystarczająca. Liczbę wymaganych arkuszy podano poniżej.

<Zakres napięcia dla wydruku wykresu>	Papier, którego krawędź równoległa do kierunku podawania ma długość 420 mm lub większą	Papier, którego krawędź równoległa do kierunku podawania ma długość mniejszą niż 420 mm
<Napię. w pob. obec. skonfiguro. poziomu>	1	2
<Pełen zakres>	4	8

Regulacja dodatkowego napięcia przenoszącego

Drugorzędne napięcie przenoszące można wyregulować, wybierając optymalny obszar na wydrukowanych wykresach na podstawie oceny wzrokowej.

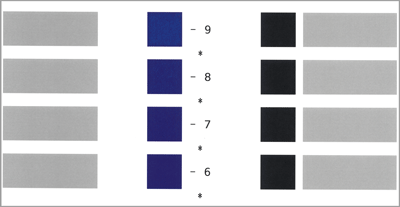

Sprawdź optymalny obszar na wydrukach wykresów.

Liczba w kolorze karmazynowym na wydrukach wykresów wskazuje bieżące ustawienia.

Sprawdzaj obszary w kolejności od wartości ujemnych do dodatnich, wybierz obszar z zabarwieniem, które wygląda na równomierne (-8 w przykładzie), porównaj dwa obszary powyżej (-7 i -6 w przykładzie), a następnie wybierz optymalny obszar.

Pojedyncza gwiazdka (*) wydrukowana obok wartości na wykresie oznacza, że jest to wartość dla strony przedniej.

Jeśli nie widzisz różnicy pomiędzy trzema wybranymi obszarami, wybierz ten w środku (-7 w przykładzie).

Wybierz <Przednia Strona> lub <Tylna strona> na ekranie <Reg. drugorzędne napięcie przeno.> i za pomocą <-> i <+> wprowadź wartości.

Jeśli dla ustawienia <2-ga strona dwustr. ark.> wybrana jest wartość <Włącz> dla papieru standardowego lub papier jest załadowany na tacę wielofunkcyjną a dla pozycji, a dla pozycji<Typ papieru> ustawiona jest wartość <2-ga strona dwustr. ark.>, dostosuj wartość <Tylna strona>.

Aby wyregulować drugorzędne napięcie przenoszące, skorzystaj z wydruku wykresu i tabeli poniżej.

	Regulacje w kierunku <-> są zalecane w poniższych przypadkach	Regulacje w kierunku <+> są zalecane w poniższych przypadkach
Gramatura papieru	Mała (cienki papier)	Duża (gruby papier)
Obrazy złej jakości	Mimo że nasycenie obszarów o dużym nasyceniu jest normalne, na obszarach o niskim nasyceniu pojawiają się niewielkie, białe punkty. Na obszarach o dużym nasyceniu pojawiają się białe punkty. Na obszary o wysokim zabarwieniu nie jest nakładana wystarczająca ilość tonera i mogą się tam pojawiać niewielkie, mocno zabarwione punkty. Na obszarach o niskim zabarwieniu mogą pojawić się mocno zabarwione punkty. Na obrazach o wysokim zabarwieniu mogą pojawić się smugi o niejednolitym zabarwieniu wzdłuż kierunku podawania.	Części o wysokim zabarwieniu mogą nie być wystarczająco zabarwione. Obrazy o wysokim zabarwieniu mogą być niejednolite w zabarwieniu. Kontury na obrazach o wysokim zabarwieniu mogą być rozmazane.
Obrazy o słabej jakości (niegładki papier)	We wklęsłych fragmentach papieru o nierównych powierzchniach (np. papier z teksturą) zabarwienie obrazów o niskim zabarwieniu może być zbyt lekkie.	We wklęsłych fragmentach papieru o nierównych powierzchniach (np. papier z teksturą) zabarwienie obrazów o wysokim zabarwieniu może być zbyt lekkie.

Naciśnij przycisk <OK>.
