Papier blokuje się w Paper Folding Unit-J

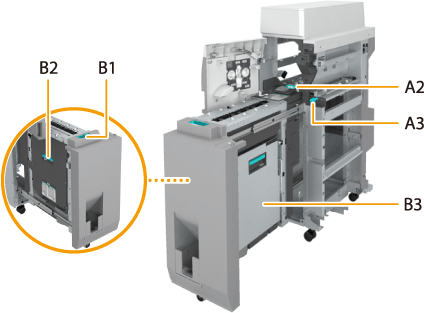

Lokalizacje zablokowanego papieru są oznaczone numerami, takimi jak A2, tak jak pokazano na rysunku poniżej.
1
Otwórz przednią pokrywę.
2
Otwórz prowadnicę (A2).
3
Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.
4
Przekręć pokrętło (A3) i sprawdź, czy papier jest zakleszczony.
|
|
Obróć pokrętło (A3).
|
|
Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.
|
5
Sprawdź, czy papier zakleszczył się w lewej prowadnicy (B2).
|
|
Wysuń zespół składania papieru (B1).
|
|
|
Otwórz prowadnicę (B2).
|
|
Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.
|
|
Zamknij prowadnicę (B2).
|
6
Sprawdź, czy papier zakleszczył się w prawej prowadnicy (B3).
|
|
Otwórz prowadnicę (B3).
Otwórz prowadnicę maksymalnie.
|
|
|
Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.
|
|
|
Zamknij prowadnicę (B3).
|
7
Sprawdź, czy papier zakleszczył się w otworze wyjściowym.
|
|
Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.
|
|
|
Ponownie umieść moduł składania papieru (B1) w oryginalnej pozycji.
|
8
Zamknąć prowadnicę (A2) i przednią pokrywę.
Należy w dalszym ciągu postępować zgodnie z instrukcjami na ekranie, aby wznowić przerwaną operację lub kontynuować usuwanie zacięć papieru.
|
|
Jeżeli komunikat z informacją o zablokowaniu się papieru jest stale wyświetlany, otwórz prowadnicę wejściową znajdującą się nad pokrętłem (A3) za przednią pokrywą i sprawdź, czy wewnątrz nie pozostał jeszcze papier.
|
