Corrigir desalinhamento da imagem

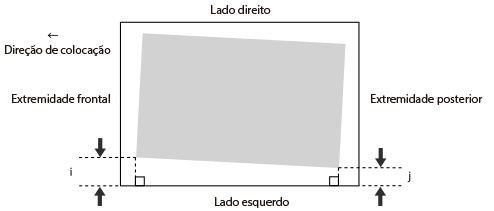

Se a imagem impressa estiver distorcida, pode conseguir corrigir a imagem desalinhada justificando as margens da marca "i" (ou seja, a distância da extremidade esquerda do papel até à área de impressão) e da marca "j".
|
|
|
Também pode proceder ao ajuste utilizando a folha guia. Ajustar a posição da imagem utilizando a folha de guia
|
1
Carregue em <Alterar> para <Ajustar posição da imagem>.
2
Prima <Não utilizar scanner>.
3
Carregue em <Especificar detalhes>
<Corrigir erro alinh. imagem>.
<Corrigir erro alinh. imagem>.Se quiser introduzir os valores da página de teste que mediu manualmente:
Carregue em <Imprimir página de teste>.
Introduza o número de páginas de teste a criar e carregue em <Seguinte>.
|
|
|
Se a posição da imagem variar bastante, a precisão da correção pode ser melhorada imprimindo várias páginas de teste e aplicando uma média do comprimento medido.
|
Selecione uma origem de papel que contenha um formato de papel personalizado e carregue em <Inic. impressão>.
A página de teste é impressa.
Medir o comprimento das marcas "i" e "j" na página de teste.

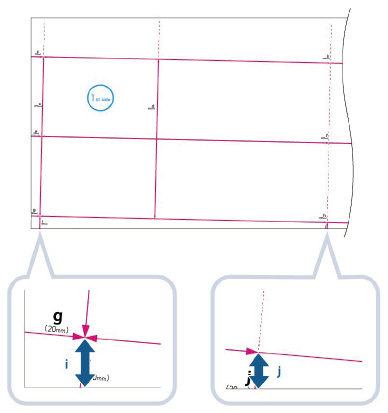

A marca "i" é impressa na extremidade frontal da esquerda e a marca "j" é impressa na extremidade posterior da esquerda, na direção de alimentação.
|
Formato standard
|
Folha longa
|
|
|
Exemplo: "i" = 21,0 mm e "j" = 20,5 mm

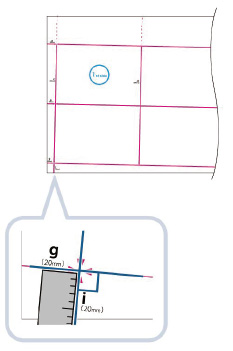

Meça corretamente o comprimento das marcas "i" e "j", como se mostra abaixo.
|
Correto
|
Incorreto
|
|
Formato standard
Folha longa
|
Formato standard
Folha longa
|
Volte ao ecrã <Corrigir erro alinh. imagem> e introduza o comprimento medido de <i> e <j> (para a folha longa: o comprimento medido de <h>, <i> e <j>) para frente e verso.
Utilizando os dois valores numéricos seguintes e "h = 360,0" (para a folha longa: "h = 360,0/450,0/550,0/650,0" para [h] mais próximo da extremidade inferior do papel), um dispositivo procede ao ajuste para que a área de impressão e o papel possam ficar paralelos.
|
<i>:
|
Introduza o comprimento medido da marca "i" na página de teste.
|
|
<j>:
|
Introduza o comprimento medido da marca "j" na página de teste.
|
Seguindo o exemplo, introduza 21,0 para "i" e 20,5 para "j".
A diferença entre "i" e "j" (0,5 mm) é corrigida.
Carregue em <OK>.
Volte a imprimir uma página de teste e verifique a posição da imagem quando for necessário. Se for necessário fazer mais ajustes, repita os passos acima.
Se corrigir a posição utilizando qualquer imagem impressa:
Verifique a posição da imagem no papel impresso.
Exemplo: "h" = 360,0 mm, "i" = 19,0 mm e "j" = 18,0 mm
Meça o seguinte comprimento no papel impresso e introduza o comprimento medido.
Utilizando os três valores numéricos indicados a seguir, um dispositivo ajusta-se para que a área de impressão e o papel possam ficar paralelos.
|
<h>:
|
Introduza o comprimento medido da extremidade esquerda na área de impressão.
|
|
<i>:
|
Introduza o comprimento medido da extremidade frontal da esquerda da área de impressão, na extremidade esquerda do papel.
|
|
<j>:
|
Introduza o comprimento medido da extremidade posterior da esquerda da área de impressão, na extremidade esquerda do papel.
|
Seguindo o exemplo, introduza 360,0 para <h>, 19,0 para <i> e 18,0 para <j>.
A diferença entre "i" e "j" (1,0 mm) é corrigida.
Carregue em <OK>.
Volte a imprimir uma página de teste e verifique a posição da imagem quando for necessário. Se for necessário fazer mais ajustes, repita os passos acima.
4
Carregue em <OK> <OK>.
<OK>.|
|
|
Para repor o valor acumulado, carregue em <Repor progs iniciais>.
|
