Corrigir distorção (Trapézio)

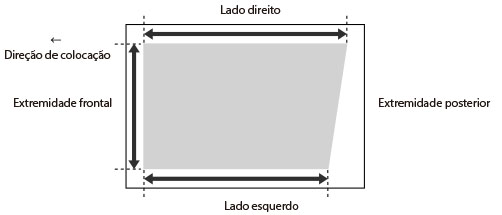

Esta programação permite corrigir o formato da imagem, igualando o comprimento dos lados direito e esquerdo da área de impressão, quando a imagem é impressa como um trapézio.
|
|
|
Também pode proceder ao ajuste utilizando a folha guia. Ajustar a posição da imagem utilizando a folha de guia
|
1
Carregue em <Alterar> para <Ajustar posição da imagem>.
2
Prima <Não utilizar scanner>.
3
Carregue em <Especificar detalhes>
<Corr. distorção (trapézio)>.
<Corr. distorção (trapézio)>.Se quiser introduzir os valores da página de teste que mediu manualmente:
Carregue em <Imprimir página de teste>.
Introduza o número de páginas de teste a criar e carregue em <Seguinte>.
|
|
|
Se a posição da imagem variar bastante, a precisão da correção pode ser melhorada imprimindo várias páginas de teste e aplicando uma média do comprimento medido.
|
Selecione uma origem de papel que contenha um formato de papel personalizado e carregue em <Inic. impressão>.
A página de teste é impressa.
Medir o comprimento das marcas "b" e "h" na página de teste.
A marca "b" é impressa no lado direito e a marca "h" é impressa no lado esquerdo, na direção de alimentação.
|
Formato standard
|
Folha longa
|
|
|
Exemplo: "b" = 360,0 mm e "h" = 355,5 mm
Volte ao ecrã <Correct Distortion (Trapezoid)> e introduza o comprimento medido das marcas <b> e <h> para a frente e o verso.
Utilizando os dois valores numéricos indicados a seguir e "c = 250,0", um dispositivo ajusta o comprimento para corrigir a distorção na área de impressão.
|
<b>:
|
Introduza o comprimento medido da marca "b" na página de teste (para a folha longa: o comprimento medido da marca "b" mais próxima da extremidade inferior do papel).
|
|
<h>:
|
Introduza o comprimento medido da marca "h" na página de teste (para a folha longa: o comprimento medido da marca "h" mais próxima da extremidade inferior do papel).
|
Seguindo o exemplo, introduza 360,0 para <b> e 355,5 para <h>.
A diferença entre "b" e "h" (0,5 mm) é corrigida.
Carregue em <OK>.
Volte a imprimir uma página de teste e verifique a posição da imagem quando for necessário. Se for necessário fazer mais ajustes, repita os passos acima.
Se corrigir a posição utilizando qualquer imagem impressa:
Verifique a posição da imagem no papel impresso.
Exemplo: "c" = 200,0 mm, "b" = 300,0 mm e "h" = 299,5 mm
Meça o seguinte comprimento no papel impresso e introduza o comprimento medido.
Utilizando os três valores numéricos indicados a seguir, um dispositivo ajusta-se para que a área de impressão distorcida possa ser corrigida.
|
<c>:
|
Introduza o comprimento medido da extremidade frontal da esquerda da área de impressão, na extremidade frontal direita da área de impressão.
|
|
<b>:
|
Introduza o comprimento medido da extremidade frontal da direita da área de impressão, na extremidade posterior direita da área de impressão.
|
|
<h>:
|
Introduza o comprimento medido da extremidade frontal da esquerda da área de impressão, na extremidade posterior esquerda da área de impressão.
|
Seguindo o exemplo, introduza 200,0 para <c>, 300,0 para <b> e 299,5 para <h>.
A diferença entre "b" e "h" (0,5 mm) é corrigida.
Carregue em <OK>.
Volte a imprimir uma página de teste e verifique a posição da imagem quando for necessário. Se for necessário fazer mais ajustes, repita os passos acima.
4
Carregue em <OK> <OK>.
<OK>.|
|
|
Para repor o valor acumulado, carregue em <Repor progs iniciais>.
|
