Papel encravado no interior da unidade principal

Verifique a localização do papel encravado no ecrã e siga o procedimento abaixo para retirar o papel.
Confirmar antes do manuseamento
A tampa não abre quando o indicador de bloqueio da tampa frontal da unidade principal está aceso. Siga as instruções no ecrã.
Feche a tampa que estiver aberta.
1
Abra a tampa da frente da unidade principal e rode o botão.
Abra a tampa da frente da unidade principal.
Rode o manípulo verde () no sentido contrário ao dos ponteiros do relógio 15 vezes (cerca de 4 voltas).
2

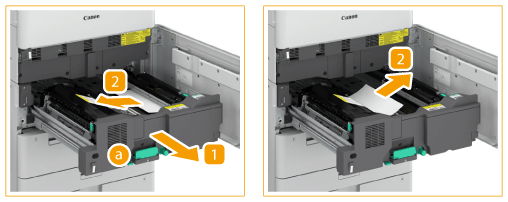

Verifique se existe papel encravado na unidade de transporte de fixação.
Segure na alavanca verde () e puxe a unidade de transporte de fixação para fora.
A unidade de fixação e a zona circundante estão sujeitas a altas temperaturas. Quando retirar papel encravado, evite tocar nesta área.
Se existir papel encravado, puxe-o para fora cuidadosamente na direção da seta.
3
Verifique se existe papel encravado na guia da extremidade.
Abra a guia da extremidade ().
Se existir papel encravado, puxe-o para fora cuidadosamente na direção da seta com a guia da extremidade aberta.
Feche a guia da extremidade.
4
Verifique se existe papel encravado na unidade de saída interior.
Abra a unidade de saída interior ().
Abra a guia de saída interior ().
Se existir papel encravado, puxe-o para fora cuidadosamente na direção da seta com a guia de saída interior aberta.
A guia interior de saída e a zona circundante estão sujeitas a altas temperaturas. Quando retirar papel encravado, evite tocar nesta área.
Volte a colocar a unidade de saída interior na posição original.
5
Verifique se existe papel encravado na guia de duplex.
Segure na patilha verde () e abra a guia de duplex.
Se existir papel encravado, puxe-o para fora cuidadosamente na direção da seta.
Feche a guia de duplex.
6
Volte a colocar a unidade de transporte de fixação na posição original.
7
Feche cuidadosamente a tampa da frente da unidade principal até encaixar com um clique.
Continue a seguir as instruções no ecrã para retomar a operação interrompida ou continue a retirar papel encravado.
89LS-0SK
