Papel encravado no Document Insertion Unit-N

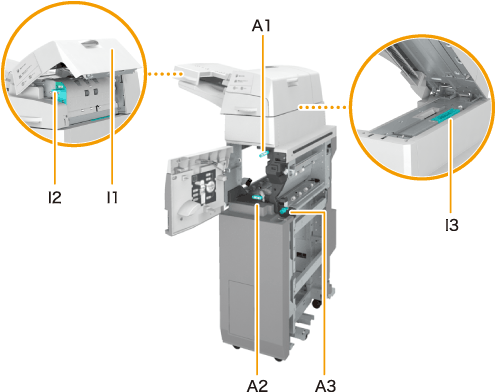

Os locais onde o papel encravou são indicados por números como I1, que são apresentados na figura abaixo.
1
Remova o papel não encravado da unidade de inserção de documentos.
2
Verifique se existe papel encravado na tampa superior (I1) da unidade de inserção de documentos.
|
|
Abra a tampa superior (I1) da unidade de inserção de documentos.
|
|
Se existir papel encravado, puxe-o para fora cuidadosamente na direção da seta.
|
3
Verifique se existe papel encravado na guia (I2).
|
|
Feche a guia (I2).
|
|
|
Se existir papel encravado, puxe-o para fora cuidadosamente na direção da seta.
|
4
Feche a guia (I2) e a tampa superior (I1).
5

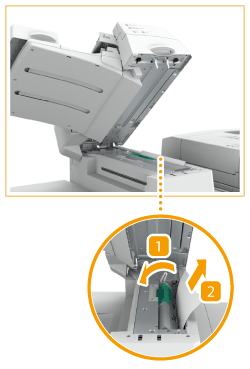

Carregando na alavanca, abra a unidade de inserção de documentos.
6
Verifique se existe papel encravado na guia (I3).
|
|
Abra a guia (I3).
|
|
|
Se existir papel encravado, puxe-o para fora cuidadosamente na direção da seta.
|
7
Feche a guia (I3) e a unidade de inserção de documentos.
8
Abra a tampa da frente da unidade de inserção de documentos.
9
Abra a guia (A1).
10
Verifique se existe papel encravado na guia (A1).
|
|
Se existir papel encravado, puxe-o para fora cuidadosamente na direção da seta.
|
|
|
Feche a guia (A1).
|
11
Abra a guia (A2).
12
Verifique se existe papel encravado na guia (A2).
|
|
Rode o botão (A3).
|
|
|
Se existir papel encravado, puxe-o para fora cuidadosamente na direção da seta.
|
Quando está encravado papel longo
Retire a extremidade do papel e, em seguida, puxe cuidadosamente o papel enquanto o dobra. Neste caso, não é necessário rodar o manípulo (A3).
13
Feche a guia (A2) e a tampa da frente.
Após remover o papel longo encravado e fechar a tampa frontal da unidade de inserção, poderá ser apresentado um ecrã que solicita que abra a tampa frontal da Paper Folding Unit-J. É possível fazer desaparecer este ecrã abrindo e fechando a tampa frontal Paper Folding Unit-J.
14
Volte a colocar papel na unidade de inserção de documentos.
Continue a seguir as instruções no ecrã para retomar a operação interrompida ou continue a retirar papel encravado.
|
|
Se a mensagem de papel encravado aparecer repetidamente, abra a guia de entrada situada por cima do botão (A3) no interior da tampa da frente e verifique se existe papel.
|
