Papir zaglavljen u glavnoj jedinici unutarnjeg dorađivača

Provjerite lokacije zaglavljenog papira na zaslonu i slijedite postupak u nastavku da biste uklonili papir.
Provjera prije rukovanja
Zatvorite sve otvorene poklopce.
1
Provjerite je li papir zaglavljen u višenamjenskoj ladici.
Ako se papir zaglavio, pažljivo ga izvucite u smjeru strelice.
2
Ako je ugrađen opcijski unutrašnji ulagač, provjerite ima li zaglavljenog papira.
Ako se papir zaglavio, pažljivo ga izvucite u smjeru strelice.
3

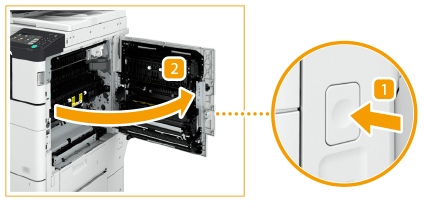

Otvorite desni poklopac glavne jedinice.
Pritisnite tipku na desnom poklopcu glavnog uređaja i otvorite desni poklopac.
4
Provjerite je li papir zaglavljen u drugom izlaznom području jedinice za okretanje.
Ako se papir zaglavio u drugom izlaznom području, pažljivo ga izvucite u smjeru strelice.
Ako se papir zaglavio u jedinici za okretanje, pažljivo ga izvucite u smjeru strelice.
5
Provjerite je li papir zaglavljen u prvom izlaznom području.
Otvorite drugu izlaznu vodilicu.
Ako se papir zaglavio, pažljivo ga izvucite u smjeru strelice.
Zatvorite drugu izlaznu vodilicu.
6
Provjerite je li papir zaglavljen u gornjem dijelu fiksirne jedinice.
Zatvorite gornju vodilicu fiksirne jedinice.
Lagano izvucite zaglavljeni papir u smjeru strelice.
Zatvorite gornji poklopac fiksirne jedinice.
Fiksirna jedinica i dijelovi u njezinoj blizini unutar uređaja mogu se zagrijati tijekom rada. Kada odstranjujete zaglavljeni papir ili kada pregledavate unutrašnjost uređaja, ne dodirujte fiksirnu jedinicu i okolne dijelove jer biste se mogli opeći.
7
Provjerite je li papir zaglavljen u gornjem dijelu fiksirne jedinice i području valjaka ulagača.
Ako se papir zaglavio u donjem dijelu fiksirne jedinice, pažljivo ga izvucite u smjeru strelice.
Ako se papir zaglavio u donjem dijelu područja valjaka ulagača, pažljivo ga izvucite u smjeru strelice.
Fiksirna jedinica i dijelovi u njezinoj blizini unutar uređaja mogu se zagrijati tijekom rada. Kada odstranjujete zaglavljeni papir ili kada pregledavate unutrašnjost uređaja, ne dodirujte fiksirnu jedinicu i okolne dijelove jer biste se mogli opeći.
8
Provjerite je li se papir zaglavio u jedinici za okretanje obostrane obrade.
Ako se papir zaglavio u gornjem dijelu jedinice za okretanje obostrane obrade, pažljivo ga izvucite u smjeru strelice.
Ako se papir zaglavio u donjem dijelu jedinice za okretanje obostrane obrade, pažljivo ga izvucite u smjeru strelice.
Donji dio iza desnog poklopca uređaja može se snažno zagrijati uslijed uporabe uređaja. Kada odstranjujete zaglavljeni papir ili kada pregledavate unutrašnjost uređaja ne dodirujte ovaj dio uređaja jer biste se mogli opeći.
9
Provjerite je li se papir zaglavio u jedinici za obostranu obradu.
Ako se papir zaglavio, pažljivo ga izvucite u smjeru strelice.
10
Provjerite je li papir zaglavljen u jedinici ulagača višenamjenske ladice.
Ako se papir zaglavio, pažljivo ga izvucite u smjeru strelice.
Ako zaglavljeni papir ne možete izvući s donje strane jedinice za ulaganje višenamjenskog ulagača uklonite ga kroz višenamjenski odlagač.
11
Otvorite gornji i donji desni poklopac ladice za papir i provjerite ima li unutra zaglavljenog papira.
Otvorite gornji desni poklopac ladice za papir.
Otvorite donji desni poklopac ladice za papir.
Uklonite sav zaglavljeni papir i zatvorite poklopce.
Kada zatvarate poklopce, pazite da ne uhvatite prste, jer se možete ozlijediti.
Nježno zatvorite poklopce tako da škljocnu u svom ležištu u zatvorenom položaju.
12
Oprezno zatvorite desni poklopac glavne jedinice dok ne škljocne.
Nastavite pratiti upute sa zaslona da biste nastavili s prekinutim postupkom ili nastavite s uklanjanjem zaglavljenog papira.
68YW-0JC
