Zaseknutia papiera v hlavnej jednotke alebo vnútornom finišéri
Skontrolujte miesto zaseknutia papiera na obrazovke a podľa pokynov uvedených nižšie odstráňte papier.
|
Potvrdenie pred manipuláciouZavrite všetky kryty, ktoré sú otvorené. |
1
Overte, či v mnohoúčelovom priečinku nie je zaseknutý papier.
Ak je papier zaseknutý, jemne ho potiahnite v smere šípky.
2
Ak je nainštalovaný voliteľný vnútorný finišér, overte, či v ňom nie je zaseknutý papier.
Ak je papier zaseknutý, jemne ho potiahnite v smere šípky.
3

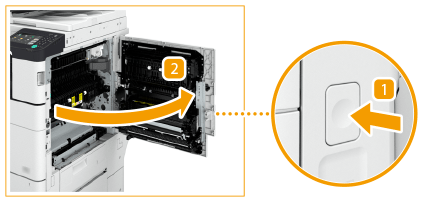

Otvorte pravý kryt hlavnej jednotky.
Stlačte tlačidlo otvorenia na pravom kryte hlavnej jednotky a otvorte pravý kryt.
4
Overte, či v druhej výstupnej oblasti alebo v reverznej jednotke nie je zaseknutý papier.
 | Ak je papier zaseknutý v druhej výstupnej oblasti, opatrne ho vytiahnite v smere šípky. |
 | Ak je papier zaseknutý v reverznej jednotke, opatrne ho vytiahnite v smere šípky.  |
5
Overte, či v prvej výstupnej oblasti nie je zaseknutý papier.
| Otvorte vodiacu lištu druhého výstupu. |
| Ak je papier zaseknutý, jemne ho potiahnite v smere šípky.  |
 | Zavrite vodiacu lištu druhého výstupu. |
6
Overte, či v hornej časti fixačnej jednotky nie je zaseknutý papier.
| Otvorte hornú vodiacu lištu fixačnej jednotky. |
| Opatrne vytiahnite všetok zaseknutý papier v smere šípky.  |
| Zavrite hornú vodiacu lištu fixačnej jednotky. |
 |
Počas používania stroja sa môže výrazne zohriať fixačná jednotka a jej okolie. Pri odstraňovaní zachyteného papiera alebo kontrole vnútra stroja sa nedotýkajte fixačnej jednotky ani jej okolia, pretože to môže spôsobiť popálenie. |
7
Overte, či v dolnej časti fixačnej jednotky a v oblasti podávacieho valca nie je zaseknutý papier.
| Ak je papier zaseknutý v dolnej časti fixačnej jednotky, opatrne ho vytiahnite v smere šípky. |
| Ak je papier zaseknutý v oblasti podávacieho valca, opatrne ho vytiahnite v smere šípky.  |
|
Počas používania stroja sa môže výrazne zohriať fixačná jednotka a jej okolie. Pri odstraňovaní zachyteného papiera alebo kontrole vnútra stroja sa nedotýkajte fixačnej jednotky ani jej okolia, pretože to môže spôsobiť popálenie. |
8
Overte, či v duplexnej reverznej jednotke nie je zaseknutý papier.
| Ak je papier zaseknutý v hornej časti duplexnej reverznej jednotky, opatrne ho vytiahnite v smere šípky. |
| Ak je papier zaseknutý v dolnej časti duplexnej reverznej jednotky, opatrne ho vytiahnite v smere šípky.  |
|
Dolná časť za pravým krytom stroja sa pri používaní môže zohriať. Pri odstraňovaní zachyteného papiera alebo kontrole vnútra stroja sa nedotýkajte tejto časti stroja, pretože to môže spôsobiť popálenie. |
9
Overte, či v duplexnej jednotke nie je zaseknutý papier.
Ak je papier zaseknutý, jemne ho potiahnite v smere šípky.
10
Overte, či v podávacej jednotke mnohoúčelového priečinka nie je zaseknutý papier.
Ak je papier zaseknutý, jemne ho potiahnite v smere šípky.
Ak nedokážete odstrániť zaseknutý papier z dolnej časti podávacej jednotky mnohoúčelového priečinka, odstráňte ho z bočnej strany mnohoúčelového priečinka.
11
Otvorte horný pravý kryt a dolný pravý kryt zásuvky na papier a overte, či sa vnútri nenachádza zaseknutý papier.
| Otvorte pravý horný kryt zásuvky na papier. |
| Otvorte dolný pravý kryt zásuvky na papier.  |
Vytiahnite všetko zaseknutý papier a zatvorte kryty.
|
Pri zatváraní krytov si dávajte pozor, aby ste si neprivreli prsty a nespôsobili si tak zranenie. |
Opatrne zatvárajte kryty, až kým nezapadnú na svoje miesto (zvuk cvaknutia).
12
Opatrne zavrite pravý kryt hlavnej jednotky (musí kliknúť).
Pokračujte podľa pokynov na obrazovke týkajúcich sa prerušenej operácie alebo pokračujte v odstraňovaní zaseknutých papierov.
