Zagozdenje papirja v glavni enoti ali notranji enoti za končno obdelavo

Preverite mesto zastoja papirja na zaslonu in upoštevajte spodnja navodila, da odstranite papir.
Pred nadaljevanjem potrdite to
Zaprite vse odprte pokrove.
1
Preverite, ali se je papir zagozdil v večnamenskem pladnju.
Če se je papir zagozdil, ga previdno izvlecite v smeri puščice.
2
Če je nameščena izbirna notranja enota za končno obdelavo, preverite, ali se je v njej zagozdil papir.
Če se je papir zagozdil, ga previdno izvlecite v smeri puščice.
3

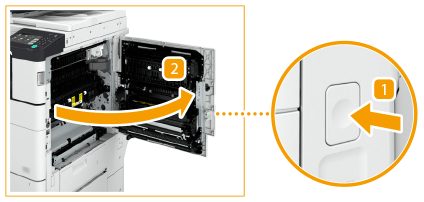

Odprite desni pokrov glavne enote.
Pritisnite na gumb za odpiranje desnega pokrova glavne enote in odprite desni pokrov.
4
Preverite, ali se je papir zagozdil v drugem izhodnem območju ali obračalni enoti.
Če se je papir zagozdil v drugem izhodnem območju, ga previdno izvlecite v smeri puščice.
Če se je papir zagozdil v obračalni enoti, ga previdno izvlecite v smeri puščice.
5
Preverite, ali se je papir zagozdil v prvem izhodnem območju.
Odprite drugo izhodno vodilo.
Če se je papir zagozdil, ga previdno izvlecite v smeri puščice.
Zaprite drugo izhodno vodilo.
6
Preverite, ali se je papir zagozdil v zgornjem delu fiksirne enote.
Odprite zgornje vodilo fiksirne enote.
Zagozdeni papir previdno izvlecite v smeri puščice.
Zaprite zgornje vodilo fiksirne enote.
Fiksirna enota in njena okolica se med delovanjem stroja močno segrejeta. Ko odstranjujete zastoje papirja ali preverjate notranjost stroja, se ne dotikajte fiksirne enote in njene okolice, ker to lahko povzroči opekline.
7
Preverite, ali se je papir zagozdil v spodnjem delu fiksirne enote in na območju valjčka za podajanje papirja.
Če se je papir zagozdil v spodnjem delu fiksirne enote, ga previdno izvlecite v smeri puščice.
Če se je papir zagozdil na območju valjčka za podajanje papirja, ga previdno izvlecite v smeri puščice.
Fiksirna enota in njena okolica se med delovanjem stroja močno segrejeta. Ko odstranjujete zastoje papirja ali preverjate notranjost stroja, se ne dotikajte fiksirne enote in njene okolice, ker to lahko povzroči opekline.
8
Preverite, ali se je papir zagozdil v dupleksni obračalni enoti.
Če se je papir zagozdil v zgornjem delu dupleksne obračalne enote, ga previdno izvlecite v smeri puščice.
Če se je papir zagozdil v spodnjem delu dupleksne obračalne enote, ga previdno izvlecite v smeri puščice.
Spodnji predel za desnim pokrovom stroja se med delom lahko močno segreje. Ko odstranjujete zastoje papirja ali preverjate notranjost stroja, se ne dotikajte tega predela stroja, ker to lahko povzroči opekline.
9
Preverite, ali se je papir zagozdil v dupleksni enoti.
Če se je papir zagozdil, ga previdno izvlecite v smeri puščice.
10
Preverite, ali se je papir zagozdil v podajalni enoti večnamenskega pladnja.
Če se je papir zagozdil, ga previdno izvlecite v smeri puščice.
Če ne morete odstraniti zagozdenega papirja iz spodnje strani podajalne enote večnamenskega pladnja, ga odstranite s strani večnamenskega pladnja.
11
Odprite zgornji in spodnji desni pokrov kasete za papir in preverite, ali se je v notranjosti zagozdil papir.
Odprite zgornji desni pokrov kasete za papir.
Odprite spodnji desni pokrov kasete za papir.
Odstranite zagozdeni papir in zaprite pokrova.
Pri zapiranju pokrovov pazite, da si ne priščipnete prstov in se poškodujete.
Previdno zaprite pokrova, tako da klikneta v zaprt položaj.
12
Previdno zaprite desni pokrov glavne enote, dokler se ne zaskoči.
Upoštevajte nadaljnja navodila na zaslonu za nadaljevanje nemotenega delovanja ali odstranitev dodatnih zastojev papirja.
