Encravamentos de papel na unidade principal

Verifique o local do encravamento de papel na tela e siga o procedimento abaixo para remover o papel.
Confirme antes de manusear
Feche todas as tampas abertas.
Se a bandeja de papel opcional estiver instalada, remova-a da máquina.
1
Verifique se o papel está encravado na bandeja multiuso.
Se o papel estiver encravado, puxe-o cuidadosamente na direção da seta.
2

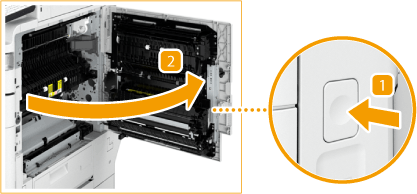

Abra a tampa direita da unidade principal.
Pressione o botão de abrir na tampa direita da unidade principal e abra a tampa direita.
3
Confira se há papel encravado na área da segunda saída ou na unidade de inversão.
Se o papel estiver encravado na área da segunda saída, puxe-o cuidadosamente na direção da seta.
Se o papel estiver encravado na unidade de inversão, puxe-o cuidadosamente na direção da seta.
4
Confira se há papel encravado na área da primeira saída.
Abra a guia da segunda saída.
Se o papel estiver encravado, puxe-o cuidadosamente na direção da seta.
Feche a guia da segunda saída.
5
Confira se há papel encravado na parte superior da unidade de fixação.
Abra a guia superior da unidade de fixação.
Puxe cuidadosamente o papel encravado na direção da seta.
Feche a guia superior da unidade de fixação.
A unidade de fixação e seus entornos dentro da máquina podem esquentar durante o uso. Ao remover papel encravado ou ao inspecionar o interior da máquina, não toque a unidade de fixação e seus entornos, pois há risco de queimadura.
6
Consulte se há papel encravado na parte inferior da unidade de fixação e na área dos rolos do alimentador.
Se o papel estiver encravado na parte inferior da unidade de fixação, puxe-o cuidadosamente na direção da seta.
Se o papel estiver encravado na área dos rolos do alimentador, puxe-o cuidadosamente na direção da seta.
A unidade de fixação e seus entornos dentro da máquina podem esquentar durante o uso. Ao remover papel encravado ou ao inspecionar o interior da máquina, não toque a unidade de fixação e seus entornos, pois há risco de queimadura.
7
Confira se há papel encravado na unidade de inversão dupla.
Se o papel estiver encravado na parte superior da unidade de inversão dupla, puxe-o cuidadosamente na direção da seta.
Se o papel estiver encravado na parte inferior da unidade de inversão dupla, puxe-o cuidadosamente na direção da seta.
A parte inferior atrás da tampa direita da máquina pode esquentar durante o uso. Ao remover papel encravado ou ao inspecionar o interior da máquina, não toque nesta área, pois há risco de queimadura.
8
Confira se há papel encravado na unidade de impressão dupla.
Se o papel estiver encravado, puxe-o cuidadosamente na direção da seta.
9
Verifique se o papel está encravado na unidade do alimentador da bandeja multiuso.
Se o papel estiver encravado, puxe-o cuidadosamente na direção da seta.
Se não conseguir remover o papel encravado da parte inferior da unidade do alimentador da bandeja multiuso, remova-o pela lateral da bandeja multiuso.
10
Abra a tampa superior direita e inferior direita da gaveta de papel e confira se há papel encravado dentro.
Abra a tampa superior direita da gaveta de papel.
Abra a tampa inferior direita da gaveta de papel.
Remova o papel encravado e feche as tampas.
Quando estiver fechando as tampas, cuidado para não prender os dedos, pois isso pode causar lesão.
Feche as tampas cuidadosamente até que encaixem com um clique na posição fechada.
11
Feche cuidadosamente a tampa direita da unidade principal até clicar.
Continue seguindo as instruções na tela para prosseguir com a operação interrompida ou continuar liberando encravamentos de papel.
85LF-023
