Duplex Color Image Reader Unit-M
Gli originali caricati nell'alimentatore vengono alimentati automaticamente uno alla volta sul vetro di lettura per la scansione. È possibile eseguire la scansione di documenti come libri, originali di grande spessore, originali in carta sottile e lucidi sul vetro di lettura della Duplex Color Image Reader Unit-M.

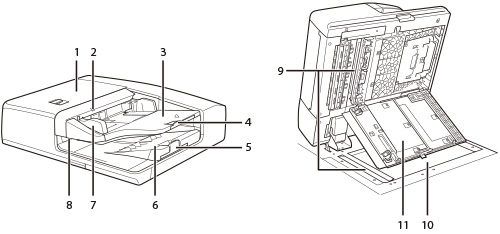

Parti e relative funzioni
1. | Coperchio dell'alimentatore Aprire questo pannello per estrarre i fogli inceppati. (Vedere "Duplex Color Image Reader Unit-M (opzionale)".) |
2. | Indicatore della presenza di originali Si illumina quando gli originali vengono posizionati nel vassoio di alimentazione originali. |
3. | Vassoio di alimentazione originali Gli originali collocati qui sono scansionati automaticamente. Inoltre, due o più pagine di originali possono essere scansionate in sequenza. (Vedere "Posizionamento degli originali".) |
4. | Vassoio di alimentazione originali ausiliario Estrarre questo vassoio quando si alimenta carta di formato grande. |
5. | Vassoio di consegna originali ausiliario Estrarre questo vassoio quando si consegna carta di formato grande. Il vassoio può essere esteso a due lunghezze diverse a seconda del formato dell'originale. |
6. | Vassoio di consegna originali Gli originali acquisiti dal vassoio di alimentazione originali vengono depositati nel vassoio di consegna originali nell'ordine in cui sono stati posizionati nell'alimentatore. |
7. | Guide scorrevoli Regolare queste guide in funzione della larghezza dell'originale. |
8. | Indicatore di consegna di originali Se si collocano originali nell'alimentatore mentre gli originali per un altro lavoro restano nel vassoio di uscita degli originali, l'indicatore lampeggia per avvisare l'utente che restano alcuni originali. |
9. | Area di scansione dell'alimentazione dei documenti Acquisisce i documenti inviati dall'alimentatore. |
10. | Vetro di lettura Utilizzare il vetro di lettura quando occorre eseguire la scansione di libri, originali di grande spessore, originali in carta sottile, lucidi ecc.(Vedere "Posizionamento degli originali".) |
11. | Pannello scansione documenti Aprire questo pannello per pulire l'area di scansione dell'alimentatore documenti. (Vedere "Manutenzione".) |
 ATTENZIONE |
Non inserire le dita negli interstizi attorno al vassoio di alimentazione degli originali, in quanto potrebbero restare intrappolate. Inoltre, fare attenzione a non lasciar cadere oggetti, come graffette, negli interstizi, in quanto si potrebbe danneggiare o rompere la macchina. |
IMPORTANTE |
Durante l'utilizzo del vetro di lettura per la copia o la scansione di originali di grande spessore, come libri o riviste, non premere con forza sull'alimentatore. Se l'area di uscita degli originali è bloccata, gli originali potrebbero essere danneggiati e la stampa potrebbe non essere eseguita correttamente. Quindi, non posizionare nessun oggetto nell'area di uscita degli originali. |
NOTA |
Se il vetro di lettura o il rullo di alimentazione originali sono sporchi, la qualità di stampa può risultare deteriorata. In questo caso, pulire il rullo di alimentazione e il vetro di lettura. (Vedere "Pulizia periodica".) |
