Paper Folding Unit-J (선택 품목 제품)

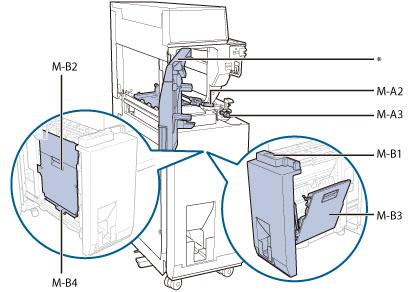

이 섹션에서는 Paper Folding Unit-J에 발생하는 용지 걸림 제거 방법에 대해 설명합니다. Paper Folding Unit-J의 위치는 다음 그림에 나와 있습니다.
참고 |
다음 그림은 용지가 걸린 위치를 나타냅니다. 이를 참고하여 걸린 용지를 제거하십시오.  *앞커버 Paper Folding Unit-J는 선택 품목 제품입니다. |
아래 설명된 절차와 함께 터치 패널 화면에 나타나는 용지 걸림 위치 및 지침에 따라 걸린 용지를 제거합니다.
1.
Paper Folding Unit-J의 앞커버를 엽니다.
2.
가이드(M-A2)를 엽니다.
3.
다이얼(M-A3)을 돌린 후 걸린 용지를 제거합니다.
4.
왼쪽 가이드(M-B2)에 걸린 용지를 제거합니다.
 | 1. 용지 접기 유니트(M-B1)를 잡아 당깁니다. |
2. 왼쪽 가이드(M-B2)를 엽니다. | |
3. 내부 가이드에서 걸린 용지를 제거합니다. | |
4. 외부 가이드에서 걸린 용지를 제거합니다. | |
5. 왼쪽 가이드(M-B2)를 닫습니다. |
 주의 |
가이드를 닫을 때 손가락이 끼지 않도록 주의하십시오. 부상의 원인이 될 수 있습니다. |
5.
오른쪽 가이드(M-B3)에 걸린 용지를 제거합니다.
 | 1. 오른쪽 가이드(M-B3)를 엽니다.가이드를 최대한 엽니다. |
2. 내부 가이드에서 걸린 용지를 제거합니다. | |
3. 외부 가이드에서 걸린 용지를 제거합니다. | |
4. 오른쪽 가이드(M-B3)를 닫습니다. |
| 주의 |
가이드를 닫을 때 손가락이 끼지 않도록 주의하십시오. 부상의 원인이 될 수 있습니다. |
6.
배출 슬롯에 걸린 용지를 제거합니다.
| 주의 |
용지 접기 유니트를 원래 위치로 되돌릴 때 손가락이 끼지 않도록 주의하십시오. 부상을 입을 수 있습니다. |
7.
가이드(M-A2) 및 앞커버를 닫습니다.
| 주의 |
가이드와 커버를 닫을 때 손가락이 끼지 않도록 주의하십시오. 부상의 원인이 될 수 있습니다. |
참고 |
걸린 용지를 제거한 후에도 용지 걸림 메시지가 표시되는 경우, 입구 가이드를 열어서 용지가 남아 있는지 확인하십시오.  |
8.
화면 지침에 따라주십시오.
참고 |
용지 걸림을 제거하는 방법에 대한 지침 화면이 용지를 제거할 때까지 반복하여 표시됩니다. |
