Saddle Finisher-AN(선택 품목) 및 하위 스테이션의 용지 걸림 제거

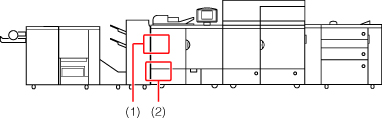

(1) Saddle Finisher-AN의 F-A2 가이드와 하위 스테이션의 C-B1 및 C-B2 가이드

아래 설명된 절차와 함께 터치 패널 화면에 나타나는 용지 걸림 위치 및 지침에 따라 걸린 용지를 제거합니다.
1.
피니셔의 앞커버를 엽니다.
2.
버튼(F-A1)을 끝까지 누릅니다.
이 절차는 Puncher Unit-BS, Puncher Unit-BT 또는 Puncher Unit-BU가 장착된 경우에만 필요합니다.
3.
가이드(F-A2)를 엽니다.
4.
정착 스테이션의 앞커버를 엽니다.
앞 커버의 오른쪽을 먼저 엽니다.
5.
가이드(C-B1)를 엽니다.
주의
가이드를 열 때 손가락이 끼지 않도록 주의하십시오. 부상의 원인이 될 수 있습니다.
6.
레버를 잡아서 가이드(C-B2)를 엽니다.
주의
가이드를 열 때 손가락이 끼지 않도록 주의하십시오. 부상의 원인이 될 수 있습니다.
7.
용지 앞 부분 가장자리가 용지 급지 반대 방향에서 보일 때까지 걸린 용지를 잡아 당기고 C-B2 가이드를 열어 확보한 공간으로 말아넣으십시오.
8.
말린 용지를 제거합니다.
9.
가이드(C-B2)를 들어 올리고 닫습니다.
주의
가이드를 닫을 때 손가락이 끼지 않도록 주의하십시오. 부상의 원인이 될 수 있습니다.
10.
가이드(C-B1)를 닫습니다.
주의
가이드를 닫을 때 손가락이 끼지 않도록 주의하십시오. 부상의 원인이 될 수 있습니다.
11.
정착 스테이션의 앞커버를 닫습니다.
앞 커버의 왼쪽을 먼저 닫습니다.
12.
피니셔의 가이드(F-A2)를 닫습니다.
주의
가이드를 닫을 때 손가락이 끼지 않도록 주의하십시오. 부상의 원인이 될 수 있습니다.
13.
피니셔의 전면 커버를 닫으십시오.
주의
커버를 닫을 때 손가락이 끼지 않도록 주의하십시오. 부상의 원인이 될 수 있습니다.
14.
터치 패널 화면의 지시를 따릅니다.
참고
공간이 부족하여 용지를 잡아 당길 수 없는 경우 C-B2 가이드를 위로 들어올리고 잡아 당기십시오. C-B2 가이드를 위로 올리면 가이드 잠금이 해제되며 손이 끼일 수 있습니다. 지침을 따르는 동안 들어올린 가이드를 손으로 받치십시오.
말린 용지를 제거하기 어려운 경우 기본 정착 유니트와 함께 잡아 당겨서 빼내십시오.

(2) 중철 피니셔-AN의 F-A2 가이드와 하위 스테이션의 C-C1 및 C-C2 가이드

참고
이 위치의 용지 걸림은 리버스 유니트를 통해 두꺼운 용지를 공급하는 경우에만 발생합니다.
아래 설명된 절차와 함께 터치 패널 화면에 나타나는 용지 걸림 위치 및 지침에 따라 걸린 용지를 제거합니다.
1.
피니셔의 앞커버를 엽니다.
2.
버튼(F-A1)을 끝까지 누릅니다.
이 절차는 Puncher Unit-BS, Puncher Unit-BT 또는 Puncher Unit-BU가 장착된 경우에만 필요합니다.
3.
가이드(F-A2)를 엽니다.
4.
정착 스테이션의 앞커버를 엽니다.
앞 커버의 오른쪽을 먼저 엽니다.
5.
가이드(C-C1)를 잡고 엽니다.
주의
가이드를 열 때 손가락이 끼지 않도록 주의하십시오. 부상의 원인이 될 수 있습니다.
6.
가이드(C-C2)를 엽니다.
7.
용지 앞 부분 가장자리가 보일 때까지 걸린 용지를 아래쪽으로 잡아 당기고 위로 접으십시오.
8.
접힌 용지를 제거합니다.
9.
가이드(C-C2)를 닫습니다.
10.
가이드(C-C1)를 닫습니다.
11.
정착 스테이션의 앞커버를 닫습니다.
앞 커버의 왼쪽을 먼저 닫습니다.
12.
피니셔의 가이드(F-A2)를 닫습니다.
주의
가이드를 닫을 때 손가락이 끼지 않도록 주의하십시오. 부상의 원인이 될 수 있습니다.
13.
피니셔의 전면 커버를 닫으십시오.
주의
커버를 닫을 때 손가락이 끼지 않도록 주의하십시오. 부상의 원인이 될 수 있습니다.
14.
터치 패널 화면의 지시를 따릅니다.
6W3C-0S3
