Staple Finisher-X/Booklet Finisher-X/Puncher Unit-BG/Puncher Unit-BH/Inner Booklet Trimmer-A

85J2-03C
Installando lo "Staple Finisher-X" o il "Booklet Finisher-X" è possibile utilizzare le seguenti funzioni di finitura.
Fascicolazione
Le stampe vengono fascicolate in serie disposte nell'ordine di pagina del documento.
　
Raggruppamento
Tutte le stampe della stessa pagina dell'originale vengono raggruppate in serie.
　
Sfalsamento
Ogni gruppo di stampa viene spostato in strati alternati.
　
Pinzatura + fascicolazione
Le stampe vengono fascicolate in serie disposte secondo il numero di pagina e pinzate (nell'angolo/doppia). È possibile piegare e pinzare le stampe usando "Booklet Finisher-X".
　
Pinzatura + raggruppamento
Tutte le stampe della stessa pagina originale vengono raggruppate in serie e pinzate (nell'angolo/doppia).
　
Piegatura a sella (solo Booklet Finisher-X)
Le stampe vengono piegate a metà.
SUGGERIMENTI
Se si installa "Puncher Unit-BG" o "Puncher Unit-BH" in "Staple Finisher-X" o "Booklet Finisher-X," è possibile praticare fori nelle stampe.
Se si installa il "Inner Booklet Trimmer-A" nel "Booklet Finisher-X," è possibile tagliare la carta in uscita rilegata per allineare il bordo della carta.
Se si installa il "Multi Function Professional Puncher-B" nel "Booklet Finisher-X", è possibile eseguire diversi tipi di fori. Per maggiori informazioni sul "Multi Function Professional Puncher-B," vedere il manuale di istruzioni del "Multi Function Professional Puncher-B."

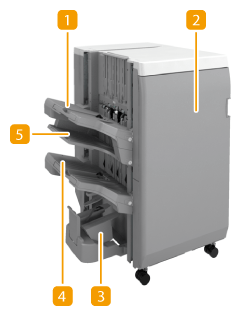

Parti esterne


Booklet Finisher-X
Staple Finisher-X

Vassoio di consegna A

Le stampe escono in questo vassoio. È possibile specificare funzioni per le quali viene utilizzato il vassoio configurando <Impostazioni vassoio di consegna>. <Impostazioni vassoio di consegna>

Pannello anteriore

Aprire per rimuovere la carta inceppata, rimuovere un inceppamento di punti nell'unità di pinzatura e nell'unità di pinzatura a sella o sostituire la cartuccia dei punti. Se è installata la "Puncher Unit-BG" o la "Puncher Unit-BH", aprire per gettare i residui di foratura.

Vassoio opuscoli (solo Booklet Finisher-X)

Le stampe che vengono pinzate a sella escono in questo vassoio.

Vassoio di consegna C

Le stampe escono in questo vassoio. È possibile specificare funzioni per le quali viene utilizzato il vassoio configurando <Impostazioni vassoio di consegna>. <Impostazioni vassoio di consegna>

Vassoio di consegna B

Le stampe escono in questo vassoio. È possibile specificare funzioni per le quali viene utilizzato il vassoio configurando <Impostazioni vassoio di consegna>. <Impostazioni vassoio di consegna>

Parti interne


Booklet Finisher-X
Staple Finisher-X

Vassoio scarto pinzatura

Estrarre per scaricare gli scarti dei punti. Eliminazione degli scarti di pinzatura (Staple Finisher-X/Booklet Finisher-X)

Vassoio scarti di perforazione (Puncher Unit-BG, Puncher Unit-BH)

Estrarre per gettare gli scarti di perforazione. Eliminazione degli scarti di perforazione (Staple Finisher-X/Booklet Finisher-X)

Unità di pinzatura centrale (solo Booklet Finisher-X)

Estrarre per rimuovere la carta inceppata, rimuovere un inceppamento di punti nell'unità di pinzatura a sella o sostituire la cartuccia di punti.

Vassoio scarti dei ritagli (solo Inner Booklet Trimmer-A, Booklet Finisher-X)

Estrarre per eliminano gli scarti di ritaglio (ritagli). Eliminazione degli scarti di ritaglio (Inner Booklet Trimmer-A)
Selezione della posizione di pinzatura
Praticare fori
NOTA
Per informazioni sui formati della carta utilizzabili per la pinzatura, la pinzatura a sella, la foratura e la piegatura a sella, vedere Staple Finisher-X/Booklet Finisher-X.
Per sostituire la cartuccia dei punti dell'unità di pinzatura o dell'unità di puntatura a sella, vedere Caricamento dei punti.
Per i metodi di rimozione di un inceppamento di carta o di punti, vedere Cancellazione degli inceppamenti di carta e Cancellazione degli inceppamenti di punti.
A seconda del tipo di carta, potrebbe essere impossibile rilegare il numero massimo di fogli. In questo caso, cambiare il tipo di carta o ridurre il numero di fogli da rilegare.
Fascicolazione e raggruppamento
Se si seleziona <Sfalsamento> congiuntamente alla funzione fascicolazione o raggruppamento, ogni gruppo di stampa è spostato.
I vassoi di uscita si abbassano con l'accumularsi della carta in uscita. Una volta che il vassoio di uscita ha raggiunto la capienza massima, le stampe successive vengono automaticamente smistate al successivo vassoio disponibile. Quando tutti i vassoi hanno raggiunto la capienza massima, la stampa si interrompe. Rimuovere tutta la carta in uscita dai vassoi per riprendere la stampa.
Pinzatrici
Quando si usa la modalità pinzatrice, non rimuovere la carta dal vassoio di uscita durante il lavoro. Rimuovere la carta una volta completato il lavoro.
Se compare il messaggio <Caricare i punti nell'unità di pinzatura.>, sono stati usati quasi tutti i punti. Per procedere, sostituire la cartuccia dei punti.
Se un vassoio raggiunge la posizione più bassa possibile, la stampa si interrompe temporaneamente. Rimuovere tutta la carta in uscita dal vassoio per riprendere la stampa.
Pinzatura a sella
La precisione delle pieghe può variare, a seconda del tipo di carta e del numero di fogli.
