Inceppamenti carta nella Document Insertion Unit-N

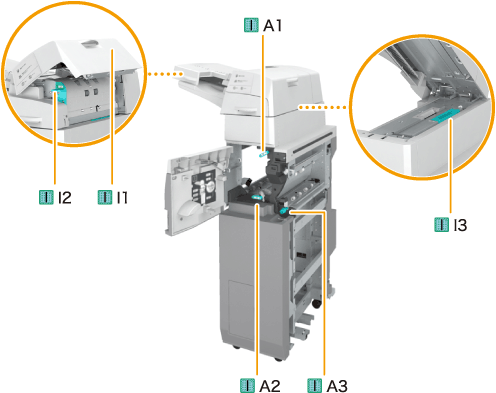

Controllare la posizione dell'inceppamento di carta sul pannello digitale e seguire la procedura descritta in questa sezione per rimuoverlo. Le posizioni degli inceppamenti di carta vengono indicate mediante numeri come I-I1 o I-A1, che vengono riportati nell'illustrazione seguente. La Document Insertion Unit-N è opzionale. Apparecchiature opzionali
IMPORTANTE |
Parte della Document Insertion Unit-N può interferire con il finisher durante la rimozione degli inceppamenti. Sollevare la document insertion unit prima di rimuovere gli inceppamenti dal finisher. |
NOTA |
Verifica prima della gestioneChiudere qualsiasi coperchio aperto. |
1
Rimuovere la carta non inceppata dalla document insertion unit.
2
Verificare la presenza di carta inceppata nel coperchio superiore (I-I1) della document insertion unit.
 | Aprire il coperchio superiore (I-I1) della document insertion unit. |
 | Se è presente carta inceppata, estrarla delicatamente nella direzione della freccia.  |
3
Verificare la presenza di carta inceppata nella guida (I-I2).
| Aprire la guida (I-I2). |
| Se è presente carta inceppata, estrarla delicatamente nella direzione della freccia.  |
4
Chiudere la guida (I-I2) e il coperchio superiore (I-I1).
5

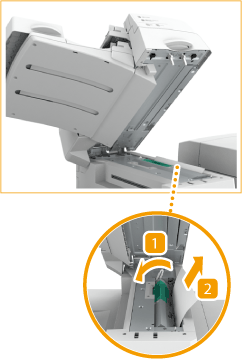

Mentre si preme la leva della maniglia, aprire la document insertion unit.
6
Verificare la presenza di carta inceppata nella guida (I-I3).
| Aprire la guida (I-I3). |
| Se è presente carta inceppata, estrarla delicatamente nella direzione della freccia.  |
7
Chiudere la guida (I-I3) e la document insertion unit.
8
Aprire il pannello anteriore della document insertion unit.
9
Aprire la guida (I-A1).
10
Verificare la presenza di carta inceppata nella guida (I-A1).
| Se è presente carta inceppata, estrarla delicatamente nella direzione della freccia.  |
| Chiudere la guida (I-A1). |
11
Aprire la guida (I-A2).
12
Ruotare la manopola (I-A3) e verificare l'eventuale presenza di carta inceppata.
| Ruotare la manopola (I-A3). |
| Se è presente carta inceppata, estrarla delicatamente nella direzione della freccia.  |
13
Chiudere la guida (I-A2) e il pannello anteriore.
14
Sostituire la carta nella document insertion unit.
Continuare a seguire le istruzioni sullo schermo per riprendere l'operazione interrotta o continuare con l'eliminazione dell'inceppamento della carta.
NOTA:
Se viene visualizzato ripetutamente il messaggio di inceppamento della carta, aprire la guida d'entrata ubicata al di sopra della manopola (I-A3) all'interno del pannello anteriore per controllare se rimanga o meno carta.
