Inceppamenti carta nella Paper Folding Unit-J

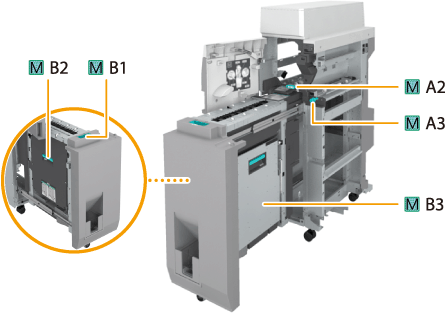

Controllare la posizione dell'inceppamento di carta sul pannello digitale e seguire la procedura descritta in questa sezione per rimuoverlo. Le posizioni degli inceppamenti di carta vengono indicate mediante numeri come M-A2 o M-B2, che vengono riportati nell'illustrazione seguente. La Paper Folding Unit-J è opzionale. Apparecchiature opzionali
|
Verifica prima della gestioneChiudere qualsiasi coperchio aperto. |
1
Aprire il coperchio anteriore.
2
Aprire la guida (M-A2).
3
Se è presente carta inceppata, estrarla delicatamente nella direzione della freccia.
4
Ruotare la manopola (M-A3) e verificare l'eventuale presenza di carta inceppata.
 | Ruotare la manopola (M-A3). |
 | Se è presente carta inceppata, estrarla delicatamente nella direzione della freccia.  |
5
Verificare la presenza di carta inceppata nella guida di sinistra (M-B2).
| Estrarre l'unità di piegatura della carta (M-B1). |
| Aprire la guida (M-B2). |
 | Se è presente carta inceppata, estrarla delicatamente nella direzione della freccia.  |
 | Chiudere la guida (M-B2). |
6
Verificare la presenza di carta inceppata nella guida di destra (M-B3).
| Aprire la guida (M-B3). Aprire la guida fino in fondo. |
| Se è presente carta inceppata, estrarla delicatamente nella direzione della freccia.  |
| Chiudere la guida (M-B3). |
7
Verificare la presenza di carta inceppata nello slot di uscita.
| Se è presente carta inceppata, estrarla delicatamente nella direzione della freccia.  |
| Riportare l'unità di piegatura (M-B1) nella posizione originale. |
8
Chiudere la guida (M-A2) e il pannello anteriore.
Continuare a seguire le istruzioni sullo schermo per riprendere l'operazione interrotta o continuare con l'eliminazione dell'inceppamento della carta.
NOTA:
Se viene visualizzato ripetutamente il messaggio di inceppamento della carta, aprire la guida d'entrata ubicata al di sopra della manopola (M-A3) all'interno del pannello anteriore per controllare se rimanga o meno carta.
