Staple Finisher-W PRO/Booklet Finisher-W PRO/Puncher Unit-BS/Puncher Unit-BT (somente para a máquina 230 V)/Booklet Trimmer-F

Instalar "Staple Finisher-W PRO" ou "Booklet Finisher-W PRO" possibilita usar as seguintes funções de acabamento.
Agrupar
As impressões são agrupadas em conjuntos na ordem das páginas do documento.
　
Agrupar
Todas as impressões da mesma página do original são agrupadas em conjuntos.
　
Offset
Cada impressão é deslocada em camadas alternadas.
　
Grampear + agrupar
As impressões são agrupadas em conjuntos organizados pela ordem da página e grampeadas (canto/duplo). Você pode dobrar e grampear as impressões usando "Booklet Finisher-W PRO".
　
Grampear + agrupar
Todas as impressões da mesma página do original são agrupadas em conjuntos e grampeadas (canto/duplo).

Lombada dobrada (Booklet Finisher-W PRO apenas)
As impressões são dobradas em metade do seu tamanho.
DICAS
Se instalar o "Puncher Unit-BS" ou "Puncher Unit-BT" (somente para a máquina 230 V) no "Staple Finisher-W PRO" ou "Booklet Finisher-W PRO", é possível fazer os furos em suas impressões.
Se instalar o "Booklet Trimmer-F" em "Booklet Finisher-W PRO", você poderá cortar papel de impressão dobrado para alinhar o canto do papel. Para informações detalhadas, consulte o manual do usuário "Booklet Trimmer-F".
Se instalar o "Multi Function Professional Puncher-B" no "Booklet Finisher-W PRO", é possível fazer vários tipos de furos. Para mais informações sobre o "Multi Function Professional Puncher-B", consulte o manual de instruções de "Multi Function Professional Puncher-B".

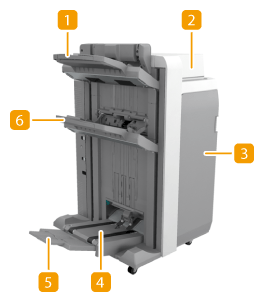

Visão externa


Booklet Finisher-W PRO
Staple Finisher-W PRO

Bandeja de saída A

As impressões saem nesta bandeja. Você pode especificar as funções para as quais a bandeja é utilizada configurando <Output Tray Settings>. <Output Tray Settings>

Tampa superior

Abra para remover papel encravado.

Tampa frontal

Abra para remover o papel encravado, limpar um encravamento de grampos na unidade grampeadora e na unidade grampeadora de lombada ou substituir um cartucho de grampos. Se "Puncher Unit-BS" ou "Puncher Unit-BT" (somente para a máquina 230 V) estiver instalado, abra para descartar os resíduos de perfuração.

Bandeja de livreto (somente Booklet Finisher-W PRO)

As impressões com lombada grampeada saem nesta bandeja.

Bandeja de livreto auxiliar (somente Booklet Finisher-W PRO)

Ajuste o papel que sairá na bandeja de livreto.

Bandeja de saída B

As impressões saem nesta bandeja. Você pode especificar as funções para as quais a bandeja é utilizada configurando <Output Tray Settings>. <Output Tray Settings>
NOTA
As bandejas de saída A e B alinham o papel de saída com suas duas guias de alinhamento. Você pode ajustar a posição dessas guias. Para mais informações, <Adjust Action> <Finisher Tray A Alignment Adjustment> (Série 8700 somente)/<Finisher Tray B Alignment Adjustment> (Série 8700 somente).

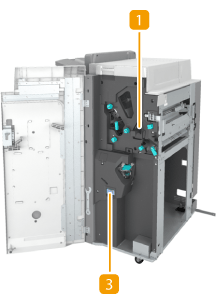

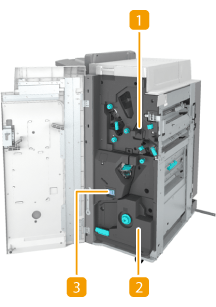

Visão interna


Booklet Finisher-W PRO
Staple Finisher-W PRO

Bandeja de resíduos de perfuração (Puncher Unit-BS, Puncher Unit-BT (somente para a máquina 230 V))

Puxe para descartar os resíduos de perfuração. Esvaziando os resíduos de perfuração (Staple Finisher-W PRO/Booklet Finisher-W PRO)

Unidade grampeadora de lombada (somente Booklet Finisher-W PRO)

Abra para remover papel encravado ou remover grampos encravados na unidade grampeadora de lombada ou para substituir o cartucho de grampos.

Bandeja de resíduos de grampo

Puxe para descartar os resíduos de grampo. Descartando os resíduos de grampeamento (Staple Finisher-W PRO/Booklet Finisher-W PRO)
Selecionando a posição do grampo
Fazer furos de perfuração
NOTA
Para informações sobre os tamanhos de papel que podem ser usados para grampear, grampear lombada, perfurar e dobrar lombada, consulte Staple Finisher-W PRO/Booklet Finisher-W PRO.
Para substituir o cartucho de grampos da unidade grampeadora ou da unidade grampeadora de lombada, consulte Carregando grampos.
Para saber como limpar papel ou grampos encravados, consulte Limpando encravamentos de papel e Limpando encravamentos de grampos.
O número máximo de folhas encadernáveis poderá ser inviável, dependendo do tipo de papel. Nesse caso, altere o tipo de papel ou reduza o número de folhas para encadernar.
Agrupar e não agrupar
Se você selecionar <Offset> em conjunto com a função agrupar ou não agrupar, cada grupo de impressão será alterado.
As bandejas de saída descem na medida em que as pilhas de papel se acumulam. Quando a bandeja de saída atinge seu limite de empilhamento, as impressões subsequentes são automaticamente enviadas à próxima bandeja disponível. Se todas as bandejas disponíveis tiverem atingido seus limites de empilhamento, a impressão será interrompida. Remova todo o papel de saída das bandejas para retomar a impressão.
Grampeadores
Ao utilizar o modo Grampear, não remova a pilha de papel da bandeja de saída durante o processo. Remova a pilha de papel quando o processo estiver concluído.
Se a mensagem <Load staples into the stapler unit.> aparecer, significa que quase todos os grampos foram usados. Para continuar, substitua o cartucho de grampos.
Se a bandeja atingir o limite de sua posição mais baixa, a impressão será temporariamente interrompida. Remova todo o papel de saída da bandeja para retomar a impressão.
Grampeamento de lombada
A precisão das dobras poderá variar dependendo do tipo de papel e do número de folhas.
