Papierstau innerhalb der Haupteinheit

Prüfen Sie die Papierstauposition auf dem Bildschirm, und befolgen Sie das Verfahren zum Entfernen des Papiers.
Zu überprüfen vor der Inbetriebnahme
Die Abdeckung lässt sich nicht öffnen, während die Anzeige leuchtet. Befolgen Sie die Anweisungen auf dem Bildschirm.
Schließen Sie die offene Abdeckung.
1
Öffnen Sie die vordere Abdeckung der Haupteinheit, und drehen Sie das Rad.
Öffnen Sie die vordere Abdeckung der Haupteinheit.
Drehen Sie den grünen Knopf () 15 Mal gegen den Uhrzeigersinn (ca. 4 Umdrehungen).
2

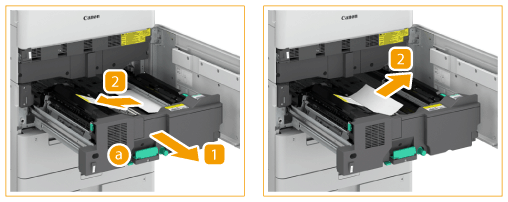

Prüfen Sie, ob sich Papier in der Fixiertransporteinheit gestaut hat.
Greifen Sie den grünen Hebel (), und ziehen Sie die Fixiertransporteinheit heraus.
Die Fixiereinheit und ihre Umgebung sind hohen Temperaturen ausgesetzt. Achten Sie beim Entfernen von gestautem Papier darauf, dass Sie in diesem Bereich nichts berühren.
Wenn Papier gestaut ist, ziehen Sie es vorsichtig in Pfeilrichtung heraus.
3
Prüfen Sie, ob sich Papier in der Kantenführung gestaut hat.
Öffnen Sie die Kantenführung ( ).
Wenn Papier gestaut ist, ziehen Sie es bei geöffneter Kantenführung vorsichtig in Pfeilrichtung heraus.
Schließen Sie die Kantenführung.
4
Prüfen Sie, ob sich Papier in der internen Ausgabeeinheit gestaut hat.
Öffnen Sie die interne Ausgabeeinheit ().
Öffnen Sie die innere Ausgabeführung ().
Wenn Papier gestaut ist, ziehen Sie es bei geöffneter innerer Ausgabeführung vorsichtig in Pfeilrichtung heraus.
Die innere Ausgabeführung und ihre Umgebung sind hohen Temperaturen ausgesetzt. Achten Sie beim Entfernen von gestautem Papier darauf, dass Sie in diesem Bereich nichts berühren.
Bringen Sie die interne Ausgabeeinheit in ihre ursprüngliche Position zurück.
5
Prüfen Sie, ob sich Papier in der Duplexführung gestaut hat.
Halten Sie die grüne Lasche (), und öffnen Sie die Duplexführung.
Wenn Papier gestaut ist, ziehen Sie es vorsichtig in Pfeilrichtung heraus.
Schließen Sie die Duplexführung.
6
Bringen Sie die Fixiertransporteinheit in die ursprüngliche Position zurück.
7
Schließen Sie vorsichtig die vordere Abdeckung der Haupteinheit, bis sie klickt.
Befolgen Sie die Anweisungen auf dem Bildschirm, um mit dem unterbrochenen Vorgang fortzufahren oder weitere Papierstaus zu beseitigen.
85K1-023
