Zachycení papíru v Document Insertion Unit-N

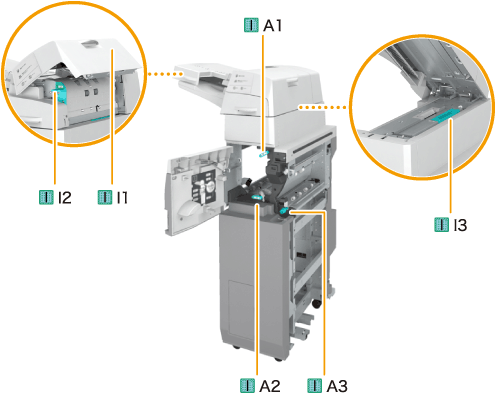

Zjistěte místo zachycení papíru na displeji dotekového panelu a zachycený papír odstraňte podle postupu popsaného v této části. Místa zachycení papíru jsou označena čísly, jako např. I-I1 nebo I-A1, jak je uvedeno na ilustraci níže. Document Insertion Unit-N je volitelný doplněk. Volitelná zařízení
|
DŮLEŽITÉ
|
|
Část doplňku Document Insertion Unit-N může při odstraňování papíru zachyceného ve finišeru zčásti překážet. Jednotku vkládání dokumentů nejprve nadzdvihněte a teprve poté začněte odstraňovat papír zachycený ve finišeru.
|
|
POZNÁMKA
|
Co zkontrolovat před zahájenímZavřete otevřené kryty.
|
1
Odeberte nezachycený papír z jednotky vkládání dokumentů.
2
Zkontrolujte, zda se papír nezachytil v horním krytu (I-I1) jednotky vkládání dokumentů.
|
Otevřete horní kryt (I-I1) jednotky vkládání dokumentů.
|
|
Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
|
3
Zkontrolujte, zda se papír zachytil ve vodítku (I-I2).
|
|
Odklopte vodítko (I-I2).
|
|
|
Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
|
4
Přiklopte vodítko (I-I2) a zavřete horní kryt (I-I1).
5
Tiskněte na páčku a odklopte jednotku vkládání dokumentů.
6

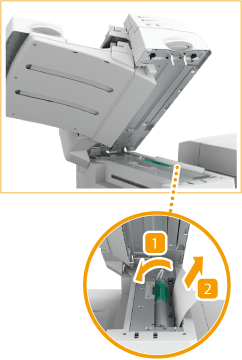

Zkontrolujte, zda se papír nezachytil ve vodítku (I3).
|
|
Odklopte vodítko (I-I3).
|
|
|
Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
|
7
Přiklopte vodítko (I-l3) a zavřete jednotku vkládání dokumentů.
8
Otevřete přední kryt jednotky vkládání dokumentů.
9
Odklopte vodítko (I-A1).
10
Zkontrolujte, zda se papír zachytil ve vodítku (I-A1).
|
|
Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
|
|
|
Přiklopte vodítko (I-A1).
|
11
Odklopte vodítko (I-A2).
12
Otočte kolečko (I-A3) a zkontrolujte, zda se papír zachytil.
|
|
Otočte kolečkem (I-A3).
|
|
|
Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
|
13
Přiklopte vodítko (I-A2) a zavřete přední kryt.
14
Papír znovu uložte do jednotky vkládání dokumentů.
Podle pokynů na obrazovce pokračujte v přerušené operaci nebo v odstraňování zachyceného papíru.
POZNÁMKA:
Jestliže se hlášení o zachycení papíru zobrazuje opakovaně, odklopte zaváděcí vodítko nad kolečkem (I-A3) ve vnitřní části pod předním krytem a zkontrolujte, zda tam nezůstal papír.
