Zachycení papíru v Paper Folding Unit-J

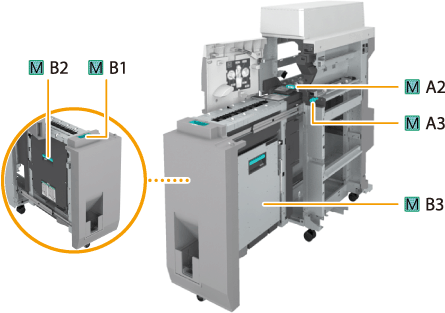

Zjistěte místo zachycení papíru na displeji dotekového panelu a zachycený papír odstraňte podle postupu popsaného v této části. Místa zachycení papíru jsou označena čísly, např. M-A2 nebo M-B2, jak je uvedeno na ilustraci níže. Paper Folding Unit-J je volitelný doplněk. Volitelná zařízení
|
|
Co zkontrolovat před zahájenímZavřete otevřené kryty.
|
1
Otevřete přední kryt.
/b_T02445.gif)
2
Odklopte vodítko (M-A2).
/b_T02446.gif)
3
Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
/b_T02447.gif)
4
Otočte kolečko (M-A3) a zkontrolujte, zda se papír zachytil.
|
Otočte kolečkem (M-A3).
|
|
Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
/b_T02448.gif)
|
5
Zkontrolujte, zda se papír zachytil ve vodítku (M-B2).
|
|
Vytáhněte jednotku skládání papíru (M-B1).
|
|
|
Odklopte vodítko (M-B2).
|
|
Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
|
|
Přiklopte vodítko (M-B2).
|
6
Zkontrolujte, zda se papír zachytil v pravém vodítku (M-B3).
|
|
Odklopte vodítko (M-B3).
Odklopte vodítko až do krajní polohy.
|
|
|
Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
|
|
|
Přiklopte vodítko (M-B3).
|
7
Zkontrolujte, zda se papír nezachytil ve výstupním otvoru.
|
|
Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
|
|
|
Uveďte jednotku skládání dokumentů (M-B1) do původní polohy.
|
8
Přiklopte vodítko (M-A2) a zavřete přední kryt.
Podle pokynů na obrazovce pokračujte v přerušené operaci nebo v odstraňování zachyceného papíru.
POZNÁMKA:
Jestliže se hlášení o zachycení papíru zobrazuje opakovaně, odklopte zaváděcí vodítko nad kolečkem (M-A3) ve vnitřní části pod předním krytem a zkontrolujte, zda tam nezůstal papír.
