Zachycení papíru v Staple Finisher-X

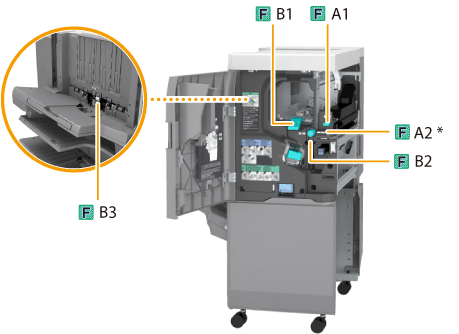

Zjistěte místo zachycení papíru na displeji dotekového panelu a zachycený papír odstraňte. Místa zachycení papíru jsou označena čísly, např. F-A1 nebo F-B1, jak je uvedeno na ilustraci níže. Staple Finisher-X je volitelný doplněk. Volitelná zařízení
* Zaváděcí vodítko
|
|
Co zkontrolovat před zahájenímZavřete otevřené kryty.
|
1
Otevřete přední kryt finišeru.
2

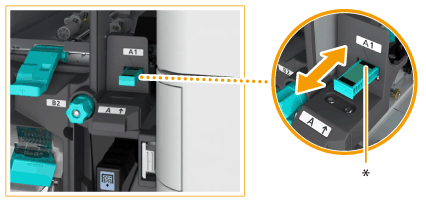

Je-li připojena Puncher Unit-BG nebo Puncher Unit-BH, posunem zarovnejte vodítko (F-A1) se značkou.
|
* Posuňte vodítko dovnitř nebo ven tak, aby nejbližší
 bylo zarovnáno se značkou ( ). |
3
Odklopte vodítko (F-A2).
4
Zkontrolujte, zda nedošlo k zachycení papíru.
|

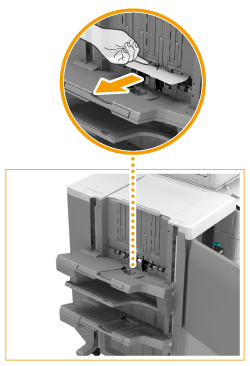

Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
|
|
Přiklopte vodítko (F-A2).
|
5
Odklopte vodítko (F-B1).
6
Zkontrolujte, zda nedošlo k zachycení papíru.
|
|
Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
|
|
|
Přiklopte vodítko (F-B1).
|
7
Otočte kolečko (F-B2) ve směru šipky.
8
Zkontrolujte, zda se papír nezachytil ve vodítku (F-B3).
|
|
Odklopte vodítko (F-B3).
|
|
|
Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
|
|
Přiklopte vodítko (F-B3).
|
9
Zavřete přední kryt finišeru.
Podle pokynů na obrazovce pokračujte v přerušené operaci nebo v odstraňování zachyceného papíru.
