Papierstoringen in de machine (Fixeertransporteenheid)

Controleer de plaats van de papierstoring op het aanraakscherm en Volg de procedure die in dit gedeelte is beschreven om de papierstoring te verhelpen.
BELANGRIJK
Wanneer het Copy Tray-R of Shift Tray-F is aangesloten, volgt u de procedure bij Papierstoringen in de Copy Tray-R/Shift Tray-F om vastgelopen papier te verwijderen.
N.B.
Controleren voor verwerking
Sluit alle deksels die open staan.
1
Open het voorpaneel van de machine.
2

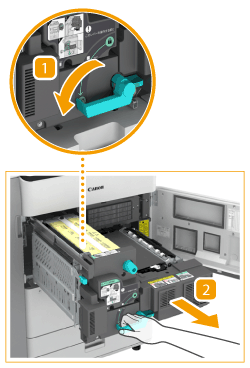

Trek de fixeertransporteenheid naar buiten.
Draai de groene hendel naar links.
Trek de fixeertransporteenheid naar buiten.
3
Controleer of er papier in de fixeereenheid vastzit.
BELANGRIJK:
Als het vastgelopen papier er niet uitkomt wanneer u er voorzichtig aan trekt, ga dan verder met de volgende stap. Trek vastgelopen papier er niet hardhandig uit, omdat er anders afgescheurde stukjes papier in de machine achterblijven en er storingen optreden.
Open de linkergeleider.
Trek voorzichtig aan het papier als dit is vastgelopen aan de rechterkant van de fixeereenheid.
Draai de knop in de richting van de pijl om het vastgelopen papier te verwijderen.
Trek het papier er links van de fixeereenheid rustig uit en verwijder het vastgelopen papier.
4
Controleer of er papier in de linkergeleider vastzit.
Als er papier is vastgelopen, trekt u dit voorzichtig naar buiten in de richting van de pijl.
Sluit de linkergeleider.
5

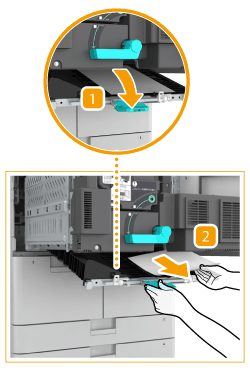

Controleer of er papier in de onderste geleider vastzit.
Druk de groene knop omlaag om de onderste geleider te openen.
Als er papier is vastgelopen, trekt u dit voorzichtig naar buiten in de richting van de pijl.
Sluit de onderste geleider.
6

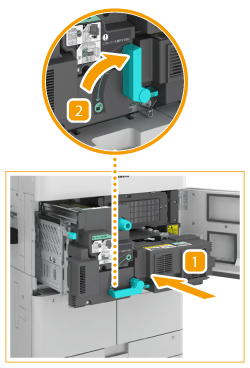

Duw de fixeertransporteenheid terug in de oorspronkelijke positie.
Duw de fixeertransporteenheid terug in de oorspronkelijke positie.
Zet de groene hendel terug in de oorspronkelijke stand.
7
Sluit de klep aan de voorzijde.
Ga door met het volgen van de instructies op het scherm om door te gaan met de onderbroken bewerking, of ga door met het oplossen van papierstoringen.
89CY-021
