Papel encravado no Copy Tray-R/Shift Tray-F
Verifique no visor do painel digital o local onde o papel encravou e remova-o. O Copy Tray-R/Shift Tray-F são opcionais. Equipamento opcional
|
|
Confirmar antes do manuseamentoFeche as tampas que estiverem abertas.
|
1
Remova o papel impresso do tabuleiro.
2
Verifique se existe papel encravado no tabuleiro.
Se existir papel encravado, puxe-o para fora cuidadosamente na direção da seta.
IMPORTANTE:
Se o papel encravado não sair ao removê-lo com cuidado, avance para o passo seguinte. Não puxe o papel encravado à força, pois podem ficar pedaços de papel rasgado dentro da máquina, o que pode avariá-la.
3
Abra a tampa da frente.
4

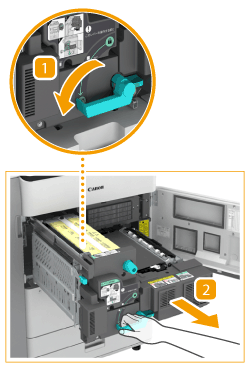

Retire a unidade de transporte de fixação.
|
Rode a alavanca verde para a esquerda.
|
|
Retire a unidade de transporte de fixação.
|
5
Verifique se existe papel encravado na unidade de fixação.
IMPORTANTE:
Se o papel encravado não sair ao removê-lo com cuidado, avance para o passo seguinte. Não puxe o papel encravado à força, pois podem ficar pedaços de papel rasgado dentro da máquina, o que pode avariá-la.
|
|
Abra a guia esquerda.
|
|
|
Se o papel estiver atolado no lado direito do conjunto de fixação, puxe-o cuidadosamente.
|
|
Gire o botão na direção da seta para remover o papel encravado.
|
|
Se o papel estiver encravado no lado esquerdo da unidade de fixação, primeiro puxe-o com cuidado e depois remova-o.
|
|
|
Tenha cuidado para não se magoar com os agrafos.
|
6
Verifique se existe papel encravado na guia esquerda.
|
|
Se existir papel encravado, puxe-o para fora cuidadosamente na direção da seta.
|
|
|
Feche a guia esquerda.
|
7

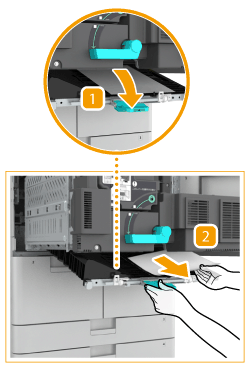

Verifique se existe papel encravado na guia inferior.
|
|
Puxe o botão verde para baixo para abrir a guia inferior.
|
|
|
Se existir papel encravado, puxe-o para fora cuidadosamente na direção da seta.
|
|
|
Feche a guia inferior.
|
8

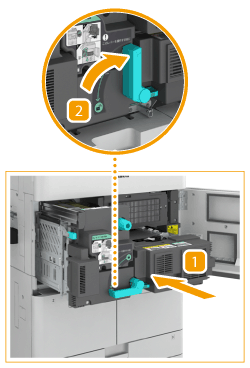

Volte a colocar a unidade de transporte de fixação na posição original.
|
|
Volte a colocar a unidade de transporte de fixação na posição original.
|
|
|
Volte a colocar a alavanca verde na posição original.
|
9
Feche a tampa da frente.
Continue a seguir as instruções no ecrã para retomar a operação interrompida ou continue a retirar papel encravado.
