Staple Finisher-Y/Booklet Finisher-Y/Buffer Pass Unit-L/2/4 Hole Puncher Unit-A/4 Hole Puncher Unit-A

Установка блока Staple Finisher-Y или Booklet Finisher-Y дает возможность воспользоваться указанными ниже функциями финишера.
Сортировка
Распечатки сортируются по комплектам в последовательном порядке страниц в оригинале.

Группировка
Все распечатки каждой страницы оригинала группируются в комплекты.

Сортировка со смещением
Каждая группа распечаток сдвигается назад или вперед.

Сшивание + сортировка
Распечатки сортируются по комплектам в последовательном порядке и сшиваются (в углу или в двух местах). Для выполнения центральной прошивки и вывода отпечатков можно использовать «Booklet Finisher-Y».

Сшивание + группировка
Все распечатки каждой страницы оригинала группируются в комплекты и сшиваются (в углу или в двух местах).

Без скрепок
Распечатки сшиваются путем сгибания листов без использования скрепок. Чтобы отсоединить лист бумаги, нажмите пальцами на место отгиба. Такой способ временного сшивания бумаги позволяет сэкономить скобы.
Сведения о форматах бумаги, для которых можно применять сшивание без скрепок, см. в разделе Staple Finisher-Y/Booklet Finisher-Y.
Сведения о функциях и бумаге, которые нельзя использовать с функцией сшивания без скрепок, см. в разделе «Restrictions on Combinations of Copy Functions (Ограничения по комбинациям функций копирования)» или «Бумага, недоступная для конечной обработки». Следующее недоступно в зависимости от позиции сшивания.
Бумага, недоступная для двусторонней печати
Бумага различных форматов
В зависимости от характера использования таких документов и типа бумаги листы на месте сгиба могут отходить друг от друга.
Сшивание вручную
Распечатки можно сшивать вручную путем вставки отпечатанной бумаги в прорезь. Например, можно удалить скрепки, с помощью которых прошит оригинал, затем скопировать или отсканировать оригинал, после чего снова прошить его.
Сгиб по центру (только Booklet Finisher-Y)
Распечатки сгибаются пополам. За одну операцию можно согнуть до трех листов бумаги.
СОВЕТЫ
Если в «2/4 Hole Puncher Unit-A» или «4 Hole Puncher Unit-A» установлено устройство «Staple Finisher-Y» или «Booklet Finisher-Y», можно выполнять перфорацию отпечатков.

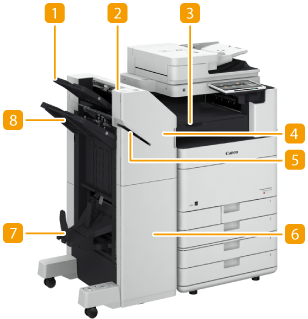

Вид снаружи

Booklet Finisher-Y
Staple Finisher-Y

Лоток A

В этот лоток выводятся распечатки. В разделе <Параметры выводного лотка> можно указать функции, для которых следует использовать этот лоток. <Output Tray Settings>

Кнопка сшивания

Нажмите эту кнопку, если отпечатки требуется сшить вручную (функция «Сшивание вручную»). Бумагу также можно сшить, не нажимая эту кнопку. Можно указать время сшивания отпечатков после вставки листа бумаги. <Настр. действия> <Время до начала сшивания в режиме Сшивание>

Buffer Pass Unit-L

Откройте эту крышку для удаления замятой бумаги.

Передняя крышка (верхняя)

Откройте эту крышку для удаления замятой бумаги, удаления застрявших скрепок из скоросшивателя и блока прошивки или для замены картриджа со скрепками. Если установлен блок 2/4 Hole Puncher Unit-A или 4 Hole Puncher Unit-A, откройте эту крышку для удаления отходов перфорации.

Прорезь

Служит для вставки листов для сшивания бумаги вручную. Можно указать время сшивания отпечатков после вставки листа бумаги.

Передняя крышка (нижняя) (только Booklet Finisher-Y)

Откройте эту крышку для удаления замятой бумаги, удаления застрявших скрепок или для замены картриджа со скрепками блока центральной прошивки.

Лоток для буклетов (только Booklet Finisher-Y)

На этот лоток выводятся распечатки с центральной прошивкой.

Лоток B

В этот лоток выводятся распечатки. В разделе <Параметры выводного лотка> можно указать функции, для которых следует использовать этот лоток. <Output Tray Settings>

Внутреннее устройство аппарата

Booklet Finisher-Y
Staple Finisher-Y

Блок центральной прошивки (только Booklet Finisher-Y)

Выдвиньте его для удаления замятой бумаги, удаления застрявших скрепок из блока прошивки или для замены картриджа со скрепками.

Лоток для отходов перфорации (2/4 Hole Puncher Unit-A/4 Hole Puncher Unit-A)

Выдвиньте лоток для удаления отходов перфорации. Удаление отходов перфорации (дополнительно)
Выбор позиции сшивания
Сшивание вручную
Выполнение перфорации отверстий
Дополнительные сведения о форматах бумаги, которые можно использовать для функций «Сшивание», «Центральная прошивка», «Перфорация отверстий» и «Сгиб по центру», см. в разделе Staple Finisher-Y/Booklet Finisher-Y.
Сведения о замене картриджа блока степлера или блока прошивки см. в разделе Загрузка скрепок (дополнительно).
Сведения об удалении замятой бумаги или застрявших скрепок см. в разделах Устранение замятия бумаги и Удаление застрявших скрепок (дополнительно).
В зависимости от типа бумаги максимальное количество сшиваемых листов может быть меньше. В этом случае измените тип бумаги или уменьшите количество листов для сшивания.
Сортировка и группировка
Если выбрать <Смещение> в сочетании с функцией сортировки или группировки, каждая группа распечаток будет смещаться.
Если для выводного лотка достигнуто предельное значение высоты пачки, последующие распечатки автоматически выводятся в другой доступный лоток. Если бумага во всех лотках достигла ограничительных отметок, печать останавливается. Для возобновления печати уберите из лотков всю выведенную бумагу.
Степлер
При использовании режима Сшивание не убирайте пачку бумаги из выводного лотка во время выполнения задания. Уберите пачку бумаги после завершения задания.
Если отображается сообщение <Загрузите скрепки в блок сшивания.>, это означает, что использованы почти все скрепки. Для продолжения работы замените картридж для скрепок.
Если в лотке достигнут предел высоты стопки, печать временно приостанавливается. Для возобновления печати уберите из лотка всю выведенную бумагу.
Центральная прошивка
Точность фальцовки может изменяться в зависимости от типа и количества бумаги.
