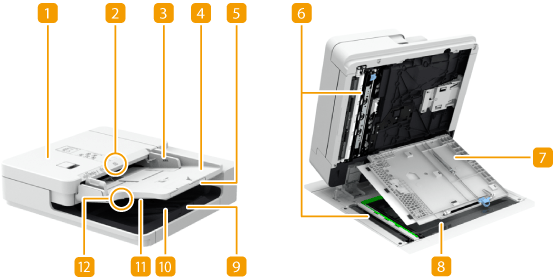

Устройство подачи

Крышка устройства подачи

Откройте эту крышку, когда требуется удалить замятый в устройстве подачи оригинал. Замятие бумаги в устройстве подачи

Индикатор установки оригинала

Горит при помещении оригиналов в лоток подачи оригиналов.

Скользящие направляющие

Отрегулируйте эти направляющие по ширине оригинала.

Лоток подачи оригиналов

Помещенные сюда документы автоматически подаются в устройство подачи. Если загружены два и более листов, документы сканируются последовательно. Размещение оригиналов

Удлинитель лотка для подачи оригиналов

Выдвигайте этот удлинитель лотка при подаче оригиналов большого формата.

Область сканирования устройства подачи документов

Здесь сканируются документы, помещенные в устройство подачи.

Крышка области сканирования устройства подачи документов

Открывайте эту крышку для очистки области сканирования документов. Техническое обслуживание основного блока

Стекло экспонирования

Используйте стекло экспонирования для сканирования книг, объемных документов и других оригиналов, которые не помещаются в устройство подачи. Размещение оригиналов

Удлинитель выходного лотка для оригиналов

Выдвигайте это удлинитель лотка при сканировании оригиналов большого формата, чтобы они не свисали с края устройства подачи. В зависимости от размера оригинала можно выдвинуть две секции удлинителя.

Лоток для вывода оригиналов

Сюда помещаются отсканированные оригиналы.

Ограничитель оригиналов

Прижимает оригиналы для их аккуратного вывода.

Индикатор вывода оригиналов

Если вы поместите оригиналы в устройство подачи в то время, когда оригиналы другого задания еще находятся в выходном лотке для оригиналов, индикатор мигает для оповещения об остающихся оригиналах.
Если на стекле экспонирования расположен толстый оригинал, например книга или журнал, не нажимайте с силой на устройство подачи.
Не помещайте посторонние предметы в область вывода оригиналов. Это может повредить оригиналы.
Для получения оптимальных результатов печати периодически очищайте устройство подачи и стекло экспонирования. Регулярная чистка
