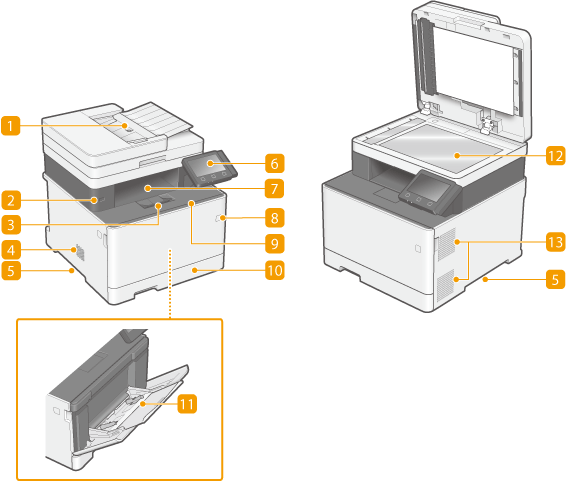

Sprednja stran

Podajalnik

Pri optičnem branju samodejno podaja izvirnike v napravo. Če sta v podajalnik naložena dva ali več listov papirja, lahko izvirnike optično preberete neprekinjeno. Podajalnik

Vrata USB (za priključitev naprave USB)

Na ta vrata priključite pomnilniško napravo USB ali tipkovnico USB drugega proizvajalca. Če priključite pomnilniško napravo USB, lahko natisnete podatke iz pomnilniške naprave ali shranite optično prebrane izvirnike v pomnilniško napravo.
Tiskanje iz pomnilniške naprave USB (Tiskanje s pomnilniškega medija)
Pošiljanje podatkov prek e-pošte/shranjevanje podatkov v mapo v skupni rabi v strežniku FTP

Zapora za papir

Zaporo za papir odprite, če želite preprečiti, da bi papir padel s podstavka za odlaganje.

Zvočnik

Oddaja zvoke, ki jih proizvaja naprava, na primer tone za faks in opozorilne tone.

Ročaji za dviganje

Ko tiskalnik prenašate, ga držite za ročaje. Naprave ne poskušajte premeščati sami. Obrnite se na lokalnega pooblaščenega prodajalca izdelkov Canon.

Operacijska plošča

Na operacijski plošči so tipke, kot je Domov, tipka Ustavi, zaslon in indikatorji stanja. Na operacijski plošči lahko izvajate vse postopke in konfigurirate nastavitve.
Operacijska plošča
Osnovni zasloni

Izhodni pladenj

Natisnjeni papir je odložen na izhodni pladenj.

Električno stikalo

Vklopi ali izklopi napravo. Napravo znova zaženete tako, da jo izklopite, počakate najmanj 10 sekund, nato pa jo znova vklopite.

Sprednji pokrov

Pri zamenjavi kartuš s tonerjem odprite sprednji pokrov.
Postopek zamenjave kartuše s tonerjem

Kaseta za papir

V kaseto za papir vložite papir vrste, ki jo uporabljate najpogosteje. Nalaganje papirja v kaseto za papir

Večnamenski pladenj

Naložite papir na večnamenski pladenj, če želite začasno uporabiti drugo vrsto papirja in ne tiste, ki je naložena v kaseti za papir. Vlaganje papirja v večnamenski pladenj

Steklena plošča

Pri optičnem branju knjig, izvirnikov na težkem ali tankem papirju in drugih izvirnikov, ki jih ni mogoče optično prebrati s podajalnikom, položite izvirnike na kopirno steklo. Polaganje originalov

Reže za prezračevanje

Zrak iz notranjosti naprave se odvaja iz naprave, da se notranjost naprave hladi. Če pred reže za prezračevanje postavite druge predmete, bo kroženje zraka ovirano.
