Ajuste de la posición de la imagen utilizando la hoja de guía

Se ha añadido una función para ajustar la posición de la imagen en las hojas largas.
Si desea ajustar rápidamente la alineación de las imágenes impresas en el anverso y el reverso del papel, puede realizar un ajuste leyendo las páginas de prueba con ayuda de la hoja de guía.
Este ajuste pueden realizarse cuando está instalada la Unidad Lectora Color Dúplex M.
Hoja de guía

Página de prueba (2 caras): tamaño estándar

Página de prueba (2 caras): hoja larga


Limpie el cristal de copia y la parte inferior del alimentador antes del ajuste. Consulte "Los originales no pueden leerse adecuadamente (Limpieza del cristal)" en la Guía del usuario.
Antes del ajuste, imprima las hojas de guía (A3 o 11" x 17") bajo las siguientes condiciones. Puede que el ajuste preciso no sea posible si la hoja de guía no se imprime correctamente.
Seleccione el mismo tamaño que la hoja de guía.
Utilice papel con un gramaje superior a 200 g/m2.
Configure la escala de zoom al 100%.
Si un borde de la página de prueba está mal cortado o plegado, o la imagen no se imprime correctamente en la página de prueba, puede aparecer el mensaje "Ponga correctamente la página de prueba en el cristal." durante el proceso de lectura.
Puede suceder que el ajuste no se realice correctamente con algunos tipos de papel, como papel gofrado de superficie tosca o papel de colores. Si el ajuste no se realiza correctamente cuando se ha seleccionado [Usar escáner], seleccione [No usar escáner] en su lugar.
1
Pulse .
2
Pulse [Preferencias] → [Opciones de papel] → [Opciones de gestión de tipos de papel].
3
Seleccione el tipo de papel que desea editar de la lista → pulse [Detalles/Editar].
4
Pulse [Camb.] para <Ajustar posición de imagen>.
5
Pulse [Hoja de guía de impresión].
6
Seleccione el origen de papel que contenga el papel que se vaya a utilizar → pulse [Iniciar impresión].
Se imprimirá la hoja de guía.
7
Pulse [Usar escáner].
8
Introduzca el número de páginas de prueba que desee hacer → pulse [Siguiente].
Cuando mayor sea la cantidad de páginas de prueba impresas, más preciso es el ajuste.
Si especifica varias páginas de prueba impresas, asegúrese de que todas las páginas de prueba se leen en el orden de salida. Si se modifica el orden o el proceso de lectura no se realiza con éxito, puede suceder que el ajuste no se haga correctamente.
9
Seleccione el origen de papel que contenga el tipo de papel para ajustar → pulse [Iniciar impresión].
Se imprimirá la página de prueba.
10

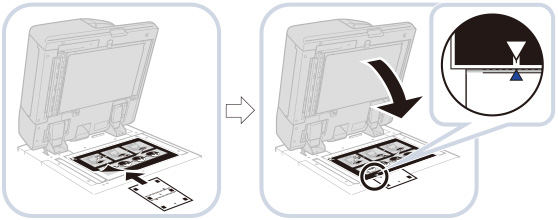

Coloque la hoja de guía en el cristal, y alinee la flecha de la hoja con la flecha del cristal.
11
Alinee la marca en la página de prueba para la primera operación de lectura con la marca en la hoja de guía.
12
Cierre la tapa del alimentador → pulse [Iniciar lectura].
Abra y cierre con cuidado el alimentador. Asegúrese de que la hoja de guía permanece alineada cuando cierre el alimentador.
13
Gire la página de prueba de arriba abajo y alinee la marca en la página de prueba para la segunda operación de lectura con la marca en la hoja de guía → pulse [Iniciar lectura].
14
Dé vuelta a la página de prueba y alinee la marca en la página de prueba para la tercera operación de lectura con la marca en la hoja de guía → pulse [Iniciar lectura].
15
Gire la página de prueba de arriba abajo y alinee la marca en la página de prueba para la cuarta operación de lectura con la marca en la hoja de guía → pulse [Iniciar lectura].
16
Ajuste completado.
Si ha especificado varias páginas de prueba impresas, repita los pasos del 9 al 13 para todas las páginas de prueba impresas. En este caso, el ajuste se completa cuando todas las páginas de prueba han sido leídas.
Cerciórese de que las páginas de prueba se leen en el orden en que se imprimen.
Si necesita ajustar la posición de la imagen con mayor precisión después de ajustarla utilizando la hoja de guía, seleccione [No usar escáner] y realice los ajustes necesarios para los elementos de configuración de ajuste individual.
