Instellingen via de FTP-client opgeven
U kunt instellingen opgeven, zoals de netwerkinstellingen van het apparaat, vanaf een FTP-client via een TCP/IP netwerk. Controleer vooraf het IP-adres dat op het apparaat is ingesteld (Statusafdruk netwerk). Als u twijfels hebt over het IP-adres, neem dan contact op met de netwerkbeheerder.
1
Start [Opdrachtprompt].
Open het menu [Starten] en selecteer [Alle programma's] of [Programma's]
[Bureau-accessoires] [Opdrachtprompt].
[Bureau-accessoires] [Opdrachtprompt].
Voor macOS-gebruikers
Start de Terminal.
Voor UNIX gebruikers
Open het consolescherm.
2
Typ 'ftp <IP-adres van de printer>' en druk op de toets [ENTER].
Bijvoorbeeld: ftp 192.168.1.45
3
Voer 'root' in voor de gebruikersnaam en druk op toets [ENTER].
4
Voer het wachtwoord van de systeembeheerder in en druk op toets [ENTER].
Het standaardwachtwoord is '7654321'. Het wachtwoord van de systeembeheerder instellen

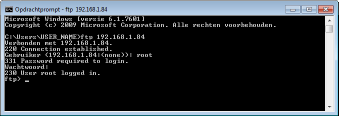

'230 User root logged in.' ('230 Gebruiker root ingelogd.') verschijnt.
5
Voer 'cd config' in en druk op de toets [ENTER].
6

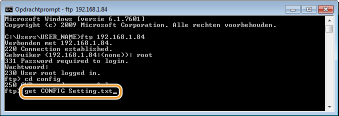

Voer 'get CONFIG <bestandsnaam>' in en druk op de toets [ENTER].
'CONFIG' moet in hoofdletters.
Alle tekens kunnen worden gebruikt in <bestandsnaam> (voorbeeld: get CONFIG Instelling.txt).
Het instelbestand wordt opgehaald en in de map geplaatst die verschijnt als de opdrachtprompt is gestart. In een schermvoorbeeld wordt het document opgehaald en in de map 'USER_NAME' in [Gebruikers] op station C: geplaatst.
7
Bewerk het configuratiebestand in Kladblok of een vergelijkbare teksteditor.
Lijst van instel-items van het configuratiebestand
Menu Algemeen (Algemene instellingen)
Objectnaam | Instelwaarde | Standaard fabrieksinstelling |
DEVICE_NAME (Naam apparaat) | Maximaal 128 tekens | 1643P |
SYS_LOC (Locatie) | Maximaal 128 tekens | (Leeg) |
SYS_CONTACT (Systeembeheerder) | Maximaal 32 tekens | (Leeg) |
ROOT_PWD (Wachtwoord systeembeheerder) | Maximaal 16 alfanumerieke tekens | 7654321 |
USER_JOB_CONT (Eindgebruiker's opdrachtverwerking toestaan) | ON, OFF | OFF |
LINK_URL1 (URL ondersteuningskoppeling) | Maximaal 512 alfanumerieke tekens | http://canon.jp |
Menu TCP/IP (TCP/IP instellingen)
Objectnaam | Instelwaarde | Standaard fabrieksinstelling |
INT_ADDR (IP-adres) | IP-adres | 0.0.0.0 |
NET_MASK (Subnetmasker) | IP-adres | 0.0.0.0 |
DEF_GW (Gatewayadres) | IP-adres | 0.0.0.0 |
DHCP_ENB (Gebruik DHCP) | ON, OFF | OFF |
RARP_ENB (Gebruik RARP) | ON, OFF | OFF |
BOOTP_ENB (Gebruik BOOTP) | ON, OFF | OFF |
DNS_PADDR (Adres primaire DNS-server) | IP-adres | 0.0.0.0 |
DNS_SADDR (Adres secundaire DNS-server) | IP-adres | 0.0.0.0 |
HOST_NAME (Hostnaam) | Maximaal 47 alfanumerieke tekens | 'Canon'+ 'Laagste 6 cijfers van MAC-adres' |
DOMAIN_NAME (Domeinnaam) | Maximaal 47 alfanumerieke tekens | (Leeg) |
DDNS_ENB (DNS Dynamic Update) | ON, OFF | OFF |
WINS_ENB (WINS-resolutie) | ON, OFF | OFF |
WINS_SERVER (WINS serveradres) | IP-adres | 0.0.0.0 |
ARP_PING_ENB (ARP/PING gebruiken) | ON, OFF | OFF |
LPD_ENB (Gebruik LPD-afdrukken) | ON, OFF | ON |
LPD_BANN (Print LPD bannerpagina) | ON, OFF | OFF |
RAW_ENB (Gebruik RAW-afdrukken) | ON, OFF | ON |
RAW_BIDIR_ENB (Gebruik bidirectionele communicatie) | ON, OFF | OFF |
FTP_PRINT_ENB (Gebruik FTP-afdrukken) | ON, OFF | OFF |
FTP_PRINT_USER (Gebruikersnaam FTP Print) | Maximaal 24 alfanumerieke tekens | guest |
FTP_PRINT_PWD (Wachtwoord FTP Print) | Maximaal 24 alfanumerieke tekens | 7654321 |
IPP_ENB (IPP gebruiken) | ON, OFF | ON |
IPP_AUTH_ENB (Gebruik IPP-authentificatie) | ON, OFF | OFF |
IPP_AUTH_ACCUNT1 (Gebruikersnaam IPP verificatie) | Maximaal 24 alfanumerieke tekens (verplicht als IPP verificatie wordt gebruikt) | guest |
IPP_AUTH_PASSWD1 (Wachtwoord IPP verificatie) | Maximaal 24 alfanumerieke tekens (verplicht als IPP verificatie wordt gebruikt) | 7654321 |
WSD_ENB (Gebruik WSD-afdrukken) | ON, OFF | ON |
WSD_BROWSING (Gebruik WSD-bladeren) | ON, OFF | ON |
WSD_MULTICAST_DISCOVERY (Gebruik Multicast Discovery) | ON, OFF | ON |
HTTP_ENB (Gebruik HTTP) | ON, OFF | ON |
SNTP_ENB (Gebruik SNTP) | ON, OFF | OFF |
SNTP_ADDR (NTP servernaam) | IP-adres of hostnaam | (Leeg) |
SNTP_INTERVAL (Pollinginterval) | 1 tot 48 (uur) | 24 |
DISCOVERY_ENB (Reageren op Discovery) | ON, OFF | ON |
DISCOVERY_SCOPE_NAME (Bereiknaam) | Maximaal 32 alfanumerieke tekens | standaard |
EMAIL_PRINT_ENB (POP3 RX) | ON, OFF | OFF |
EMAIL_POP_ADDR (POP3 servernaam) | Maximaal 48 alfanumerieke tekens | (Leeg) |
EMAIL_POP_ACCOUNT (POP3 gebruikersnaam) | Maximaal 32 alfanumerieke tekens | (Leeg) |
EMAIL_POP_PASSWD (POP3 wachtwoord) | Maximaal 32 alfanumerieke tekens | (Leeg) |
EMAIL_POP_INTERVAL (POP3 RX-interval) | 0 tot 90 (min.) | 0 |
EMAIL_POP_PORTNO (Poortnummer POP3 server) | 0 tot 65535 | 110 |
IPV4_USE (Gebruik IPv4) | ON, OFF | ON |
IPV6_USE (Gebruik IPv6) | ON, OFF | OFF |
IPV6_STATELESS_USE (Gebruik stateless adres) | ON, OFF | ON |
IPV6_MANUAL_ADDR_USE (Gebruik handmatig adres) | ON, OFF | OFF |
IPV6_MANUAL_ADDR_SET (IP-adres) | IP-adres | (Leeg) |
IPV6_MANUAL_ADDR_PREFIX (Voorvoegsel-lengte) | 0 tot 128 | 64 |
IPV6_MANUAL_ROUTER_ADDR (Standaard routeradres) | IP-adres | (Leeg) |
IPV6_DHCPV6_USE (Gebruik DHCPv6) | ON, OFF | OFF |
IPV6_DNS_ADDRESS_PRI (Adres primaire DNS-server) | IP-adres | (Leeg) |
IPV6_DNS_ADDRESS_SEC (Adres secundaire DNS-server) | IP-adres | (Leeg) |
IPV6_DNS_NAME_SAME_AS_IPV4 (Gebruik IPv4-host/domeinnamen) | ON, OFF | OFF |
IPV6_DNS_HOST_NAME_V6 (Hostnaam) | Maximaal 47 alfanumerieke tekens | 'Canon'+ 'Laagste 6 cijfers van MAC-adres' |
IPV6_DNS_DOMAIN_NAME_V6 (Domeinnaam) | Maximaal 47 alfanumerieke tekens | (Leeg) |
IPV6_DNS_DYNAMIC_SET (DNS Dynamic Update) | ON, OFF | OFF |
IPV6_DNS_STATELESS (Registreer stateless adres) | ON, OFF | OFF |
IPV6_DNS_MANUAL (Registreer handmatig adres) | ON, OFF | OFF |
IPV6_DNS_STATEFUL (Registreer stateful adres) | ON, OFF | OFF |
Menu SMB server (SMB instellingen)
Objectnaam | Instelwaarde | Standaard fabrieksinstelling |
SMB_ENB (SMB gebruiken) | ON, OFF | OFF |
SMB_SERVER (Servernaam) | Maximaal 16 tekens | (Leeg) |
SMB_WG (Werkgroepnaam) | Maximaal 16 tekens | WORKGROUP |
SMB_COMMENT (Opmerking) | Maximaal 192 tekens | (Leeg) |
SMB_LM_ENB (Gebruik LM-aankondiging) | ON, OFF | OFF |
SMB_PRINT_ENB (Gebruik SMB-afdrukken) | ON, OFF | OFF |
SMB_PRINTER (Printernaam) | Maximaal 13 tekens | PRINTER |
Menu SNMP (SNMP instellingen)
Objectnaam | Instelwaarde | Standaard fabrieksinstelling |
SNMP_V1_ENB (Gebruik SNMPv1) | ON, OFF | ON |
SNMP_COMMUNITY1_ENB (Gebruik Community-naam 1) | ON, OFF | ON |
SNMP_COMMUNITY1_ACCESS (Toegangspermissie MIB) | RW (Lezen/schrijven), RO (Alleen lezen) | RO |
SNMP_COMMUNITY1_NAME (Communitynaam 1) | Maximaal 32 alfanumerieke tekens | public |
SNMP_COMMUNITY2_ENB (Gebruik Community-naam 2) | ON, OFF | OFF |
SNMP_COMMUNITY2_ACCESS (Toegangspermissie MIB) | RW (Lezen/schrijven), RO (Alleen lezen) | RO |
SNMP_COMMUNITY2_NAME (Communitynaam 2) | Maximaal 32 alfanumerieke tekens | public2 |
SNMP_V3_ENB (Gebruik SNMPv3) | ON, OFF | OFF |
SNMP_GET_PRT_MNG_INFO (Haal printerbeheerinformatie van host) | ON, OFF | OFF |
Menu SPOOLER (spoolinstellingen)
Objectnaam | Instelwaarde | Standaard fabrieksinstelling |
SPOOL_ENB (Gebruik Spooler) | ON, OFF | OFF |
Menu START TIMER (Wachttijd-instellingen voor het maken van een verbinding bij het opstarten)
Objectnaam | Instelwaarde | Standaard fabrieksinstelling |
STRT_DELAY_TIME (Wachttijd voor verbinding bij opstart) | 0 tot 300 (sec.) | 0 |
Menu RUI (instellingen externe UI)
Objectnaam | Instelwaarde | Standaard fabrieksinstelling |
RUI_ENB (Externe UI gebruiken) | ON, OFF | ON |
8
Voer 'put <bestandsnaam> CONFIG' in en druk op de toets [ENTER].
Geef de bewerkte bestandsnaam in in <bestandsnaam> (voorbeeld: put Instelling.txt CONFIG).
Het instelbestand is geüpload.
9
Voer 'reset ontvangen' in druk op de toets [ENTER].
Het apparaat wordt opnieuw gestart. De instellingen worden ingeschakeld nadat het apparaat opnieuw is gestart.
10
Bevestig dat het apparaat opnieuw is gestart, druk u op de toets [C] terwijl u de toets [Ctrl] ingedrukt houdt.
11
Voer 'quit' (afsluiten) in en druk op de toets [ENTER].
12
Voer 'exit' (verlaten) in en druk op de toets [ENTER].
De opdrachtprompt wordt gesloten.
