Задание настроек с помощью FTP-клиента
Различные настройки аппарата (например, настройки сети) можно задавать с помощью FTP-клиента по сети TCP/IP. Заранее проверьте IP-адрес аппарата (Печать состоян. сети). Если вы не уверены в IP-адресе, обратитесь к администратору сети.
1
Откройте окно [Командная строка].
Откройте меню [Пуск] и выберите [Все программы] или [Программы]
[Стандартные] [Командная строка].
[Стандартные] [Командная строка].
Для пользователей macOS
Запустите терминал.
Для пользователей UNIX
Откройте экран консоли.
2
Введите "ftp <IP-адрес аппарата>" и нажмите клавишу [ENTER].
Например: ftp 192.168.1.45
3
Введите имя пользователя "root" и нажмите клавишу [ENTER].
4
Введите пароль администратора и нажмите клавишу [ENTER].
Пароль по умолчанию — "7654321". Задание пароля администратора системы

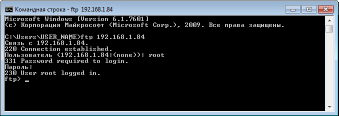

Отображается "230 User root logged in."
5
Введите команду "cd config" и нажмите клавишу [ENTER].
6

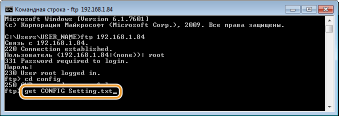

Введите команду "get CONFIG <имя файла>" и нажмите клавишу [ENTER].
"CONFIG" необходимо вводить большими буквами.
В параметре <имя файла> можно использовать любые символы (например, get CONFIG Setting.txt).
Файл настроек загружается в каталог, который отображался при открытии окна "Командная строка". В приведенном примере экрана файл загружается в папку "USER_NAME", вложенную в папку [Пользователи] на диске C:.
7
С помощью текстового редактора (например, "Блокнот") внесите требуемые изменения в загруженный файл конфигурации.
Список настроек в файле конфигурации
Меню "Общие" (общие настройки)
Название пункта | Значение настройки | Заводская настройка по умолчанию |
DEVICE_NAME (Имя устройства) | Не более 128 символов | 1643P |
SYS_LOC (Расположение) | Не более 128 символов | (Пусто) |
SYS_CONTACT (Администратор системы) | Не более 32 символов | (Пусто) |
ROOT_PWD (Пароль администратора системы) | Не более 16 алфавитно-цифровых символов | 7654321 |
USER_JOB_CONT (Разрешить управление заданиями в режиме конечного пользователя) | ON, OFF | OFF |
LINK_URL1 (URL-адрес службы поддержки) | Не более 512 алфавитно-цифровых символов | http://canon.jp |
Меню TCP/IP (настройки TCP/IP)
Название пункта | Значение настройки | Заводская настройка по умолчанию |
INT_ADDR (IP-адрес) | IP-адрес | 0.0.0.0 |
NET_MASK (Маска подсети) | IP-адрес | 0.0.0.0 |
DEF_GW (Адрес шлюза) | IP-адрес | 0.0.0.0 |
DHCP_ENB (Использовать DHCP) | ON, OFF | OFF |
RARP_ENB (Использовать RARP) | ON, OFF | OFF |
BOOTP_ENB (Использовать BOOTP) | ON, OFF | OFF |
DNS_PADDR (Адрес основного DNS-сервера) | IP-адрес | 0.0.0.0 |
DNS_SADDR (Адрес альтернативного DNS-сервера) | IP-адрес | 0.0.0.0 |
HOST_NAME (Имя хоста) | Не более 47 алфавитно-цифровых символов | "Canon"+ "6 младших цифр MAC-адреса" |
DOMAIN_NAME (Имя домена) | Не более 47 алфавитно-цифровых символов | (Пусто) |
DDNS_ENB (Динамическое обновление DNS) | ON, OFF | OFF |
WINS_ENB (Разрешение WINS) | ON, OFF | OFF |
WINS_SERVER (Адрес сервера WINS) | IP-адрес | 0.0.0.0 |
ARP_PING_ENB (Использовать ARP/PING) | ON, OFF | OFF |
LPD_ENB (Использовать печать LPD) | ON, OFF | ON |
LPD_BANN (Печать титульного листа LPD) | ON, OFF | OFF |
RAW_ENB (Использовать печать RAW) | ON, OFF | ON |
RAW_BIDIR_ENB (Использовать двунаправленную связь) | ON, OFF | OFF |
FTP_PRINT_ENB (Использовать печать FTP) | ON, OFF | OFF |
FTP_PRINT_USER (Имя пользователя для печати по FTP) | Не более 24 алфавитно-цифровых символов | guest |
FTP_PRINT_PWD (Пароль для печати по FTP) | Не более 24 алфавитно-цифровых символов | 7654321 |
IPP_ENB (Использовать IPP) | ON, OFF | ON |
IPP_AUTH_ENB (Использовать аутентификацию IPP) | ON, OFF | OFF |
IPP_AUTH_ACCUNT1 (Имя пользователя для аутентификации IPP) | Не более 24 алфавитно-цифровых символов (обязательно при использовании аутентификации IPP) | guest |
IPP_AUTH_PASSWD1 (Пароль для аутентификации IPP) | Не более 24 алфавитно-цифровых символов (обязательно при использовании аутентификации IPP) | 7654321 |
WSD_ENB (Использовать печать WSD) | ON, OFF | ON |
WSD_BROWSING (Использовать обзор WSD) | ON, OFF | ON |
WSD_MULTICAST_DISCOVERY (Использовать многоадресное обнаружение) | ON, OFF | ON |
HTTP_ENB (Использовать HTTP) | ON, OFF | ON |
SNTP_ENB (Использовать SNTP) | ON, OFF | OFF |
SNTP_ADDR (Имя сервера NTP) | IP-адрес или имя хоста | (Пусто) |
SNTP_INTERVAL (Интервал опроса) | 1 – 48 (ч) | 24 |
DISCOVERY_ENB (Ответ на обнаружение) | ON, OFF | ON |
DISCOVERY_SCOPE_NAME (Имя области действия) | Не более 32 алфавитно-цифровых символов | default |
EMAIL_PRINT_ENB (Прием POP3) | ON, OFF | OFF |
EMAIL_POP_ADDR (Имя сервера POP3) | Не более 48 алфавитно-цифровых символов | (Пусто) |
EMAIL_POP_ACCOUNT (Имя пользователя POP3) | Не более 32 алфавитно-цифровых символов | (Пусто) |
EMAIL_POP_PASSWD (Пароль POP3) | Не более 32 алфавитно-цифровых символов | (Пусто) |
EMAIL_POP_INTERVAL (Интервал приема POP3) | 0 – 90 (мин) | 0 |
EMAIL_POP_PORTNO (Номер порта сервера POP3) | 0 – 65535 | 110 |
IPV4_USE (Использовать IPv4) | ON, OFF | ON |
IPV6_USE (Использовать IPv6) | ON, OFF | OFF |
IPV6_STATELESS_USE (Адрес без учета состояния) | ON, OFF | ON |
IPV6_MANUAL_ADDR_USE (Использовать адрес, вводимый вручную) | ON, OFF | OFF |
IPV6_MANUAL_ADDR_SET (IP-адрес) | IP-адрес | (Пусто) |
IPV6_MANUAL_ADDR_PREFIX (Длина префикса) | 0 – 128 | 64 |
IPV6_MANUAL_ROUTER_ADDR (Адрес маршрутизатора по умолчанию) | IP-адрес | (Пусто) |
IPV6_DHCPV6_USE (Использовать DHCPv6) | ON, OFF | OFF |
IPV6_DNS_ADDRESS_PRI (Адрес основного DNS-сервера) | IP-адрес | (Пусто) |
IPV6_DNS_ADDRESS_SEC (Адрес альтернативного DNS-сервера) | IP-адрес | (Пусто) |
IPV6_DNS_NAME_SAME_AS_IPV4 (Использовать IPv4-имена хоста/домена) | ON, OFF | OFF |
IPV6_DNS_HOST_NAME_V6 (Имя хоста) | Не более 47 алфавитно-цифровых символов | "Canon"+ "6 младших цифр MAC-адреса" |
IPV6_DNS_DOMAIN_NAME_V6 (Имя домена) | Не более 47 алфавитно-цифровых символов | (Пусто) |
IPV6_DNS_DYNAMIC_SET (Динамическое обновление DNS) | ON, OFF | OFF |
IPV6_DNS_STATELESS (Регистрировать адрес без состояния) | ON, OFF | OFF |
IPV6_DNS_MANUAL (Регистрация адреса, вводимого вручную) | ON, OFF | OFF |
IPV6_DNS_STATEFUL (Регистрировать адрес с отслеживанием состояния) | ON, OFF | OFF |
Меню "Сервер SMB" (настройки SMB)
Название пункта | Значение настройки | Заводская настройка по умолчанию |
SMB_ENB (Использовать SMB) | ON, OFF | OFF |
SMB_SERVER (Имя сервера) | Не более 16 символов | (Пусто) |
SMB_WG (Имя рабочей группы) | Не более 16 символов | WORKGROUP |
SMB_COMMENT (Комментарии) | Не более 192 символов | (Пусто) |
SMB_LM_ENB (Использовать объявление LM) | ON, OFF | OFF |
SMB_PRINT_ENB (Использовать печать SMB) | ON, OFF | OFF |
SMB_PRINTER (Имя принтера) | Не более 13 символов | PRINTER |
Меню SNMP (настройки SNMP)
Название пункта | Значение настройки | Заводская настройка по умолчанию |
SNMP_V1_ENB (Использовать SNMPv1) | ON, OFF | ON |
SNMP_COMMUNITY1_ENB (Использовать имя сообщества 1) | ON, OFF | ON |
SNMP_COMMUNITY1_ACCESS (Разрешение доступа к MIB) | RW (Чтение/Запись), RO (Только чтение) | RO |
SNMP_COMMUNITY1_NAME (Имя сообщества 1) | Не более 32 алфавитно-цифровых символов | public |
SNMP_COMMUNITY2_ENB (Использовать имя сообщества 2) | ON, OFF | OFF |
SNMP_COMMUNITY2_ACCESS (Разрешение доступа к MIB) | RW (Чтение/Запись), RO (Только чтение) | RO |
SNMP_COMMUNITY2_NAME (Имя сообщества 2) | Не более 32 алфавитно-цифровых символов | public2 |
SNMP_V3_ENB (Использовать SNMPv3) | ON, OFF | OFF |
SNMP_GET_PRT_MNG_INFO (Получить сведения об управлении принтером с хоста) | ON, OFF | OFF |
Меню SPOOLER (настройки буферизации)
Название пункта | Значение настройки | Заводская настройка по умолчанию |
SPOOL_ENB (Использовать спулер) | ON, OFF | OFF |
Меню START TIMER (Параметры времени ожидания соединения при запуске)
Название пункта | Значение настройки | Заводская настройка по умолчанию |
STRT_DELAY_TIME (Время ожидания соединения при запуске) | 0 – 300 (сек.) | 0 |
Меню RUI (настройки Удаленного ИП)
Название пункта | Значение настройки | Заводская настройка по умолчанию |
RUI_ENB (Использовать Удаленный ИП) | ON, OFF | ON |
8
Введите команду "put <имя файла> CONFIG" и нажмите клавишу [ENTER].
В параметре <имя файла> укажите имя отредактированного файла (например: put Setting.txt CONFIG).
Выполняется отправка файла настроек.
9
Введите команду "get reset" и нажмите клавишу [ENTER].
Аппарат перезагружается. Настройки вводятся в действие после перезагрузки аппарата.
10
Убедитесь, что аппарат успешно перезагружен, нажмите клавишу [C], удерживая нажатой клавишу [CTRL].
11
Введите команду "quit" и нажмите клавишу [ENTER].
12
Введите команду "exit" и нажмите клавишу [ENTER].
Окно "Командная строка" закрывается.
