Parametrų nustatymas naudojant FTP klientą
Naudodami FTP klientą TCP/IP tinkle, galite nustatyti tokius parametrus kaip aparato tinklo parametrai. Patikrinkite iš anksto nustatytą aparato IP adresą (Tinklo būsenos spausdinimas). Jei nesate tikri dėl IP adreso, susisiekite su tinklo administratoriumi.
1
Paleiskite [Komandinė eilutė].
Atidarykite meniu [Pradžia] ir pasirinkite [Visos programos] arba [Programos]
[Reikmenys] [Komandinė eilutė].
[Reikmenys] [Komandinė eilutė].
„macOS“ naudotojams
Paleiskite „Terminal“.
UNIX naudotojams
Atidarykite pulto ekraną.
2
Įveskite „ftp <aparato IP adresas>“ ir paspauskite klavišą [ENTER].
Pavyzdys: ftp 192.168.1.45
3
Vietoje vartotojo vardo įveskite „root“ ir paspauskite klavišą [ENTER].
4
Įveskite sistemos administratoriaus slaptažodį ir paspauskite klavišą [ENTER].
Numatytasis slaptažodis yra „7654321“. Sistemos administratoriaus slaptažodžio nustatymas

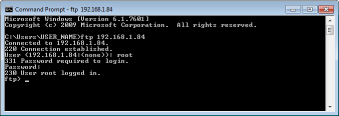

Rodoma „230 User root logged in.“ (230 šakninis vartotojas prisijungė.)
5
Įveskite „cd config“ ir paspauskite klavišą [ENTER].
6

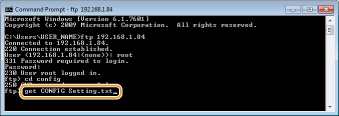

Įveskite „get CONFIG <file name>“ ir paspauskite klavišą [ENTER].
„CONFIG“ turi būti parašytas didžiosiomis raidėmis.
<Failo pavadinimas> gali būti naudojami bet kokie ženklai (pavyzdys: get CONFIG Setting.txt).
Parametrų failas atsiunčiamas į katalogą, kuris rodomas paleidus komandinę eilutę. Ekrano pavyzdyje failas atsiunčiamas į aplanką „USER_NAME“ [Vartotojai] C: diske.
7
Atsisiųstą „config“ failą redaguokite naudodami teksto rengyklę, pvz., „Notepad“.
„config“ failo parametro elementų sąrašas
Bendrasis meniu (bendrieji nustatymai)
|
Elemento pavadinimas
|
Parametro vertė
|
Gamyklinis numatytasis
parametras |
|
DEVICE_NAME
(Įtaiso pavadinimas) |
iki 128 simbolių
|
1643P
|
|
SYS_LOC
(Vieta) |
iki 128 simbolių
|
(Tuščia)
|
|
SYS_CONTACT
(Sistemos administratorius) |
iki 32 simbolių
|
(Tuščia)
|
|
ROOT_PWD
(Sistemos administratoriaus slaptažodis) |
Ne daugiau kaip 16 raidiniai skaitiniai simboliai
|
7654321
|
|
USER_JOB_CONT
(Leisti galutiniam vartotojui valdyti užduotis) |
ON, OFF
|
OFF
|
|
LINK_URL1
(Palaikymo nuorodos URL) |
Ne daugiau kaip 512 raidiniai skaitiniai simboliai
|
http://canon.jp
|
TCP/IP meniu (TCP/IP nustatymai)
|
Elemento pavadinimas
|
Parametro vertė
|
Gamyklinis numatytasis
parametras |
|
INT_ADDR
(IP adresas) |
IP adresas
|
0.0.0.0
|
|
NET_MASK
(Potinklio kaukė) |
IP adresas
|
0.0.0.0
|
|
DEF_GW
(Tinklų sietuvo adresas) |
IP adresas
|
0.0.0.0
|
|
DHCP_ENB
(Naudoti DHCP) |
ON, OFF
|
OFF
|
|
RARP_ENB
(Naudoti RARP) |
ON, OFF
|
OFF
|
|
BOOTP_ENB
(Naudoti BOOTP) |
ON, OFF
|
OFF
|
|
DNS_PADDR
(Pagrindinio DNS serverio adresas) |
IP adresas
|
0.0.0.0
|
|
DNS_SADDR
(Antrinio DNS serverio adresas) |
IP adresas
|
0.0.0.0
|
|
HOST_NAME
(pagrindinio kompiuterio pavadinimas) |
Ne daugiau kaip 47 raidiniai skaitiniai simboliai
|
„Canon“+
„6 apatiniai MAC adreso skaitmenys“ |
|
DOMAIN_NAME
(domeno pavadinimas) |
Ne daugiau kaip 47 raidiniai skaitiniai simboliai
|
(Tuščia)
|
|
DDNS_ENB
(DNS dinaminis naujinimas) |
ON, OFF
|
OFF
|
|
WINS_ENB
(WINS raiška) |
ON, OFF
|
OFF
|
|
WINS_SERVER
(WINS serverio adresas) |
IP adresas
|
0.0.0.0
|
|
ARP_PING_ENB
(Naudoti ARP/PING) |
ON, OFF
|
OFF
|
|
LPD_ENB
(Naudoti LPD spausdinimą) |
ON, OFF
|
ON
|
|
LPD_BANN
(Spausdinti LPD reklamjuostės puslapį) |
ON, OFF
|
OFF
|
|
RAW_ENB
(Naudoti RAW spausdinimą) |
ON, OFF
|
ON
|
|
RAW_BIDIR_ENB
(Naudoti dvikryptį ryšį) |
ON, OFF
|
OFF
|
|
FTP_PRINT_ENB
(Naudoti FTP spausdinimą) |
ON, OFF
|
OFF
|
|
FTP_PRINT_USER
(FTP spausdinimo vartotojo vardas) |
Ne daugiau kaip 24 raidiniai skaitiniai simboliai
|
guest
|
|
FTP_PRINT_PWD
(FTP spausdinimo slaptažodis) |
Ne daugiau kaip 24 raidiniai skaitiniai simboliai
|
7654321
|
|
IPP_ENB
(Naudoti IPP) |
ON, OFF
|
ON
|
|
IPP_AUTH_ENB
(Naudoti IPP autentifikavimą) |
ON, OFF
|
OFF
|
|
IPP_AUTH_ACCUNT1
(IPP autentifikavimo vartotojo vardas) |
Ne daugiau kaip 24 raidiniai skaitiniai simboliai (privaloma, kai naudojamas IPP autentifikavimas)
|
guest
|
|
IPP_AUTH_PASSWD1
(IPP autentifikavimo slaptažodis) |
Ne daugiau kaip 24 raidiniai skaitiniai simboliai (privaloma, kai naudojamas IPP autentifikavimas)
|
7654321
|
|
WSD_ENB
(Naudoti WSD spausdinimą) |
ON, OFF
|
ON
|
|
WSD_BROWSING
(Naudoti WSD naršymą) |
ON, OFF
|
ON
|
|
WSD_MULTICAST_DISCOVERY
(Naudoti sudėtinį aptikimą) |
ON, OFF
|
ON
|
|
HTTP_ENB
(Naudoti HTTP) |
ON, OFF
|
ON
|
|
SNTP_ENB
(Naudoti SNTP) |
ON, OFF
|
OFF
|
|
SNTP_ADDR
(NTP serverio pavadinimas) |
IP adresas arba pagrindinio kompiuterio pavadinimas
|
(Tuščia)
|
|
SNTP_INTERVAL
(Atsisiuntimo intervalas) |
Nuo 1 iki 48 (val.)
|
24
|
|
DISCOVERY_ENB
(Atsakyti, kad aptiktų) |
ON, OFF
|
ON
|
|
DISCOVERY_SCOPE_NAME
(Aprėpties pavadinimas) |
Ne daugiau kaip 32 raidiniai skaitiniai simboliai
|
numatytasis
|
|
EMAIL_PRINT_ENB
(POP3 priėmimas) |
ON, OFF
|
OFF
|
|
EMAIL_POP_ADDR
(POP3 serverio pavadinimas) |
Ne daugiau kaip 48 raidiniai skaitiniai simboliai
|
(Tuščia)
|
|
EMAIL_POP_ACCOUNT
(POP3 vartotojo vardas) |
Ne daugiau kaip 32 raidiniai skaitiniai simboliai
|
(Tuščia)
|
|
EMAIL_POP_PASSWD
(POP3 slaptažodis) |
Ne daugiau kaip 32 raidiniai skaitiniai simboliai
|
(Tuščia)
|
|
EMAIL_POP_INTERVAL
(POP3 priėmimo intervalas) |
Nuo 0 iki 90 (min.)
|
0
|
|
EMAIL_POP_PORTNO
(POP3 serverio prievado numeris) |
Nuo 0 iki 65535
|
110
|
|
IPV4_USE
(Naudoti IPv4) |
ON, OFF
|
ON
|
|
IPV6_USE
(Naudoti IPv6) |
ON, OFF
|
OFF
|
|
IPV6_STATELESS_USE
(Naudoti nuo būsenos nepriklausantį adresą) |
ON, OFF
|
ON
|
|
IPV6_MANUAL_ADDR_USE
(Naudoti rankiniu būdu įvestą adresą) |
ON, OFF
|
OFF
|
|
IPV6_MANUAL_ADDR_SET
(IP adresas) |
IP adresas
|
(Tuščia)
|
|
IPV6_MANUAL_ADDR_PREFIX
(priešdėlio ilgis) |
Nuo 0 iki 128
|
64
|
|
IPV6_MANUAL_ROUTER_ADDR
(numatytasis maršrutizatoriaus adresas) |
IP adresas
|
(Tuščia)
|
|
IPV6_DHCPV6_USE
(Naudoti DHCPv6) |
ON, OFF
|
OFF
|
|
IPV6_DNS_ADDRESS_PRI
(Pagrindinio DNS serverio adresas) |
IP adresas
|
(Tuščia)
|
|
IPV6_DNS_ADDRESS_SEC
(Antrinio DNS serverio adresas) |
IP adresas
|
(Tuščia)
|
|
IPV6_DNS_NAME_SAME_AS_IPV4
(Naudoti IPv4 pagrindinio kompiuterio / domeno pavadinimus) |
ON, OFF
|
OFF
|
|
IPV6_DNS_HOST_NAME_V6
(pagrindinio kompiuterio pavadinimas) |
Ne daugiau kaip 47 raidiniai skaitiniai simboliai
|
„Canon“+
„6 apatiniai MAC adreso skaitmenys“ |
|
IPV6_DNS_DOMAIN_NAME_V6
(domeno pavadinimas) |
Ne daugiau kaip 47 raidiniai skaitiniai simboliai
|
(Tuščia)
|
|
IPV6_DNS_DYNAMIC_SET
(DNS dinaminis naujinimas) |
ON, OFF
|
OFF
|
|
IPV6_DNS_STATELESS
(Registruoti nuo būsenos nepriklausantį adresą) |
ON, OFF
|
OFF
|
|
IPV6_DNS_MANUAL
(Registruoti rankiniu būdu įvestą adresą) |
ON, OFF
|
OFF
|
|
IPV6_DNS_STATEFUL
(Registruoti nuo būsenos priklausantį adresą) |
ON, OFF
|
OFF
|
SMB serverio meniu (SMB parametrai)
|
Elemento pavadinimas
|
Parametro vertė
|
Gamyklinis numatytasis
parametras |
|
SMB_ENB
(Naudoti SMB) |
ON, OFF
|
OFF
|
|
SMB_SERVER
(Serverio pavadinimas) |
iki 16 simbolių
|
(Tuščia)
|
|
SMB_WG
(Darbo grupės pavadinimas) |
iki 16 simbolių
|
WORKGROUP
|
|
SMB_COMMENT
(Pastabos) |
iki 192 simbolių
|
(Tuščia)
|
|
SMB_LM_ENB
(Naudoti LAN tvarkytuvo pranešimą) |
ON, OFF
|
OFF
|
|
SMB_PRINT_ENB
(Naudoti SMB spausdinimą) |
ON, OFF
|
OFF
|
|
SMB_PRINTER
(Spausdintuvo pavadinimas) |
iki 13 simbolių
|
PRINTER
|
SNMP meniu (SNMP parametrai)
|
Elemento pavadinimas
|
Parametro vertė
|
Gamyklinis numatytasis
parametras |
|
SNMP_V1_ENB
(Naudoti SNMPv1) |
ON, OFF
|
ON
|
|
SNMP_COMMUNITY1_ENB
(Naudoti 1 bendruomenės pavadinimą) |
ON, OFF
|
ON
|
|
SNMP_COMMUNITY1_ACCESS
(MIB prieigos teisė) |
RW (skaityti / įrašyti), RO (tik skaityti)
|
RO
|
|
SNMP_COMMUNITY1_NAME
(1 bendruomenės pavadinimas) |
Ne daugiau kaip 32 raidiniai skaitiniai
simboliai |
public
|
|
SNMP_COMMUNITY2_ENB
(Naudoti 2 bendruomenės pavadinimą) |
ON, OFF
|
OFF
|
|
SNMP_COMMUNITY2_ACCESS
(MIB prieigos teisė) |
RW (skaityti / įrašyti), RO (tik skaityti)
|
RO
|
|
SNMP_COMMUNITY2_NAME
(2 bendruomenės pavadinimas) |
Ne daugiau kaip 32 raidiniai skaitiniai
simboliai |
public2
|
|
SNMP_V3_ENB
(Naudoti SNMPv3) |
ON, OFF
|
OFF
|
|
SNMP_GET_PRT_MNG_INFO
(Gauti spausdintuvo valdymo informaciją iš pagrindinio kompiuterio) |
ON, OFF
|
OFF
|
DUOMENŲ KAUPIMO PRIEMONĖS meniu (kaupos parametrai)
|
Elemento pavadinimas
|
Parametro vertė
|
Gamyklinis numatytasis parametras
|
|
SPOOL_ENB
(Naudoti duomenų kaupimo priemonę) |
ON, OFF
|
OFF
|
PRADŽIOS LAIKMAČIO meniu (laukimo laiko parametrai prisijungiant paleidimo metu)
|
Elemento pavadinimas
|
Parametro vertė
|
Gamyklinis numatytasis parametras
|
|
STRT_DELAY_TIME
(Laukimo laikas prisijungiant paleidimo metu) |
Nuo 0 iki 300 (s.)
|
0
|
RUI meniu („Remote UI“ (Nuotolinė naudotojo sąsaja) parametrai)
|
Elemento pavadinimas
|
Parametro vertė
|
Gamyklinis numatytasis parametras
|
|
RUI_ENB
(Naudoti „Remote UI“ (Nuotolinė naudotojo sąsaja)) |
ON, OFF
|
ON
|
8
Įveskite „put <file name> CONFIG“ ir paspauskite klavišą [ENTER].
Nurodykite suredaguoto failo pavadinimą <failo pavadinimas> (pavyzdys: put Setting.txt CONFIG).
Nustatymų failas nusiųstas.
9
Įveskite „get reset“ ir paspauskite klavišą [ENTER].
Aparatas paleidžiamas iš naujo. Parametrai įjungiami aparatą paleidus iš naujo.
10
Įsitikinkite, kad aparatas buvo įprastai paleistas iš naujo, nuspauskite [C] klavišą laikydami nuspaudę klavišą [CTRL].
11
Įveskite „quit“ ir paspauskite klavišą [ENTER].
12
Įveskite „exit“ ir paspauskite klavišą [ENTER].
Komandinė eilutė uždaroma.
