Aparato stebėjimas ir valdymas naudojant SNMP
Paprastas tinklo valdymo protokolas (SNMP) – tai protokolas, skirtas tinklo ryšio įrenginiams stebėti ir valdyti naudojant valdymo informacijos bazę (MIB). Aparatas palaiko SNMPv1 ir didesnės saugos SNMPv3. Aparato būseną galite patikrinti kompiuteriu, kai spausdinate dokumentus ar naudojate priemonę „Remote UI“ (Nuotolinė naudotojo sąsaja). Galite įjungti SNMPv1 arba SNMPv3, arba abu vienu metu. Nurodykite kiekvienos versijos parametrus, kad atitiktų jūsų tinklo aplinką ir naudojimo paskirtį.
SNMPv1
Kad apibrėžtų SNMP ryšio aprėptį, SNMPv1 naudoja informaciją, vadinamą bendruomene. Ši informacija tinkle pateikiama paprastuoju tekstu, todėl tinklas bus neapsaugotas nuo atakų. Jei norite užtikrinti tinklo saugą, išjunkite SNMPv1 ir naudokite SNMPv3.
SNMPv3
Naudodami SNMPv3, galite įdiegti tinklo įrenginių valdymą, apsaugotą patikimų saugos funkcijų. Atkreipkite dėmesį, kad prieš konfigūruojant SNMPv3, „Remote UI“ (Nuotolinė naudotojo sąsaja) turi būti įjungtas TLS („TLS naudojimas šifruotam ryšiui“).
|
|
Aparatas nepalaiko SNMP įvykių gaudyklės pranešimų funkcijos.

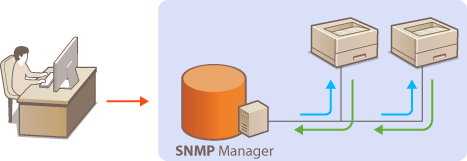

SNMP valdymo programinė įranga, įdiegta tinklo kompiuteryje, leidžia iš kompiuterio nuotoliniu būdu konfigūruoti, stebėti ir valdyti aparatą. Daugiau informacijos žr. tinklo valdymo programinės įrangos instrukcijose.
|
1
Paleiskite „Remote UI“ (Nuotolinė naudotojo sąsaja)ir prisijunkite valdymo režimu. Priemonės „Remote UI“ (Nuotolinė naudotojo sąsaja) paleidimas
2
Spustelėkite [Settings/Registration].
3

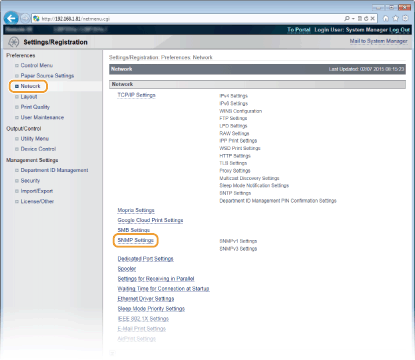

Spustelėkite [Network]
[SNMP Settings].
[SNMP Settings].
4

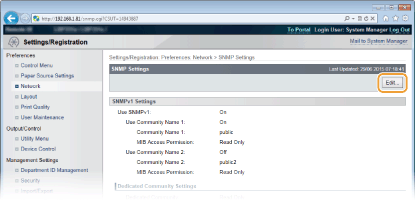

Spustelėkite [Edit].
5

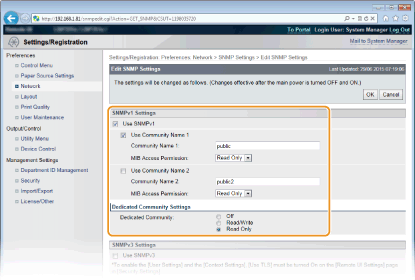

Nurodykite SNMPv1 parametrus.
Jei jums nereikia keisti SNMPv1 parametrų, pereikite prie paskesnio veiksmo.
[Use SNMPv1]
Pažymėkite šį žymės langelį, kad įjungtumėte SNMPv1. Tik esant pažymėtam šiam žymės langeliui galite nurodyti likusius SNMPv1 parametrus.
Pažymėkite šį žymės langelį, kad įjungtumėte SNMPv1. Tik esant pažymėtam šiam žymės langeliui galite nurodyti likusius SNMPv1 parametrus.
[Use Community Name 1]/[Use Community Name 2]
Pažymėkite šį žymės langelį, kad nurodytumėte bendruomenės pavadinimą. Jei bendruomenės pavadinimo nurodyti nereikia, išvalykite šį žymės langelį.
Pažymėkite šį žymės langelį, kad nurodytumėte bendruomenės pavadinimą. Jei bendruomenės pavadinimo nurodyti nereikia, išvalykite šį žymės langelį.
[Community Name 1]/[Community Name 2]
Įveskite raidinių skaitinių simbolių bendruomenės pavadinimą.
Įveskite raidinių skaitinių simbolių bendruomenės pavadinimą.
[MIB Access Permission]
Kiekvienai bendruomenei pasirinkite prieigos prie MIB objektų teises [Read/Write] arba [Read Only].
Kiekvienai bendruomenei pasirinkite prieigos prie MIB objektų teises [Read/Write] arba [Read Only].
|
[Read/Write]
|
Leidžiama tiek peržiūrėti, tiek keisti MIB objektų reikšmes.
|
|
[Read Only]
|
Leidžiama tik peržiūrėti MIB objektų reikšmes.
|
[Dedicated Community]
Skirtoji bendruomenė – tai iš anksto nustatyta bendruomenė, skirta išimtinai administratoriams, naudojantiems „Canon“ programinę įrangą, pvz., iW Management Console. Pasirinkite prieigos prie MIB objektų teises [Off], [Read/Write] arba [Read Only].
Skirtoji bendruomenė – tai iš anksto nustatyta bendruomenė, skirta išimtinai administratoriams, naudojantiems „Canon“ programinę įrangą, pvz., iW Management Console. Pasirinkite prieigos prie MIB objektų teises [Off], [Read/Write] arba [Read Only].
|
[Off]
|
Nenaudoja skirtosios bendruomenės.
|
|
[Read/Write]
|
Naudojant skirtąją bendruomenę, leidžiama tiek peržiūrėti, tiek keisti MIB objektų reikšmes.
|
|
[Read Only]
|
Naudojant skirtąją bendruomenę, leidžiama tik peržiūrėti MIB objektų reikšmes.
|
6

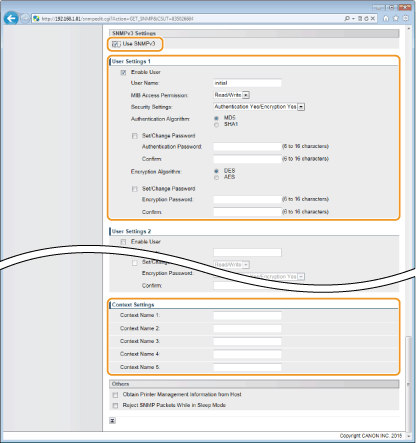

Nurodykite SNMPv3 parametrus.
Jei jums nereikia keisti SNMPv3 parametrų, pereikite prie paskesnio veiksmo.
[Use SNMPv3]
Pažymėkite šį žymės langelį, kad įjungtumėte SNMPv3. Tik esant pažymėtam šiam žymės langeliui galite nurodyti likusius SNMPv3 parametrus.
Pažymėkite šį žymės langelį, kad įjungtumėte SNMPv3. Tik esant pažymėtam šiam žymės langeliui galite nurodyti likusius SNMPv3 parametrus.
[Enable User]
Pažymėkite šį žymės langelį, kad įjungtumėte [User Settings 1]–[User Settings 5]. Norėdami išjungti vartotojo parametrus, išvalykite atitinkamą žymės langelį.
Pažymėkite šį žymės langelį, kad įjungtumėte [User Settings 1]–[User Settings 5]. Norėdami išjungti vartotojo parametrus, išvalykite atitinkamą žymės langelį.
[User Name]
Įveskite raidinius ir skaitinius vartotojo vardo simbolius.
Įveskite raidinius ir skaitinius vartotojo vardo simbolius.
[MIB Access Permission]
Pasirinkite prieigos prie MIB objektų teises [Read/Write] arba [Read Only].
Pasirinkite prieigos prie MIB objektų teises [Read/Write] arba [Read Only].
|
[Read/Write]
|
Leidžiama tiek peržiūrėti, tiek keisti MIB objektų reikšmes.
|
|
[Read Only]
|
Leidžiama tik peržiūrėti MIB objektų reikšmes.
|
[Security Settings]
Pasirinkite pageidaujamą autentifikavimo ir šifravimo parametrų derinį [Authentication Yes/Encryption Yes], [Authentication Yes/Encryption No] ar [Authentication No/Encryption No].
Pasirinkite pageidaujamą autentifikavimo ir šifravimo parametrų derinį [Authentication Yes/Encryption Yes], [Authentication Yes/Encryption No] ar [Authentication No/Encryption No].
[Authentication Algorithm]
Spustelėkite [Authentication Yes/Encryption Yes] arba [Authentication Yes/Encryption No] dalyje [Security Settings], kad atidarytumėte jūsų aplinką atitinkančiam algoritmui rodyti.
Spustelėkite [Authentication Yes/Encryption Yes] arba [Authentication Yes/Encryption No] dalyje [Security Settings], kad atidarytumėte jūsų aplinką atitinkančiam algoritmui rodyti.
[Encryption Algorithm]
Spustelėkite [Authentication Yes/Encryption Yes] dalyje [Security Settings], kad nustatytumėte jūsų aplinką atitinkantį algoritmą.
Spustelėkite [Authentication Yes/Encryption Yes] dalyje [Security Settings], kad nustatytumėte jūsų aplinką atitinkantį algoritmą.
[Set/Change Password]
Norėdami nurodyti arba pakeisti slaptažodį, pažymėkite šį žymės langelį ir teksto lauke [Authentication Password] arba [Encryption Password] įveskite raidinių skaitinių simbolių slaptažodį. Patvirtindami įveskite tą patį slaptažodį teksto lauke [Confirm]. Autentifikavimo ir šifravimo algoritmų slaptažodžiai gali būti skirtingi.
Norėdami nurodyti arba pakeisti slaptažodį, pažymėkite šį žymės langelį ir teksto lauke [Authentication Password] arba [Encryption Password] įveskite raidinių skaitinių simbolių slaptažodį. Patvirtindami įveskite tą patį slaptažodį teksto lauke [Confirm]. Autentifikavimo ir šifravimo algoritmų slaptažodžiai gali būti skirtingi.
Nuo [Context Name 1] iki [Context Name 5]
Įveskite raidinių skaitinių simbolių konteksto pavadinimą.
Įveskite raidinių skaitinių simbolių konteksto pavadinimą.
7

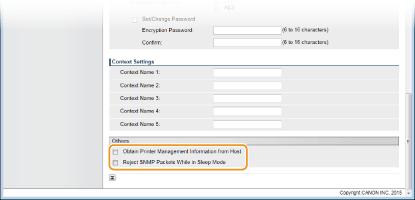

Nurodykite spausdintuvo valdymo informacijos gavimo parametrus.
Naudojant SNMP, galima stebėti ir reguliariai iš kompiuterio tinklu gauti spausdintuvo valdymo informaciją, pvz., spausdinimo protokolus ir spausdintuvo prievadus.
[Obtain Printer Management Information from Host]
Pažymėkite šį žymės langelį, jei norite įjungti aparato spausdintuvo valdymo informacijos stebėjimą naudojant SNMP. Norėdami išjungti spausdintuvo valdymo informacijos stebėjimą, išvalykite šį žymės langelį.
Pažymėkite šį žymės langelį, jei norite įjungti aparato spausdintuvo valdymo informacijos stebėjimą naudojant SNMP. Norėdami išjungti spausdintuvo valdymo informacijos stebėjimą, išvalykite šį žymės langelį.
[Reject SNMP Packets While in Sleep Mode]
Pažymėkite žymės langelį, kad pašalintumėte budėjimo režimo metu gautus SNMP paketus. Jei paketų šalinti nenorite, išvalykite šį žymės langelį.
Pažymėkite žymės langelį, kad pašalintumėte budėjimo režimo metu gautus SNMP paketus. Jei paketų šalinti nenorite, išvalykite šį žymės langelį.
Jei pažymėsite žymės langelį, SNMP protokolą naudojančioms programoms, pvz., „Canon“ programinei įrangai „imageWARE Series“, gali būti neleidžiama prisijungti prie aparato.
8
Spustelėkite [OK].
9
Atlikite aparatūros paleidimą iš naujo.
Spustelėkite [Device Control], pasirinkite [Hard Reset] ir tuomet spustelėkite [Execute].
Parametrai įjungiami aparatūrą paleidus iš naujo.
|
|
SNMPv1 išjungimasJeigu SNMPv1 išjungta, kai kurios aparato funkcijos, pvz., galimybė gauti aparato informaciją naudojant spausdintuvo tvarkyklę, tampa nepasiekiamos.
Valdymo pulto naudojimasSNMP parametrus taip pat galite pasiekti iš valdymo pulto nustatymų meniu. SNMP Settings
|
|
SNMPv1 ir SNMPv3 įjungimas
|
|
Jei įjungiamos abi SNMP versijos, rekomenduojama, kad SNMPv1 MIB prieigos teisė būtų nustatyta kaip [Read Only]. MIB prieigos teisę galima nustatyti atskirai SNMPv1 ir SNMPv3 (o SNMPv3 – kiekvienam vartotojui). Naudojant SNMPv1, pasirinkimas [Read/Write] (visiškos prieigos teisė) padaro neveiksmingas patikimas SNMPv3 saugos funkcijas, nes tuomet daugumą aparato parametrų gali valdyti SNMPv1.
|
