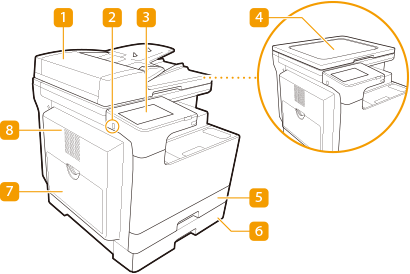

Przednia strona

Jeżeli Cassette Feeding Module-AK jest zainstalowany:

Podajnik (imageRUNNER 2425i)

Automatycznie umieszcza w urządzeniu oryginały do zeskanowania. Gdy w podajniku umieszczonych zostanie kilka arkuszy, oryginały mogą być skanowane w sposób ciągły. Podajnik

Port USB (lewa strona przedniej ściany urządzenia)

Można podłączyć np. nośniki pamięci USB do urządzenia. Podłączanie nośnika pamięci USB
Niektóre nośniki pamięci mogą uniemożliwiać prawidłowe zapisanie danych.
Port USB (lewa strona przedniej ściany urządzenia) obsługuje standard USB 2.0.

Panel sterowania

Na panelu sterowania znajdują się klawisze numeryczne, , wskaźniki, ekran dotykowy itd. Z poziomu panelu sterowania można wykonywać wszystkie działania i konfigurować poszczególne ustawienia. Panel sterowania

Pokrywa płyty roboczej (imageRUNNER 2425)

Zabezpiecza oryginały umieszczone na szklanej płycie.

Szuflada na papier 1

Załadować papier, który jest najczęściej wykorzystywany. Szuflada na papier

Szuflada na papier 2

Załadować papier, który jest najczęściej wykorzystywany. Szuflada na papier

Taca wielofunkcyjna

Papier ładuje się do tacy wielofunkcyjnej, gdy używany ma być format papieru inny niż znajdujący się w szufladzie na papier.
Taca wielofunkcyjna
Ładowanie papieru do tacy wielofunkcyjnej

Pokrywa po lewej stronie jednostki głównej.

Pokrywę tę należy otwierać wtedy, gdy we wnętrzu urządzenia zablokuje się papier. Papier blokuje się wewnątrz jednostki głównej lub w źródle papieru

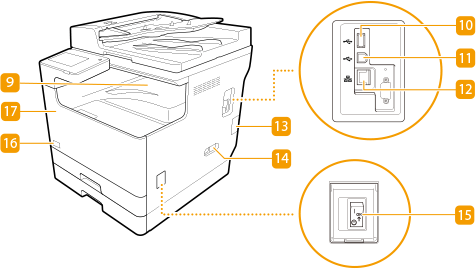

Taca wyprowadzająca

W tym miejscu wyprowadzany jest papier po zakończeniu drukowania.

Port USB (prawa strona tylnej ściany urządzenia)

Do urządzenia można podłączyć komponenty, takie jak zewnętrzny dysk twardy.
Port USB (prawa strona tylnej ściany urządzenia) obsługuje standard USB 2.0.

Złącze USB

Umożliwia podłączenie kabla USB, za pośrednictwem którego nawiązane zostanie połączenie między urządzeniem i komputerem.
Złącze USB jest zgodne ze standardem USB 2.0.

Port LAN

Umożliwia podłączenie urządzenia do routera przewodowego LAN lub innego sprzętu za pomocą kabla LAN Konfiguracja środowiska sieciowego

Gniazdo linii telefonicznej (LINE)

Służy do podłączania urządzenia do linii telefonicznej za pomocą kabla telefonicznego.

Gniazdo zasilania

Służy do podłączania przewodu zasilającego.

Przycisk zasilania

Nacisnąć na przycisk zasilania podczas włączania i wyłączania urządzenia.
Włączanie urządzenia
Wyłączanie urządzenia

Kod toneru

Kod informuje o rodzaju oryginalnego tonera, który może być wykorzystany wraz z urządzeniem.Użyj tonera oznaczonego takim samym kodem, który znajduje się na przedniej pokrywie urządzenia.

Przednia pokrywa

Otwórz pokrywę, gdy wymieniasz zasobnik z tonerem. Wymiana zasobnika z tonerem
Aby uzyskać więcej informacji na temat konfiguracji wyposażenia opcjonalnego dołączonego do urządzenia, patrz Opcje.
Podłączanie nośnika pamięci USB
Można podłączyć nośnik pamięci USB do portów USB urządzenia, które znajdują się po lewej stronie przedniej ściany urządzenia i pozwalają bezpośrednio drukować dane zapisane na tym nośniku. Na nośniku pamięci USB można również bezpośrednio zapisać zeskanowane za pomocą urządzenia oryginały. Praca z danymi zapisanymi na nośnikach pamięci
Przed podłączeniem nośnika USB do urządzenia należy sprawdzić, czy jego złącze jest prawidłowo ustawione względem złącza w urządzeniu. Próby podłączenia nośnika USB do urządzenia w sposób nieprawidłowy mogą skutkować uszkodzeniem złącza nośnika lub urządzenia.
Podczas wyjmowania nośnika z portu USB należy postępować zgodnie z odpowiednią procedurą. Odłączanie nośnika pamięci Niezastosowanie się do tej procedury może skutkować uszkodzeniem nośnika USB lub urządzenia.
W przypadku nośników USB urządzenie obsługuje wyłącznie system plików FAT32/exFAT.
Urządzenia nieobsługiwane i ich eksploatacja
Nośnik z funkcjami zabezpieczającymi
Nośniki pamięci, które nie spełniają specyfikacji portu USB
Czytniki kart podłączone do portu USB
Podłączanie nośnika z wykorzystaniem przewodu przedłużającego
Podłączenie nośnika pamięci poprzez hub USB
