Замена узла барабана

Когда срок службы узла барабана подходит к концу, сообщение с предложением заменить узел барабана отобразится в нижней части экрана. Нажмите значок в правом нижнем углу экрана.
Храните блоки барабанов в местах, исключающих воздействие источников света, таких как прямые солнечные лучи.
Хранение блока барабана в холодных, но быстро нагревающихся местах или местах с резкими перепадами температур приводит к появлению капелек воды (конденсата) внутри блока.
Не снимайте оранжевую защитную крышку, пока не появится соответствующая инструкция в следующей процедуре.
Номер модели узла барабана см. в разделе Заменяемые компоненты.
Сообщение о замене узла барабана, отображаемое в нижней части экрана, отличается в зависимости от контракта.
Нажмите кнопку <Закрыть> после завершения замены узла барабана.

Процедура замены блока барабана

Замените блок барабана в соответствии со следующими инструкциями.
1
Нажмите кнопку на крышке с левой стороны основного устройства и откройте крышку с левой стороны основного устройства на 50 мм или более.
2
Откройте переднюю крышку.
Открывая крышку, держите ее за правый и левый края.
3
Медленно поверните рычаг снятия блокировки.
При повороте рычага снятия блокировки соблюдайте осторожность, чтобы не зацепить рукой рукоятку картриджа с тонером.
4

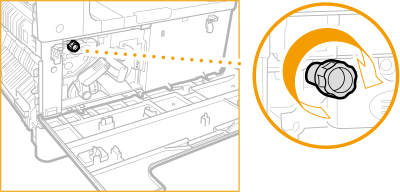

Полностью отверните винт.
5
Взявшись за ручку барабана, потяните барабан немного вверх.
После снятия блока барабана не просовывайте руку в щель и избегайте контакта с внутренней частью крышки на левой стороне основного устройства и с аппаратом во избежание получения ожогов или других травм.
6
Достаньте новый блок барабана из упаковки.
Не снимайте защитную крышку до установки блока барабана в аппарат.
7
Придерживая защитную крышку барабана, совместите его с пазами внутри аппарата.
8
Возьмитесь рукой так, как показано на рисунке, поддерживая защитную крышку (), и вставьте блок барабана в аппарат ().

9
Снимите защитную крышку барабана.
10
Затяните винт.
11
Медленно поверните рычаг снятия блокировки в вертикальное положение.
12
Закройте переднюю крышку и крышку с левой стороны основного устройства.
Если передняя крышка не закрывается, убедитесь, что винт блока барабана затянут, и проверьте положение рычага снятия блокировки.
13
Выполните следующие операции с помощью панели управления.
Нажмите . Откройте <Настр./Технич. обслуживание> <Техническое обслуживание> <Инициализир. после замены компонентов>. Нажмите кнопку <Да> в разделе <Узел барабана>. Убедитесь, что отображается <Инициализировано.>, и нажмите <Закрыть>.
После завершения замены поместите использованный узел барабана в пакет, где был новый узел барабана, и храните его в нем, пока его не заберет местный авторизованный дилер Canon.
