Trumlisõlme vahetamine
Kui trumlisõlme kasutusiga hakkab lõppema, kuvatakse kuva alaosas teade trumlisõlme vahetamise kohta. Vajutage ikooni kuva parempoolses alaosas.
|
Hoidke trumlisõlmi otsese päikesevalguse juurest eemal. Kui trumlisõlme hoitakse külmas toas, kus temperatuur järsku tõuseb, või muus kõikuva temperatuuriga kohas, võivad seadme sisemuses tekkida veepiisad (kondensaat). Ärge eemaldage oranži värvi kaitsekatet enne, kui seda alltoodud juhistes öeldakse. |
 |
Teavet trumlisõlme tootenumbri kohta vaadake teemast Vahetatavad osad. Trumlisõlme vahetamise kohta kuvatav teade kuva alaosas erineb olenevalt teie lepingust. Vajutage valikut <Sule>, kui oletel trumlisõlme vahetamise lõpetanud.  |
Trumlisõlme väljavahetamine
Järgige trumlisõlme vahetamiseks alltoodud juhiseid.
1
Vajutage nuppu peaseadme kaane vasakul küljel ja avage seadme kaas vasakpoolselt küljelt 50 mm või rohkem.
2
Avage esikaas.
Kaane avamisel hoidke seda paremast ja vasakust servast.
3
Keerake aeglaselt luku vabastuskangi.
Luku vabastuskangi keeramisel olge ettevaatlik ja vältige käe äralöömist vastu toonerikasseti käepidet.
4
Keerake kruvi täielikult lahti.
5
Võta kinni trumlisõlme käepidemest ning tõmba sõlme veidi ülespoole.
 | ||
Pärast trumlisõlme eemaldamist ärge pange pessa oma kätt ning vältige kontakti kaane sisemusega peaseadme vasakpoolsel küljel ja seadme endaga, et välistada põletused ja muud vigastused.
|
6
Eemaldage uus trumlisõlm karbist.
Ärge hetkel veel eemaldage trumlisõlmelt kaitsekaant.
7
Hoidke trumlisõlme kaitsekaant ning seade see kohakuti põhiseadmes olevate soontega.
8
Pange oma käed joonisel näidatud viisil ja toetage kaitsekaant (
) ning lükake trumlisõlm seadmesse (
).
) ning lükake trumlisõlm seadmesse (). |  |
9
Eemaldage trumlisõlme kaitsekaas.
10

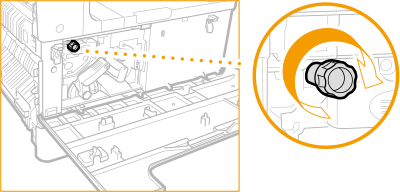

Keerake kruvi kinni.
11
Keerake luku vabastuskang aeglaselt vertikaalsesse asendisse.
12
Sulgege peaseadme eesmine ja vasakpoolne kate.
Kui eesmine kate ei sulgu, kontrollige, kas te pole unustanud kinni keerata trumlisõlme kruvi, ja vaadake üle luku vabastushoova asend.
13
Tehke juhtpaneelil järgmised toimingud.
Vajutage nuppu
Avage valik <Reguleerimine/hooldus> <Hooldus> <Lähtesta pärast osade vahetust>. Vajutage nuppu <Jah> kuval <Trumlisõlm>. Kontrollige, kas valik <Lähtestatud.> on kuvatud ja seejärel vajutage valikut <Sule>.
Avage valik <Reguleerimine/hooldus> <Hooldus> <Lähtesta pärast osade vahetust>. Vajutage nuppu <Jah> kuval <Trumlisõlm>. Kontrollige, kas valik <Lähtestatud.> on kuvatud ja seejärel vajutage valikut <Sule>. |
Pärast vahetamist asetage kasutatud trummel uue trumli kotti ja hoidke see alles, kuni kohalik volitatud Canoni hooldusettevõte sellele järgi tuleb. |
