A dobegység cseréje

Amikor a dobegység élettartama vége felé közeledik, üzenet jelenik meg a képernyő alján, amely a dobegység cseréjét kéri. Nyomja meg a képernyő jobb alsó sarkában található ikont.
A dobegységeket fénytől, közvetlen napsugárzástól védett helyen tárolja.
Ha hideg, de gyorsan felmelegedő vagy más módon gyors hőváltozásnak kitett szobában tárolja a dobegységet, akkor vízcseppek (lecsapódás) keletkezhetnek a dobegység belsejében.
Ne távolítsa el a narancssárga védőborítást addig, amíg a következő folyamatban erre nem kérjük.
A dobegység cikkszámáról lásd: Cserélendő alkatrészek.
A képernyő alján a dobegység cseréjéről megjelenő üzenet eltérő lehet a szerződésétől függően.
Nyomja meg a <Bezárás> gombot, ha befejezte a dobegység cseréjét.

A dobegység cseréjének folyamata

Az alábbi eljárásokkal cserélje ki a dobegységet.
1
Nyomja meg a fő egység bal oldalán található gombot, és nyissa ki a fő egység bal oldalán lévő fedelet legalább 50 mm-nyire.
2
Nyissa ki az elülső fedelet.
Kinyitáskor fogja meg a fedél jobb és bal oldalát.
3
Lassan forgassa el a rögzítőkart.
A rögzítőkar forgatása közben ügyeljen arra, hogy a keze ne ütközzön a festékkazetta fogantyújának.
4

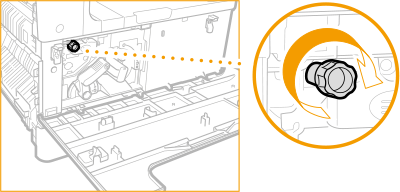

Forgassa el a csavart, amíg az teljesen ki nem lazul.
5
A dobegység fogantyúját tartva húzza ki az egységet, kicsit felfelé húzva.
A dobegység eltávolítását követően ügyeljen arra, hogy ne tegye a kezét a nyílásba, és mindenképp kerülje az érintkezést a fő egység bal oldalán lévő fedél belsejével és a készülékkel, az égések és egyéb sérülések elkerülése érdekében.
6
Vegye ki az új dobegységet a csomagból.
Egyelőre még ne vegye le a védőfedelet a dobegységről.
7
A védőfedelet rajta hagyva illessze a dobegységet a főegység nyílásához.
8
Az ábrán látható módon fogja át az egységet, miközben tartja a védőfedelet (), majd tolja be a dobegységet a készülékbe ().

9
Vegye le a védőfedelet.
10
Húzza meg a csavart.
11
Lassan forgassa el a rögzítőkart függőleges helyzetbe.
12
Zárja le az elülső fedelet és a fő egység bal oldalán lévő fedelet.
Ha az elülső fedelet nem lehet lezárni, ellenőrizze, nem felejtette-e el meghúzni a dobegység csavarját, valamint ellenőrizze a rögzítőkar helyzetét is.
13
Hajtsa végre az alábbi műveleteket a kezelőpanel segítségével.
Nyomja meg a billentyűt. Lépjen ide: <Beállítás/Karbantartás> <Karbantartás> <Inicializálás részek cseréje után>. Nyomja meg az <Igen> gombot a <Dobegység> lehetőségnél. Ellenőrizze, hogy az <Alaphelyzetbe állítva.> elem látható-e, majd nyomja meg a <Bezárás> gombot.
Miután elkészült a cserével, helyezze a használt dobegységet az új dobegység zacskójába, és rakja el addig, amíg meg nem érkezik a helyi hivatalos Canon-kereskedő, hogy begyűjtse.
