Interior de la tapa davantera
Aquesta secció descriu com eliminar un encallament de paper que es produeixi a l'interior de la tapa davantera de la Finisher-AN/Saddle Finisher-AN. La ubicació de la Finisher-AN/Saddle Finisher-AN s'indica a la il·lustració següent.
NOTA |

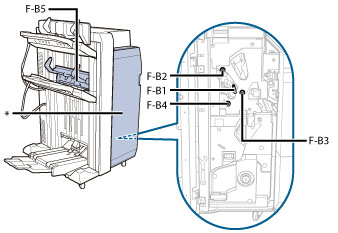

La il·lustració següent indica la ubicació de l'encallament de paper. Consulteu-la per eliminar l'encallament de paper.  * Tapa davantera |
Seguiu el procediment que es descriu a continuació, consultant alhora la ubicació de l'encallament de paper i les instruccions que apareixen a la pantalla tàctil, per treure el paper encallat.
1.
Obriu la tapa davantera de la unitat d'acabat.
2.
Obriu la guia (F-B1).
3.
Gireu el comandament (F-B2) en la direcció de la fletxa (en el sentit de les agulles del rellotge) i traieu el paper encallat.
4.
Tanqueu la guia (F-B1).
 PRECAUCIÓ |
Per evitar accidents, tingueu cura amb els dits en tancar la guia. |
5.
Gireu el comandament (F-B3) en la direcció de la fletxa (en el sentit de les agulles del rellotge) i, a continuació, el comandament (F-B4) en la direcció de la fletxa (en el sentit de les agulles del rellotge) i alimenteu el paper encallat cap a la ranura de sortida.
 | 1. Gireu el comandament (F-B3) per alimentar el paper encallat cap a la ranura de sortida. |
2. Gireu el comandament (F-B4) per alimentar el paper encallat cap a la ranura de sortida. |
6.
Obriu la guia de sortida (F-B5) i traieu qualsevol paper encallat.
 | 1. Obriu la ranura de sortida (F-B5). |
2. Traieu el paper encallat. | |
3. Tanqueu la ranura de sortida (F-B5). |
7.
Tanqueu la tapa davantera de la unitat d'acabat.
| PRECAUCIÓ |
Per evitar accidents, tingueu cura amb els dits en tancar la tapa. |
8.
Seguiu les instruccions que apareixen a la pantalla tàctil.
NOTA |
La pantalla mostra repetidament les instruccions per eliminar l'encallament de paper fins que s'elimini l'encallament. |
