Interior de la tapa superior

Aquesta secció descriu com eliminar un encallament de paper que es produeixi a l'interior de la tapa superior de la Finisher-AN/Saddle Finisher-AN. La ubicació de la Finisher-AN/Saddle Finisher-AN s'indica a la il·lustració següent.
NOTA

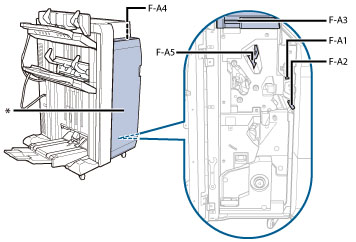

La il·lustració següent indica la ubicació de l'encallament de paper. Consulteu-la per eliminar l'encallament de paper.
* Tapa superior
IMPORTANT
Si la Document Insertion Unit-N està instal·lada de forma adjacent a la unitat d'acabat, la part de la unitat d'inserció pot interferir amb la unitat d'acabat quan s'eliminen encallaments. Aixequeu la unitat d'inserció abans d'eliminar els encallaments de la unitat d'acabat.
Seguiu el procediment que es descriu a continuació, consultant alhora la ubicació de l'encallament de paper i les instruccions que apareixen a la pantalla tàctil, per treure el paper encallat.

1.
Obriu la tapa davantera de la unitat d'acabat.
2.
Premeu el botó (F-A1) fins al fons.
Aquest procediment només és necessari si Puncher Unit-BS, Puncher Unit-BT o Puncher Unit-BU estan instal·lades.
3.
Obriu la guia (F-A2).
4.
Traieu el paper encallat.
5.
Tanqueu la guia (F-A2).
PRECAUCIÓ
Per evitar accidents, tingueu cura amb els dits en tancar la guia.
6.
Traieu el paper encallat de la tapa superior (F-A3) de la unitat d'acabat.
1. Obriu la tapa superior (F-A3).
2. Traieu el paper encallat.
PRECAUCIÓ
Obriu amb compte la tapa superior per evitar lesions.
7.
Obriu la guia (F-A4).
8.
Traieu el paper encallat.
1. Traieu el paper encallat.
2. Tanqueu la guia (F-A4).
PRECAUCIÓ
Per evitar accidents, tingueu cura amb els dits en tancar la guia.
IMPORTANT
Tanqueu la guia fins que faci clic en ajustar-se al seu lloc.
9.
Tanqueu la tapa superior (F-A3) de la unitat d'acabat.
PRECAUCIÓ
Per evitar accidents, tingueu cura amb els dits en tancar la tapa.
IMPORTANT
Després de tancar la tapa superior de la unitat d'acabat, empenyeu la tapa superior pels llocs indicats a les etiquetes per assegurar-vos que la tapa es tanca amb seguretat.
10.
Traieu el paper encallat de la guia (F-A5).
11.
Tanqueu la tapa davantera de la unitat d'acabat.
PRECAUCIÓ
Per evitar accidents, tingueu cura amb els dits en tancar la tapa.
12.
Seguiu les instruccions que apareixen a la pantalla tàctil.
NOTA
La pantalla mostra repetidament les instruccions per eliminar l'encallament de paper fins que s'elimini l'encallament.
6Y5C-0RW
